為什麼同樣是「塑膠」，購物袋一拉就破，安全帽卻能擋住飛石？

為什麼同樣是「塑膠」，購物袋一拉就破，安全帽卻能擋住飛石？

走進任何一家便利商店，你手上拿到的塑膠袋、寶特瓶、外帶餐盒，乃至於你頭上戴的機車安全帽，從化學家的角度看，全都屬於同一個大家族：高分子（polymer）。它們的主成分都是由小分子單元重複連接而成的長鏈巨分子。然而,購物袋輕輕一拉就破,寶特瓶卻能裝下加壓的碳酸飲料,安全帽外殼甚至能在撞擊瞬間吸收上百焦耳的能量而不碎裂。

同樣是「長鏈分子」,為什麼性能差距如此巨大？答案不在於它們「是不是塑膠」,而在於分子鏈的化學結構、排列方式、彼此之間如何連結,以及製程如何把這些微觀差異「凍結」進最終的零件裡。這篇文章要帶你從單體出發,一路走到橡膠的彈性與工程塑膠的剛強,理解高分子材料背後那條貫穿「結構—性質—製程—性能」的主線。

從單體到巨分子：聚合的基本概念

高分子的核心概念非常單純：一個小分子（單體，monomer）像積木一樣重複連接成千上萬次,構成一條巨大的分子鏈（macromolecule）。最經典的例子是聚乙烯（polyethylene, PE）。它的單體是乙烯（ethylene, $\text{CH}_2=\text{CH}_2$）,經過聚合後,雙鍵打開、單元首尾相連,形成：

$$n\,\text{CH}_2{=}\text{CH}_2 \;\longrightarrow\; {-}{[}\text{CH}_2{-}\text{CH}_2{]}_n{-}$$

這裡的 $n$ 稱為聚合度（degree of polymerization）,代表一條鏈上重複了多少個結構單元。工業級的 PE 其 $n$ 可達數千到數萬,因此分子量（molecular weight）動輒數十萬甚至上百萬 g/mol。

聚合反應大致分兩類。其一是加成聚合（addition polymerization）,如 PE、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）,單體含碳碳雙鍵,反應時不釋出小分子副產物。其二是縮合聚合（condensation polymerization）,如尼龍（nylon）、聚對苯二甲酸乙二酯（PET，即寶特瓶材料）,兩種官能基反應時會脫出水或甲醇等小分子。

值得注意的是,高分子的分子量並非單一數值,而是一個分布。我們用數量平均分子量 $\overline{M}_n$ 與重量平均分子量 $\overline{M}_w$ 來描述,兩者比值定義為多分散指數（polydispersity index, PDI）：

$$\text{PDI} = \frac{\overline{M}_w}{\overline{M}_n} \geq 1$$

PDI 愈接近 1,代表鏈長愈均勻。這個分布會直接影響加工流動性與機械性質,是高分子與金屬、陶瓷材料最根本的差異之一——你無法說「這個高分子的分子量是 X」,只能說它的「平均」與「分布寬度」。

鏈的形狀決定一切：線型、支鏈與交聯

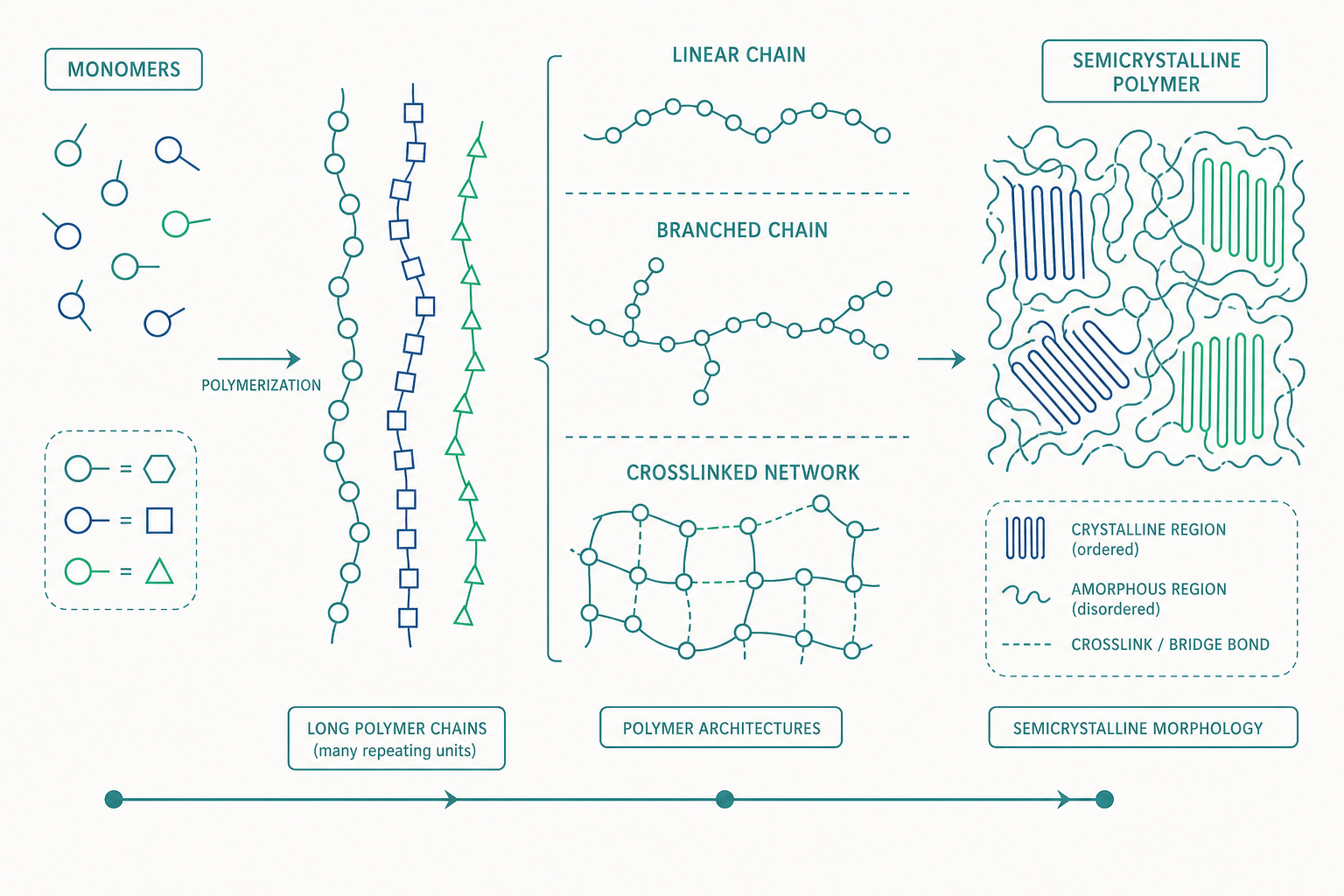

光知道單體還不夠,分子鏈彼此之間如何排列與連接,才是性能的關鍵分水嶺。

線型（linear） 高分子的鏈像一根根長麵條,彼此只靠較弱的凡德瓦力（van der Waals force）或氫鍵纏繞在一起。加熱時這些次鍵被打開,鏈可以相對滑動,材料軟化甚至熔融;冷卻後又重新固化。這類材料稱為熱塑性塑膠（thermoplastics）,可以反覆加熱成形、回收再製,PE、PP、PET 都屬此類。

支鏈（branched） 結構則在主鏈上長出側鏈。同樣是聚乙烯,高密度聚乙烯（HDPE）幾乎是線型,鏈能緊密堆疊,密度與剛性高,用於牛奶瓶與水管;低密度聚乙烯（LDPE）支鏈多,鏈堆不緊,柔軟透明,正是那個一拉就破的購物袋。一個微小的結構差異,造就了完全不同的應用。

交聯（crosslinked） 是最關鍵的一步。當鏈與鏈之間用共價鍵橋接成一張三維網路時,鏈再也無法自由滑動。這類材料稱為熱固性塑膠（thermosets）或彈性體(elastomer)。它們一旦固化就不能再熔融重塑,加熱只會分解碳化。環氧樹脂（epoxy）、酚醛樹脂（如早期電木）、以及硫化後的橡膠都屬此類。安全帽外殼之所以堅韌,正是因為它通常採用交聯或半結晶的工程高分子,網路結構讓它在撞擊下能分散應力而不潰散。

一句話總結：熱塑性靠次鍵、熱固性靠共價網路。前者可回收、後者耐熱耐溶劑但難回收,這條分界線決定了材料的循環經濟命運。

結晶與非晶：玻璃化轉變的物理意義

高分子在固態下並非總是雜亂無章。線型且結構規整的鏈（如 HDPE、PET、尼龍）能局部摺疊、整齊排列成結晶區(crystalline region),但鏈太長,無法像金屬那樣完全結晶,因此高分子通常是半結晶（semicrystalline）——結晶區與非晶區（amorphous region）並存。結晶度愈高,材料愈硬、愈不透明、熔點愈明確;非晶區則賦予韌性與透明度。

而對非晶區（以及完全非晶的材料如 PS、PMMA 壓克力）而言,最重要的特徵溫度是玻璃化轉變溫度（glass transition temperature, $T_g$）。低於 $T_g$ 時,鏈段被「凍結」,材料呈現硬而脆的玻璃態;高於 $T_g$ 時,鏈段獲得足夠的熱運動能量開始活動,材料變得柔軟有韌性,進入橡膠態。

$$T < T_g \;\Rightarrow\; \text{玻璃態（硬脆）}, \qquad T > T_g \;\Rightarrow\; \text{橡膠態（柔韌）}$$

這個概念解釋了許多日常現象。天然橡膠的 $T_g$ 約 $-70\,^\circ\text{C}$,所以室溫下它柔軟有彈性;而聚苯乙烯的 $T_g$ 約 $100\,^\circ\text{C}$,室溫下硬而脆,所以保麗龍餐盒一折就斷。半結晶材料則同時擁有 $T_g$（非晶區的轉變）與熔點 $T_m$（結晶區的熔化）兩個特徵溫度。理解 $T_g$ 是高分子工程的核心:它決定了一個材料在使用溫度下究竟是「玻璃」還是「橡膠」。

橡膠的彈性從哪裡來：熵彈性與硫化

橡膠（rubber）能被拉伸數倍又彈回原狀,這種驚人的可逆大變形,背後的物理機制與金屬彈簧完全不同。金屬的彈性來自原子鍵的伸縮（能量彈性,enthalpic elasticity）,而橡膠的彈性主要來自熵（entropy）。

未受力時,交聯網路中的鏈段呈現高度捲曲、隨機構形,這是熵最大的狀態。一旦拉伸,鏈被迫伸展、排列趨於有序,熵降低;當外力移除,鏈段為了回到熵最大的捲曲狀態而自發收縮——這就是橡膠的回彈力來源,稱為熵彈性（entropic elasticity）。一個有趣的推論是:溫度愈高,熵效應愈強,橡膠的回彈力反而會略微增加,這與大多數材料隨溫度升高而軟化的直覺相反。

但光有捲曲的長鏈還不夠。1839 年 Charles Goodyear 發現的硫化（vulcanization）才讓橡膠真正實用:加入硫,讓相鄰橡膠鏈之間形成硫橋（$-S-S-$）交聯。沒有硫化的天然橡膠黏軟、受熱發黏、受冷變脆;硫化後交聯網路把鏈「定位」,既保留鏈段的局部活動性(熵彈性),又防止整體永久滑移。交聯密度決定軟硬:橋少則軟(如氣球),橋多則硬(如硬橡膠)。輪胎工業至今仍建立在這一百多年前的化學之上。

從樹脂到零件：製程如何凍結微觀結構

同一種高分子,用不同製程加工,得到的性能可以天差地遠,因為製程決定了分子鏈最終被「凍結」成什麼排列。

射出成形（injection molding） 是熱塑性塑膠最常見的量產法:顆粒在料管中加熱熔融,高壓注入模具,冷卻定型。冷卻速率在此至關重要——快速冷卻使半結晶材料來不及結晶,結晶度低、較透明較韌;緩慢冷卻則結晶度高、較硬較脆。流動方向也會使鏈段沿流向取向(orientation),造成各方向性質不一致(各向異性)。

抽伸（drawing） 則刻意利用取向。寶特瓶以及合成纖維就是把 PET 沿軸向拉伸,迫使分子鏈與結晶沿拉伸方向排列,大幅提升該方向的強度——這就是為什麼寶特瓶能承受內部壓力卻很輕。釣魚線、安全帶之所以強韌,也是同樣的鏈取向原理。

熱固性與橡膠的成形 則必須在成形的同時完成交聯反應（固化/硫化）。一旦交聯網路形成就無法重塑,所以模具溫度、固化時間的控制直接決定網路的完整度與最終強度。

這就是「製程—結構—性質—性能」的完整鏈條:你選的單體決定化學骨架,鏈的拓樸與交聯決定能否流動,結晶與 $T_g$ 決定使用溫度下的狀態,而製程則把這一切的微觀排列「凍結」進你手上的零件。

看一個例子

讓我們用一個具體案例,把上述概念串起來:寶特瓶（PET 飲料瓶）為什麼又輕又強又透明,還能裝碳酸飲料？

PET（聚對苯二甲酸乙二酯）是縮合聚合的半結晶熱塑性塑膠,$T_g$ 約 $75\,^\circ\text{C}$、$T_m$ 約 $255\,^\circ\text{C}$。製瓶時採用「射出—拉伸—吹塑」兩階段:

第一步,先射出成形一個試管狀的「瓶胚」(preform)。此時刻意快速冷卻,讓 PET 來不及結晶,維持非晶透明態——這也是為什麼瓶胚看起來像透明玻璃。

第二步,把瓶胚加熱到略高於 $T_g$（約 $90$–$110\,^\circ\text{C}$）的橡膠態,此時鏈段可動但材料不會熔流。接著同時沿軸向拉伸、沿徑向充氣吹脹（雙軸延伸）。這個拉伸過程誘發「應變誘導結晶」(strain-induced crystallization):分子鏈沿雙軸取向並局部結晶。

結果是:雙軸取向讓瓶壁在兩個方向都被強化,能承受碳酸飲料的內壓;結晶度恰到好處,既提升強度與氣密性(阻擋 $\text{CO}_2$ 逸散),又因結晶區極小而保持透明;而薄壁設計大幅減輕重量。一個寶特瓶,完美演示了「選對材料（PET）+ 控制 $T_g$ 與結晶 + 利用取向製程」如何協同產生卓越性能。

重點回顧

• 單體聚合成巨分子:高分子由單體重複連接而成,聚合度與分子量分布（以 PDI 描述）是其有別於金屬陶瓷的根本特徵,分子量是「分布」而非單一數值。
• 鏈的拓樸決定類別:線型/支鏈靠次鍵連結,屬可回收的熱塑性;交聯成三維網路則屬不可重熔的熱固性與彈性體。一句話——熱塑性靠次鍵、熱固性靠共價網路。
• $T_g$ 決定使用狀態:玻璃化轉變溫度區分了硬脆的玻璃態與柔韌的橡膠態;半結晶材料同時具有 $T_g$ 與熔點 $T_m$。
• 橡膠彈性源於熵:交聯網路中捲曲鏈段的熵驅動回彈,硫化提供的交聯橋讓這種熵彈性得以實用化。
• 製程凍結結構:射出冷卻速率、抽伸取向、固化交聯,都在把微觀排列「凍結」進零件,是性能的最後一道關卡。

深入探討（研究所視角）

對於有志深入高分子科學的學習者,以下幾個方向值得進一步探索。

黏彈行為與時溫等效原理。 高分子兼具固體的彈性與液體的黏性,稱為黏彈性（viscoelasticity）。其力學響應同時依賴溫度與時間（頻率）。著名的 WLF 方程（Williams–Landel–Ferry）描述了在 $T_g$ 之上,鬆弛時間隨溫度的位移因子 $a_T$：

$$\log a_T = \frac{-C_1\,(T - T_{\text{ref}})}{C_2 + (T - T_{\text{ref}})}$$

這個時溫等效（time–temperature superposition）原理意味著:高溫短時間的行為與低溫長時間的行為等效,讓我們能用加速試驗預測材料數十年的潛變（creep）與鬆弛（stress relaxation）。這對結構件壽命預測至關重要。

橡膠彈性的統計力學基礎。 前文提到的熵彈性可以更嚴謹地推導。對理想交聯網路,單位體積的應力 $\sigma$ 與伸長比 $\lambda$ 的關係（仿射模型）為：

$$\sigma = \nu k_B T \left(\lambda - \frac{1}{\lambda^2}\right)$$

其中 $\nu$ 是單位體積的有效網鏈數、$k_B$ 是波茲曼常數。注意模量正比於 $\nu k_B T$——交聯密度愈高、溫度愈高,模量愈大,定量印證了「溫度升高橡膠變硬」的反直覺現象。

複合材料與界面。 純高分子的剛性有限,因此常與纖維（玻璃纖維、碳纖維）或填料複合,形成纖維強化高分子（FRP）。此時性能不只取決於兩相本身,更取決於纖維與基材之間的界面結合（interfacial adhesion）與應力傳遞效率。Halpin–Tsai 等微觀力學模型可預測複合模量,而界面化學處理(如矽烷偶聯劑)往往是複合材料工程的成敗關鍵。航太碳纖維結構、風力發電葉片皆建立於此。

永續與綠色高分子。 熱固性與交聯橡膠難以回收,是當前的環境痛點。研究前沿包括:可逆共價鍵的「類玻璃」(vitrimer)網路——能在高溫下重新交聯而可重塑回收;生物基高分子如聚乳酸（PLA）與聚羥基烷酯（PHA）的可分解設計;以及化學回收(解聚回單體)技術。如何在「使用時的耐久」與「廢棄後的可分解或可回收」之間取得平衡,是高分子材料科學下一個世代的核心命題。
