入門篇告訴我們：能隙決定一個材料導不導電，摻雜可以把矽從本徵半導體變成 n 型或 p 型。但這套圖像悄悄藏了一個假設——它把「有沒有自由載子」當成導電的全部，卻幾乎沒談「載子一旦存在，它在晶體裡跑起來究竟是順暢還是顛簸」。

這個被略過的問題，其實藏著一個違反直覺的事實：一塊「完美無瑕」的晶體，電阻並不會是零；而把完美晶體加熱，電阻反而會上升。更弔詭的是，當代最尖端的電子與磁性元件——從硬碟讀取頭到磁阻式記憶體——它們的「開關」訊號根本不來自能隙，而來自電子在不同自旋態之間散射難易度的微小差異。要理解這些，必須把入門篇的「能帶 + 載子濃度」升級成「載子 + 散射 + 自旋」的三維圖像。這篇進階文章，就從「電子如何在晶體裡移動」這條被入門篇跳過的主線切入。

散射才是電阻的真正來源：遷移率背後的物理

入門篇用 $\sigma = nq\mu$ 描述導電率，把焦點放在 $n$（載子濃度，靠摻雜調）。但對一個已經有載子的材料來說，性能瓶頸往往在 $\mu$（遷移率，mobility）。而 $\mu$ 的物理，正是「散射」。

在完美週期性的晶格中，依布洛赫定理（Bloch's theorem），電子是不會被散射的——它以波的形式無阻地穿行整個晶體。電阻之所以存在，是因為週期性被破壞。任何打破完美週期的東西都會散射電子：

• 聲子散射（phonon scattering）：晶格的熱振動。溫度越高，原子振動越劇烈，週期性被破壞得越嚴重。
• 雜質與缺陷散射（impurity scattering）：摻雜原子、空位、差排。
• 晶界與表面散射：在奈米尺度的薄膜與導線中尤其重要。

遷移率與「平均自由時間 $\tau$」（兩次散射之間的平均時間）的關係是：

$$\mu = \frac{q\tau}{m^*}$$

其中 $m^*$ 是入門篇深入探討提過的有效質量。$\tau$ 越長（散射越少），遷移率越高。

多個散射機制並存時，它們的散射率（$1/\tau$，正比於電阻率）相加，這稱為馬蒂森定則（Matthiessen's rule）：

$$\rho_{\text{total}} = \rho_{\text{phonon}}(T) + \rho_{\text{impurity}}$$

這條看似簡單的式子，正面回答了開頭的弔詭：

• 為什麼完美晶體電阻不為零？ 因為即使完全沒有雜質（$\rho_{\text{impurity}} \to 0$），只要溫度大於絕對零度，聲子散射 $\rho_{\text{phonon}}(T)$ 就存在。
• 為什麼金屬加熱電阻上升？ 因為對金屬而言載子濃度 $n$ 幾乎不隨溫度改變，溫度升高只會增加聲子、縮短 $\tau$、降低 $\mu$，於是電阻上升。這跟入門篇講的半導體「電阻隨溫度下降」恰好相反——半導體是 $n$ 隨溫度暴增的效應壓過了 $\mu$ 下降的效應。

同一個 $\sigma = nq\mu$，金屬看 $\mu$、半導體看 $n$，這就是「結構（缺陷、純度）—性質（電阻溫度係數）」的分野。

看一個例子：殘餘電阻比與材料純度

把一塊金屬冷卻到接近絕對零度，聲子幾乎凍結，$\rho_{\text{phonon}} \to 0$，此時剩下的電阻完全來自雜質與缺陷，稱為殘餘電阻（residual resistivity）。材料科學家用殘餘電阻比（RRR, Residual Resistance Ratio）衡量金屬純度：

$$\text{RRR} = \frac{\rho(300\,\text{K})}{\rho(4.2\,\text{K})}$$

一般商用銅的 RRR 約 100，而超高純度退火銅可達數千。RRR 越高，代表雜質與差排越少、低溫殘餘電阻越小。這個單一數字，就把「製程純度」與「低溫導電性能」直接綁在一起——這是入門篇的能帶圖完全看不出來的資訊，因為能隙與費米能階的位置幾乎不變，變的是電子在能帶內跑得多順。

自旋相依散射：磁性如何「漏」進電阻裡

入門篇把導電（電荷自由度）與磁性（自旋自由度）分成兩個獨立章節。但進階的關鍵洞見是：在磁性材料裡，這兩者糾纏在一起。電子帶著自旋穿過鐵磁體時，它感受到的散射強弱取決於自己的自旋方向與當地磁化方向是否一致。

在鐵磁金屬（如鈷、鎳）中，由於交換作用把能帶劈裂成「自旋向上」與「自旋向下」兩套（spin-split bands），費米能階處兩種自旋的狀態密度不同。結果是：自旋平行於磁化的電子，與自旋反平行的電子，散射機率不一樣。這稱為自旋相依散射（spin-dependent scattering），可以用「雙電流模型（two-current model）」描述——把導電想像成兩條獨立的並聯電路，一條給自旋向上的電子，一條給自旋向下的電子，兩條電阻不同。

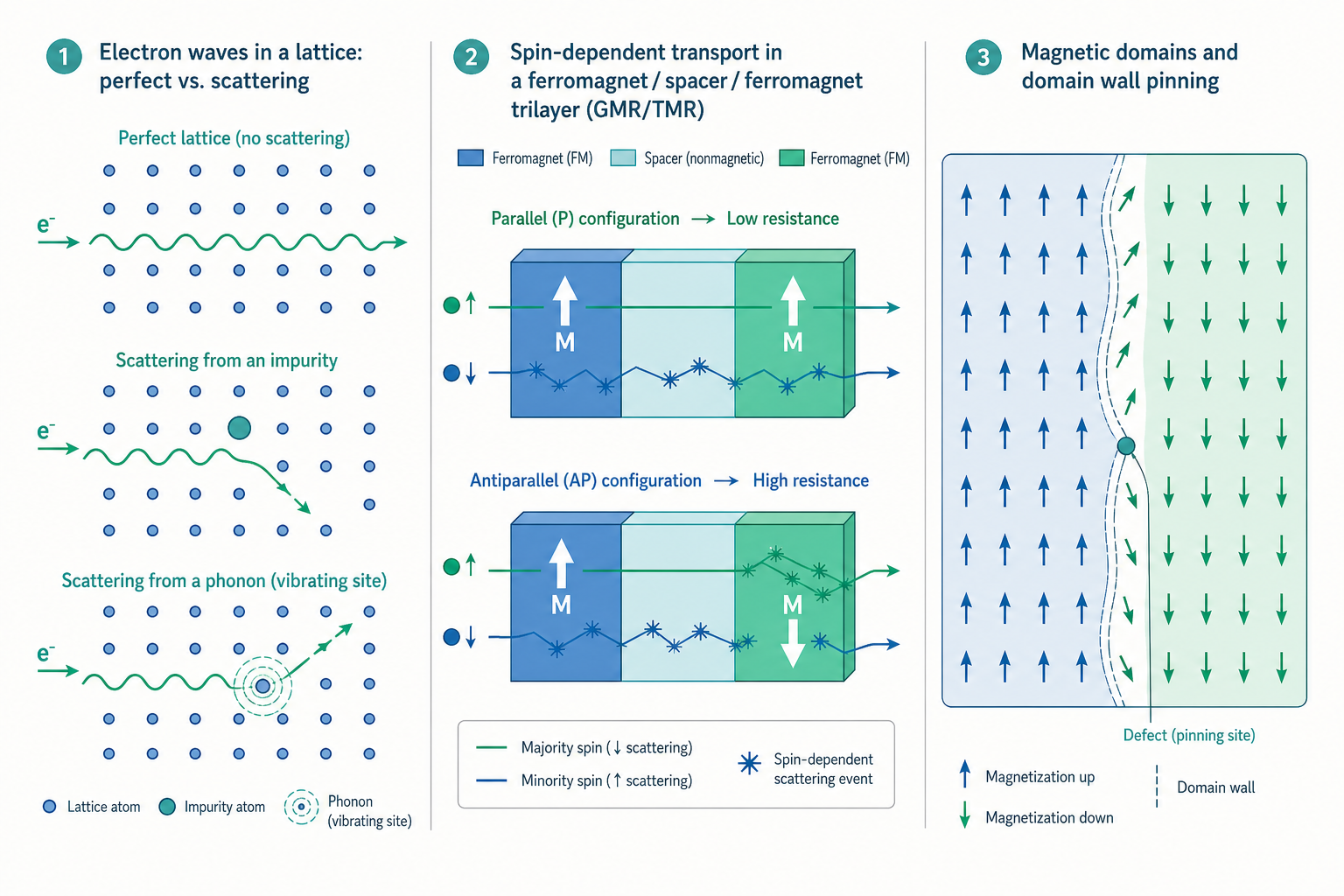

這個看似抽象的概念，催生了入門篇只一句帶過的巨磁阻（GMR, Giant Magnetoresistance）。考慮一個「鐵磁／非磁／鐵磁」三明治結構：

• 當兩層鐵磁的磁化平行：某一種自旋的電子在兩層都「順暢」（低散射），整體電阻低。
• 當兩層鐵磁的磁化反平行：兩種自旋的電子各在其中一層遭遇強散射，沒有任何一種自旋能全程順暢，整體電阻高。

磁阻比定義為：

$$\text{MR} = \frac{R_{\text{AP}} - R_{\text{P}}}{R_{\text{P}}}$$

只要用一個微弱外加磁場翻轉其中一層的磁化方向，就能在高低電阻之間切換。這就是硬碟讀取頭的工作原理：磁碟上每個位元的磁場，透過 GMR 把「磁訊號」轉成「電阻訊號」。1988 年的這項發現讓儲存密度在十餘年間提升數百倍，並獲 2007 年諾貝爾物理獎。注意：這裡的「開關」完全沒有能隙參與，純粹是自旋相依散射的把戲。

從 GMR 到 TMR：當電子用「穿隧」說話

GMR 的非磁中間層是金屬，電子靠擴散通過。把中間層換成一層極薄的絕緣體（如氧化鎂 MgO，約 1 奈米），電子無法用古典方式通過，只能靠量子穿隧（tunneling）——這就是穿隧磁阻（TMR, Tunneling Magnetoresistance），也是現代 MRAM（磁阻式隨機存取記憶體）與最新硬碟讀取頭的核心。

穿隧的妙處在於，穿隧機率對兩側電極費米面的自旋狀態密度極度敏感。儒里耶模型（Julliere model）給出磁阻比與電極自旋極化率 $P$ 的關係：

$$\text{TMR} = \frac{2P_1 P_2}{1 - P_1 P_2}$$

其中 $P = \dfrac{D_\uparrow - D_\downarrow}{D_\uparrow + D_\downarrow}$ 是費米能階處兩種自旋狀態密度的不對稱度。$P$ 越接近 1（理想的「半金屬」，half-metal，意指某一自旋為金屬性、另一自旋有能隙），TMR 越大。

這條式子把「結構—性質—性能」串成漂亮的一線：

• 結構：選擇高自旋極化率的電極材料（如 CoFeB）與結晶取向良好的 MgO 位障，讓特定自旋通道的穿隧被相干增強。
• 性質：$P$ 越高、位障越乾淨，TMR 越大。早期非晶位障 TMR 僅約 70%，換成結晶 MgO 後室溫 TMR 突破 200%。
• 性能：TMR 越大，讀取訊號越強、誤判率越低、可微縮到更小的記憶單元。

值得注意的是，MRAM 的寫入演進也是一條物理升級史：早期靠電流產生的磁場翻轉磁化（耗能、難微縮），現在的 STT-MRAM（自旋轉移矩）直接用自旋極化電流「推」動磁矩翻轉，SOT-MRAM（自旋軌道矩）更利用自旋–軌道耦合分離讀寫路徑。每一步都把入門篇「磁性源自自旋排列」這句話，推進成「自旋可以被電流主動操控」的工程現實。

磁滯與磁域動力學：矯頑力到底是什麼決定的

入門篇用矯頑力 $H_c$ 區分軟磁與硬磁，並提到磁域。但「為什麼釹鐵硼的矯頑力那麼高、矽鋼片那麼低」這個結構–性質問題，值得展開。

關鍵在於：巨觀磁化的改變，不是所有原子磁矩同時轉動，而是磁域壁（domain wall）的移動與磁矩的相干轉動兩種機制的競爭。矯頑力本質上是「阻止這兩種過程」的難易度。

• 軟磁材料追求低 $H_c$：必須讓磁域壁能毫不費力地移動。任何能釘住（pin）磁域壁的東西——晶界、夾雜物、差排、應力——都會提高 $H_c$。所以矽鋼片要做大晶粒、高純度、退火去應力，讓磁域壁暢行無阻。
• 硬磁材料追求高 $H_c$：恰恰相反，要讓磁化極難翻轉。釹鐵硼（Nd$_2$Fe$_{14}$B）的高矯頑力來自兩個來源：一是其晶體結構本身有極強的磁晶各向異性（magnetocrystalline anisotropy），磁矩被「鎖」在特定晶軸方向上很難轉走；二是微結構工程刻意製造細小晶粒與晶界相，讓每個晶粒成為獨立的反轉單元。

這裡有個尺度上的深刻概念——單磁域臨界尺寸。當鐵磁顆粒小到某個臨界半徑以下，形成磁域壁所需的能量超過它能節省的退磁能，於是整顆粒子變成單一磁域，磁化只能靠整體相干轉動來翻轉。這種顆粒的矯頑力可以非常高，正是永磁與磁記錄媒體追求的特性。但若再小下去，到了超順磁（superparamagnetic）極限，熱擾動 $k_BT$ 就足以隨機翻轉整顆磁矩，資料便守不住——這正是傳統硬碟磁記錄密度的物理天花板，也是業界轉向垂直記錄、熱輔助記錄（HAMR）的根本原因。

一句話：矯頑力不是材料的「固有常數」，而是晶體各向異性、晶粒尺寸、缺陷分布共同決定的結構敏感量（structure-sensitive property）。這也是為什麼同樣成分的磁鐵，製程不同，性能可以差好幾倍。

動手試試：用能量積估算磁鐵的「力量」

永久磁鐵的品質常用最大能量積 $(BH)_{\max}$衡量，單位常以 $\text{kJ/m}^3$ 或 MGOe 表示。它是退磁曲線（B-H 第二象限）上 $B \times H$ 乘積的最大值，物理意義是「單位體積磁鐵能在外部空間建立的最大磁能」。

試著比較：傳統鋁鎳鈷（AlNiCo）$(BH)_{\max}$ 約 40–80 $\text{kJ/m}^3$，鐵氧體約 30 $\text{kJ/m}^3$，而燒結釹鐵硼可達 400 $\text{kJ/m}^3$ 以上。這代表要達到同樣的磁場輸出，釹鐵硼磁鐵的體積與重量可以小一個數量級。對電動車馬達、風機而言，這個差距直接決定了功率密度。

再想一步：釹鐵硼的居里溫度約 310–400°C，遠低於純鐵的 770°C，且高溫下矯頑力快速下降。所以電動車馬達常需添加鏑（Dy）等重稀土來提升高溫矯頑力——這就是為什麼「稀土供應」會成為地緣戰略議題。一個 $(BH)_{\max}$ 的數字，背後牽動的是結構、製程、溫度性能，乃至產業與政治。

重點回顧

• 電阻的本質是散射，不是「有沒有載子」：完美晶格不散射電子（布洛赫定理），電阻源於聲子、雜質、缺陷破壞週期性；$\mu = q\tau/m^*$，馬蒂森定則 $\rho = \rho_{\text{phonon}}(T) + \rho_{\text{impurity}}$ 解釋了金屬電阻隨溫度上升、半導體下降的相反行為。
• 自旋相依散射讓磁性「漏」進電阻：鐵磁體中自旋向上／向下能帶劈裂，散射率不同（雙電流模型），這是 GMR 的根源——用磁場切換電阻，全程不靠能隙。
• TMR 把訊號交給量子穿隧：以絕緣位障取代金屬層，$\text{TMR} = \dfrac{2P_1P_2}{1-P_1P_2}$，自旋極化率 $P$ 越高訊號越強；MgO 結晶位障與 CoFeB 電極是 MRAM 與現代讀取頭的關鍵。
• 矯頑力是結構敏感量：由磁晶各向異性、晶粒尺寸與缺陷釘扎共同決定；軟磁要磁域壁暢行、硬磁要磁化難翻轉；超順磁極限是磁記錄密度的物理天花板。
• 一個數字串起整條主線：RRR 連結純度與低溫導電，$(BH)_{\max}$ 連結結構、製程與馬達功率密度——性能指標永遠回指結構與製程。
