為什麼同樣的不鏽鋼，有的是鑄出來、有的是燒出來、有的是壓出來？

為什麼同樣的不鏽鋼，有的是鑄出來、有的是燒出來、有的是壓出來？

走進廚房，一支不鏽鋼湯匙、一個不鏽鋼濾網、一塊硬質合金（碳化鎢）刀片，三者的化學成分可能相去不遠，甚至同屬一個材料家族，但它們的「身世」截然不同：湯匙可能來自熔融金屬倒入模具的鑄造（casting）；濾網的金屬粉末骨架可能來自燒結（sintering）；刀片的碳化鎢顆粒，則是把粉末壓實後在高溫下緻密化而成。

材料科學有一條核心主線：結構（structure）—性質（property）—製程（processing）—性能（performance）。我們常常把焦點放在「結構決定性質」，但真正讓一塊原料變成可用零件、並且把微結構「凍結」在我們想要的狀態的，是製程。同一個合金，鑄造得到的是粗大的柱狀晶與偏析，鍛造得到的是被拉長的纖維狀流線，燒結得到的是帶著殘留孔隙的多晶聚集體——性能自然天差地別。

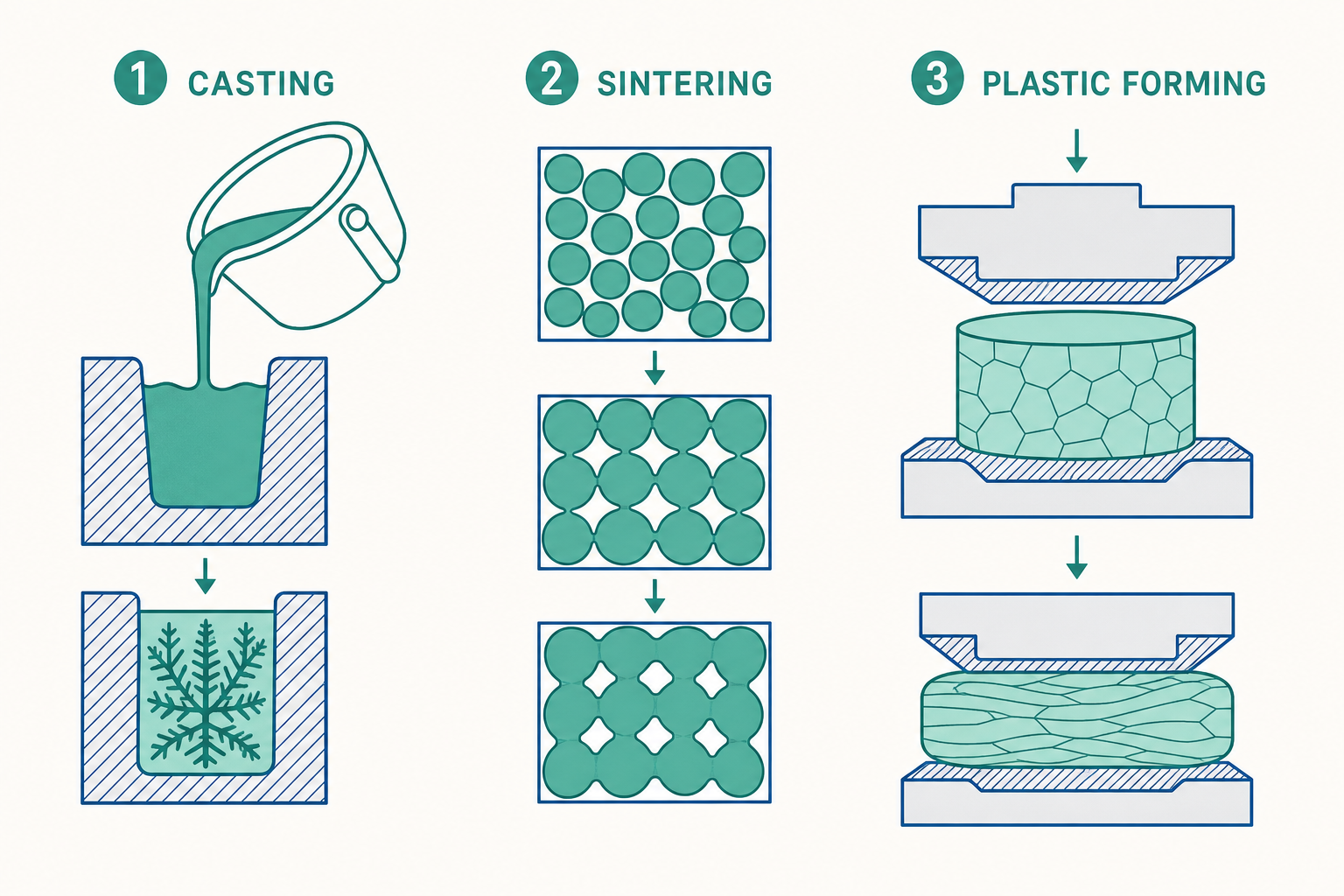

這篇文章帶你建立三個最基礎、也最具代表性的成形製程的物理直覺：鑄造、燒結、塑性成形，並理解它們各自如何寫入材料的微結構，最後決定零件能不能用。

鑄造：把液體的形狀「凍結」下來

鑄造的概念極為古老：把材料加熱到熔點以上變成液體，倒入具有目標形狀的模穴，冷卻凝固後取出。它的最大優勢是幾乎不受形狀複雜度限制——只要液體能流到的地方，就能成形，因此引擎缸體、渦輪葉片這類內部有複雜冷卻流道的零件，鑄造往往是唯一務實的選擇。

鑄造的關鍵不在「倒進去」，而在「怎麼凝固」。凝固本質上是一個形核（nucleation）與成長（growth）的過程。當液體溫度低於熔點（出現過冷度 $\Delta T$），系統會傾向釋放固相帶來的自由能，但形成新固相的小晶核同時要付出建立固液界面的能量代價。一個半徑為 $r$ 的球形晶核，其自由能變化可寫成：

$$ \Delta G(r) = -\frac{4}{3}\pi r^3 \,\Delta G_v + 4\pi r^2 \gamma $$

其中 $\Delta G_v$ 是單位體積凝固釋放的自由能（與過冷度成正比），$\gamma$ 是固液界面能。前項（體積項）讓系統想凝固，後項（表面項）阻礙凝固，兩者競爭出一個臨界半徑 $r^*$：小於 $r^*$ 的晶核會溶解，大於 $r^*$ 的才能穩定長大。過冷度越大，$r^*$ 越小、形核越容易，晶粒也越細。這解釋了為什麼快速冷卻（如壓鑄、連續鑄造）得到細晶、緩慢冷卻（如砂模厚件）得到粗晶。

凝固也帶來幾個必須面對的缺陷：

• 縮孔與縮孔疏鬆（shrinkage porosity）：多數金屬液固相變化伴隨體積收縮，凝固最後的區域若得不到液體補充，就留下孔洞。鑄造工程師用「冒口（riser）」儲存額外液體來補縮。
• 偏析（segregation）：合金凝固時，溶質在固液間的分配並不均等（分配係數 $k \neq 1$），先凝固的部分與後凝固的部分成分不同，造成微觀（樹枝晶間）與宏觀的成分不均。
• 柱狀晶與等軸晶：靠近模壁因散熱快、過冷大，常形成朝向心部生長的柱狀晶；心部冷卻慢則可能形成等軸晶。透過添加晶粒細化劑（grain refiner）可促進心部形核、得到較均勻的等軸晶組織。

理解鑄造，就是理解「我們無法直接控制晶粒，只能透過控制散熱與形核條件，間接把想要的微結構凍結下來」。

燒結：用「不熔化」的方式把粉末變成固體

如果材料的熔點太高（如碳化鎢約 2870°C）、或我們想保留陶瓷的特性、或想做出鑄造難以達成的多孔結構，就輪到粉末冶金（powder metallurgy）與燒結登場。

燒結的核心反直覺之處在於：它通常發生在熔點以下（典型為 $0.7\text{–}0.9\,T_m$，$T_m$ 為絕對溫度下的熔點）。我們先把粉末壓製成「生胚（green body）」——此時顆粒只是機械堆疊在一起，靠著彼此接觸與少量黏結劑維持形狀，內部充滿孔隙。接著加熱到高溫，讓顆粒之間「黏」起來並緻密化。

驅動燒結的根本動力是降低系統的總表面（界面）能。粉末有巨大的比表面積，這些自由表面帶著高能量；當顆粒間形成「燒結頸（neck）」、孔隙逐漸消失，總表面積下降、自由能下降，這就是熱力學上「想要」發生的方向。實現它的途徑是原子擴散（diffusion）——表面擴散、晶界擴散、體擴散等機制把原子從顆粒搬運到頸部與孔隙處填補。擴散係數遵循 Arrhenius 關係：

$$ D = D_0 \exp\!\left(-\frac{Q}{RT}\right) $$

其中 $Q$ 是擴散活化能。這個指數關係說明了為什麼溫度對燒結速率影響如此巨大：溫度稍微提高，擴散就大幅加快，緻密化才得以在合理時間內完成。

燒結的進程通常分三階段：(1) 初期形成燒結頸、顆粒間開始連接；(2) 中期孔隙連通成網路、開始大量緻密化、晶粒成長；(3) 末期孔隙孤立成封閉球狀、慢慢被消除。一個關鍵的工程矛盾在於：晶粒成長與孔隙消除是賽跑。若晶界移動太快「跑贏」了孔隙，孔隙會被困在晶粒內部而難以再排出，留下永久殘留孔隙、損害強度。因此先進燒結（如熱壓 hot pressing、放電電漿燒結 SPS、添加晶界釘扎相）的核心思路，往往就是抑制晶粒成長、爭取更多緻密化時間。

殘留孔隙對性質的影響很直接。以彈性模數為例，孔隙率 $P$ 會明顯降低有效模數，一個常用的經驗近似為：

$$ E \approx E_0 \,(1 - 1.9P + 0.9P^2) $$

孔隙也是裂紋的起點，會大幅降低陶瓷的強度與韌性。這就是為什麼結構陶瓷追求「接近理論密度」，而過濾器、自潤滑含油軸承等卻反過來刻意保留可控孔隙——同一個製程，孔隙是缺陷還是功能，取決於應用。

塑性成形：在固態下「揉」出微結構

第三類製程不熔化、不從粉末出發，而是對固態材料施加力，讓它塑性流動成形，這包括鍛造（forging）、軋延（rolling）、擠製（extrusion）、抽拉（drawing）等。它特別適合需要高可靠度、無內部孔隙的承力零件（如曲軸、齒輪、航太結構件）。

塑性成形之所以重要，不只因為它能改變形狀，更因為它能主動改造微結構：

• 加工硬化（work hardening）：塑性變形會大量增加差排（dislocation）密度，差排彼此糾纏、互相阻擋運動，使材料變硬變強。流變應力 $\sigma$ 與差排密度 $\rho$ 的關係常寫成 $\sigma \propto \sqrt{\rho}$（Taylor 關係）。
• 流線（grain flow）：變形把晶粒與夾雜物沿變形方向拉長，形成連續的纖維流線。鍛造件之所以比同形狀的鑄造件可靠，部分原因就是流線沿著受力方向連續，不像鑄造的等向粗晶那樣易沿晶界開裂。
• 冷加工 vs. 熱加工：在再結晶溫度以下變形稱冷加工，會累積加工硬化、提高強度但降低延性；在再結晶溫度以上變形稱熱加工，材料一邊變形一邊動態再結晶（dynamic recrystallization）生成新的無應變細晶，因此能大量變形而不開裂。

加工硬化後的材料若需要恢復延性，可透過退火（annealing）：加熱使其經歷回復（recovery，差排重排、釋放部分內應力）、再結晶（recrystallization，無應變新晶粒形核取代變形組織）與晶粒成長（grain growth）。這也呼應了一個貫穿全文的主題——製程與後續熱處理共同決定最終微結構，而不是成形那一步就定生死。

三條路線怎麼選？回到結構—性質—製程—性能

把三者並排，就能看出選擇邏輯：

沒有「最好」的製程，只有「最適合該零件性能需求」的製程。需要內部冷卻流道的渦輪葉片走鑄造（甚至單晶鑄造）；需要極高硬度的切削刀具走粉末燒結的硬質合金；需要承受循環疲勞的曲軸走鍛造。製程的選擇，本質上是在問：我想把材料的微結構凍結成什麼樣子？

看一個例子

考慮汽車的鋁合金輪圈。市場上常見兩種：鑄造輪圈與鍛造輪圈。

鑄造輪圈以熔融鋁合金（如 A356）注入模具成形，成本低、造型自由度高，但微結構是凝固而來的等軸晶，可能帶有微縮孔與較粗大的共晶矽相，這些都是疲勞裂紋的潛在起點，因此同樣的強度規格下需要做得較厚、較重。

鍛造輪圈則先把鋁合金（如 6061）鍛打成形，再經 T6 熱處理（固溶＋時效）。鍛造帶來連續的金屬流線、細化並消除孔隙、提高差排密度，再加上時效析出強化，使其在更薄、更輕的情況下仍有更高的強度與疲勞壽命。代價是模具與製程成本高、造型受限。

請注意：兩者化學成分都屬鋁合金，差別幾乎完全來自製程寫入的微結構。這正是「結構—性質—製程—性能」最乾淨的示範——相同元素，不同身世，不同性能。

重點回顧

• 製程是把微結構「凍結」下來的那一步：同一成分經不同製程，會得到完全不同的微結構與性能，這是 SPPP（結構—性質—製程—性能）主線的核心。
• 鑄造從液態出發，由凝固的形核與成長主導；過冷度與散熱速率決定晶粒大小，並要面對縮孔、偏析、柱狀晶等凝固缺陷。
• 燒結在熔點以下進行，靠降低表面能＋原子擴散把粉末緻密化；溫度透過 Arrhenius 關係強烈影響速率，核心挑戰是讓緻密化「跑贏」晶粒成長以消除孔隙。
• 塑性成形在固態下以外力驅動塑性流動，透過加工硬化、流線與（動態）再結晶主動改造微結構，並可用退火回復延性。
• 沒有最好的製程，只有最適合性能需求的製程：鋁合金輪圈鑄造 vs. 鍛造的差異，幾乎全來自製程寫入的微結構。

深入探討（研究所視角）

在研究與先進製造的層面，上述三條路線正快速融合、並被更精細地建模與控制：

1. 增材製造（additive manufacturing, AM）模糊了製程邊界。 金屬雷射粉末床熔融（LPBF）同時帶有「逐點熔化—快速凝固」（接近鑄造但極端非平衡）與「層層堆疊」的特性。其極高的冷卻速率（可達 $10^5\text{–}10^7\,\text{K/s}$）會形成胞狀（cellular）次晶粒結構與非平衡相，並產生獨特的殘留應力與層間缺陷。理解 AM 必須同時動用凝固理論、傳熱、與快速凝固下的相選擇——傳統相圖只是起點。

2. 燒結的微觀建模走向場論。 現代以相場法（phase-field）與離散元/分子動力學模擬燒結頸成長、孔隙演化與晶界遷移，定量預測緻密化曲線與最終孔隙分佈。工程上 SPS（spark plasma sintering）藉脈衝電流＋壓力，在數分鐘內完成傳統需數小時的緻密化，並有效抑制晶粒成長，使奈米晶陶瓷的製備成為可能——其機制（焦耳熱局部化、電遷移是否參與）至今仍是活躍的研究題目。

3. 凝固的多尺度與計算設計。 樹枝晶生長、共晶/包晶反應、微觀偏析皆可用相場與 CALPHAD（CALculation of PHAse Diagrams）耦合模擬。配合 ICME（Integrated Computational Materials Engineering）框架，研究者得以從合金成分、冷卻路徑反推所需微結構，再回推製程參數，把「試誤」轉為「設計」。

4. 製程—性能的不確定性與資料驅動方法。 製程必然帶來缺陷分佈（孔隙尺寸、夾雜物），而疲勞壽命對「最大缺陷」極度敏感（極值統計，extreme value statistics）。結合 X 光斷層掃描（CT）量測缺陷母體、與機器學習建立「製程參數 → 缺陷分佈 → 性能」的代理模型，是當前提升金屬零件可靠度的主流路徑。

一個值得記住的整合視角是：製程不是把材料「做出來」，而是在一個高維的非平衡空間裡，把材料的微結構引導到我們想要的局部狀態。 從鑄造的凝固、燒結的擴散到成形的塑性流動，背後都是同一套熱力學與動力學語言；研究所階段真正要培養的，是把這套語言用於「反向設計製程」的能力。
