一根完美的鐵絲，理論上能吊起一頭大象——為什麼現實中它連零頭都撐不住？

一根完美的鐵絲，理論上能吊起一頭大象——為什麼現實中它連零頭都撐不住？

如果你拿一根直徑 1 公釐的鐵絲，從原子鍵結的角度去算它「理論上」能承受多大的拉力，答案大約是 20 GPa 等級——足以吊起好幾噸的重物。但你我都知道，真實的鐵絲遠遠達不到這個數字，它的實際強度往往只有理論值的百分之一甚至千分之一。這個巨大的落差，是二十世紀材料力學最核心的謎題之一。

入門篇我們談過應力—應變曲線、差排強化、韌性與疲勞，那些都是「材料如何抵抗變形」的故事。這一篇，我們要往更深一層走：材料究竟是如何「斷裂」的。我們會發現，斷裂不是強度不夠這麼簡單，而是一場由「裂縫」「能量」與「時間」共同主導的精密博弈。讀完你會明白，為什麼一條看不見的刮痕能讓鋼樑攔腰折斷，為什麼有些材料會在恆定負荷下「慢慢流動」直到斷裂，以及材料科學家如何把這些機制變成可以計算、可以設計的工程語言。

理論強度與現實的鴻溝：Griffith 的能量洞見

要理解這個百倍落差，我們得回到 1920 年代。當時英國工程師 A. A. Griffith 在研究玻璃時提出一個顛覆性的想法：材料之所以遠比理論值脆弱，不是因為原子鍵不夠強，而是因為材料內部佈滿了微小的裂縫與瑕疵，這些裂縫尖端會把外加應力放大到驚人的程度。

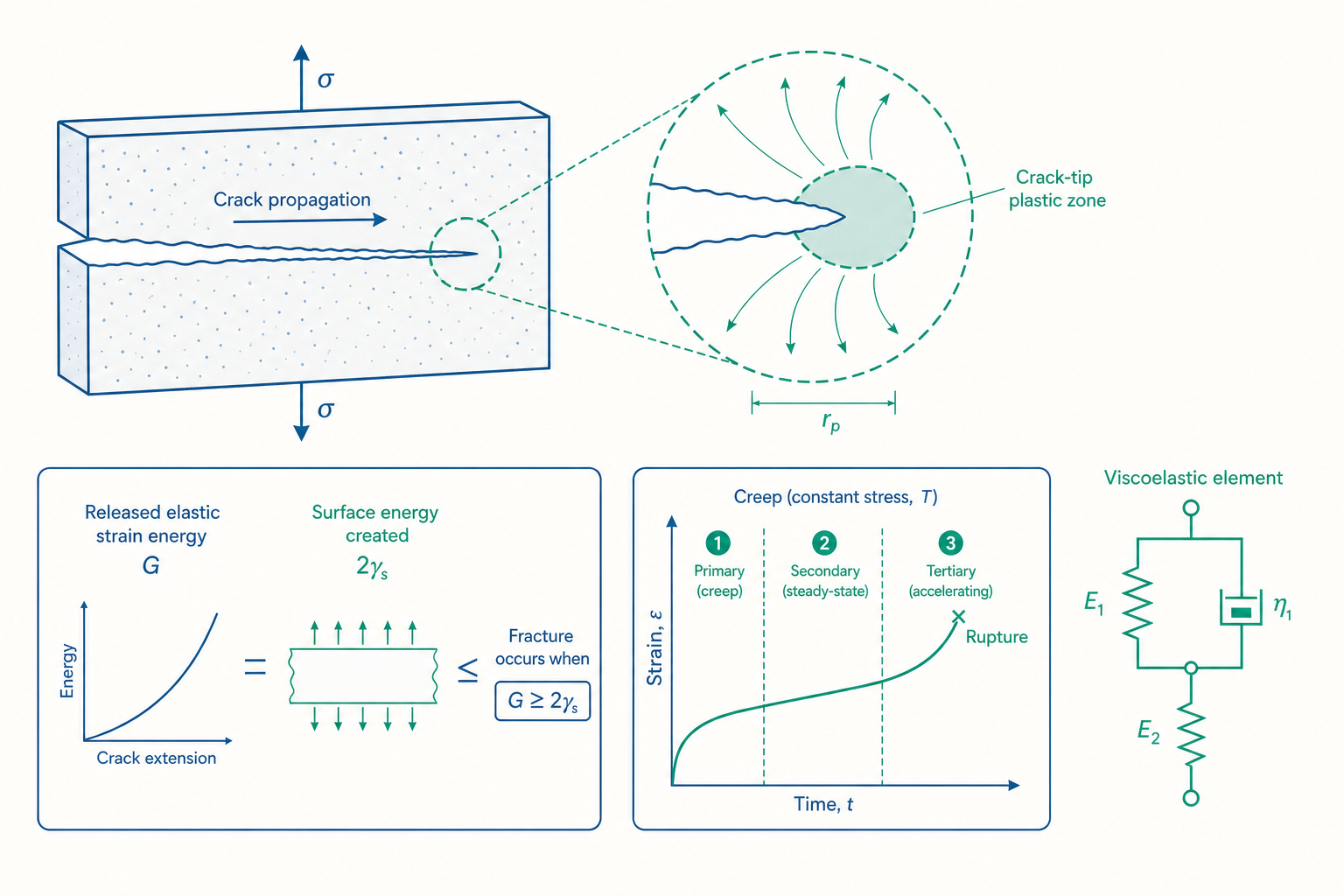

入門篇提過應力強度因子 $K = Y\sigma\sqrt{\pi a}$，那是從「應力場」的角度看問題。Griffith 則從能量平衡的角度切入，這是更根本的視角。他的論證是這樣的：當一條裂縫向前擴展時，一方面會釋放周圍材料儲存的彈性應變能（因為裂縫面附近的材料卸載了），另一方面又必須消耗能量去創造兩個新的表面（破壞原子鍵需要能量）。裂縫到底會不會擴展，取決於這兩者的競爭。

對一塊含有長度 $2a$ 中央裂縫的脆性薄板，Griffith 推導出臨界斷裂應力：

$$ \sigma_f = \sqrt{\frac{2E\gamma_s}{\pi a}} $$

其中 $E$ 是楊氏模數、$\gamma_s$ 是單位面積的表面能、$a$ 是裂縫半長。這條看似簡單的式子藏著三個深刻的訊息：

• 斷裂應力與裂縫長度的平方根成反比。裂縫越長，材料越早斷——這就是為什麼一道刮痕能毀掉一整塊玻璃。
• 它解釋了理論與現實的落差：理論強度假設材料毫無瑕疵（$a \to 0$），但真實材料的微裂縫尺度動輒數十微米，代入後算出的 $\sigma_f$ 立刻掉到理論值的百分之一量級。
• 它揭示了結構決定性質的本質：強度不只取決於原子鍵（$E$、$\gamma_s$），更取決於缺陷的尺寸分布——而缺陷分布是由製程決定的。

從脆性到延性：Irwin 的關鍵修正

Griffith 的公式對玻璃、陶瓷這類脆性材料極為精準，但用到金屬上卻嚴重低估了它們的強度。問題出在哪？金屬在裂縫尖端會發生塑性變形——差排在那裡大量運動、吸收能量，這部分能量遠遠超過單純創造新表面所需的表面能。

1950 年代,美國科學家 G. R. Irwin 做了一個關鍵修正：把 Griffith 的表面能 $\gamma_s$ 換成更廣義的「斷裂所需能量」。他定義了能量釋放率（energy release rate）$G$，代表裂縫每擴展單位面積所釋放的能量；當 $G$ 達到材料的臨界值 $G_c$ 時，裂縫便失穩擴展。對金屬，斷裂能裡塑性功（$\gamma_p$）的貢獻往往是表面能的上千倍：

$$ \sigma_f = \sqrt{\frac{2E(\gamma_s + \gamma_p)}{\pi a}}, \quad \gamma_p \gg \gamma_s $$

Irwin 還證明了能量觀點（$G$）與應力場觀點（$K$）其實是同一件事的兩種語言。在平面應變條件下，兩者由一條優雅的關係連結：

$$ G_c = \frac{K_{IC}^2}{E'}, \quad E' = \frac{E}{1-\nu^2} $$

其中 $\nu$ 是蒲松比（Poisson's ratio）。這個橋樑意義重大：它讓我們既能用實驗容易量測的 $K_{IC}$ 來設計，又能用能量守恆的物理直覺來理解。斷裂韌性高的材料，本質上就是「在裂縫尖端能消耗大量塑性功」的材料——這也正是入門篇所說「強與韌不同」的更深層原因：強度看差排難不難動，韌性看差排在裂縫尖端能不能大量地動、吸收能量。

看一個例子：為什麼壓力容器要遵守「漏前破」原則

想像一座承受內壓的儲氣鋼瓶。工程師最怕的不是它鼓起來，而是它毫無預警地爆裂。斷裂力學給了一個漂亮的設計原則——漏前破（leak-before-break, LBB）。

關鍵在於比較兩個尺寸：材料能容忍的臨界裂縫長度 $a_c$，與容器壁厚 $t$。由斷裂判據 $K_{IC} = Y\sigma\sqrt{\pi a_c}$ 反解，臨界裂縫長度為：

$$ a_c = \frac{1}{\pi}\left(\frac{K_{IC}}{Y\sigma}\right)^2 $$

如果材料的 $K_{IC}$ 夠高、設計應力 $\sigma$ 夠低，使得 $a_c > t$，那麼一條裂縫會在「長到足以失穩擴展」之前，就先貫穿整個壁厚——這時候氣體會從裂縫漏出來，壓力下降、操作員聽到嘶嘶聲就能緊急停機。換句話說，材料以「漏氣」這種溫和、可偵測的方式預警，而不是直接爆炸。

反之，若 $K_{IC}$ 太低（材料太脆）或設計應力太高，$a_c < t$，那麼裂縫還沒穿透壁厚就已經達到臨界長度——「破在漏之前」，結果就是災難性的瞬間爆裂。

這個例子完美串起了「結構—性質—製程—性能」：選用高 $K_{IC}$ 的韌性鋼（性質），靠的是控制夾雜物與晶粒（結構），透過潔淨冶煉與控軋控冷（製程）達成；而 $a_c > t$ 這個設計目標，最終轉化為「漏前破」這個救命的性能。核能、石化、航太領域的關鍵壓力組件，至今都以 LBB 作為安全認證的基石。

當「時間」加入戰局：潛變

到目前為止，我們討論的斷裂都假設「負荷一施加，材料要嘛變形、要嘛斷裂」，與時間無關。但現實中有一整類失效，是材料在恆定負荷下隨時間緩慢變形，最終斷裂——這就是潛變（creep，又譯蠕變）。

潛變在高溫下尤其致命。一個經驗法則是：當溫度超過材料熔點（以絕對溫標 K 計）的約 0.4 倍時，潛變就不可忽視。對渦輪葉片、鍋爐管、核反應爐組件這類長期在高溫高壓下服役的部件，潛變才是主導壽命的機制——它們可能在遠低於降伏強度的應力下，經過數萬小時後悄悄伸長、最終斷裂。

典型的潛變曲線（應變對時間）分三階段：

1. 第一階段（初級潛變）：應變率隨時間遞減，這是加工硬化暫時佔上風的結果。
2. 第二階段（穩態潛變）：應變率近乎恆定，是設計上最關鍵的階段。硬化與回復達成動態平衡，穩態潛變率 $\dot{\varepsilon}_s$ 可用一條結合應力與溫度的方程式描述：

$$ \dot{\varepsilon}_s = A\,\sigma^n \exp\!\left(-\frac{Q_c}{RT}\right) $$

其中 $n$ 是應力指數、$Q_c$ 是潛變活化能、$R$ 是氣體常數、$T$ 是絕對溫度。指數項告訴我們溫度的影響是指數級的——升高幾十度，潛變率可能翻好幾倍。

3. 第三階段（加速潛變）：晶界出現空孔、頸縮形成，應變率急遽上升直到斷裂。

潛變的微觀機制隨溫度與應力而異：較高應力下由差排攀移（dislocation climb）主導，較低應力高溫下則由擴散潛變（如 Nabarro–Herring 的晶格擴散、Coble 的晶界擴散）主導。理解是哪種機制在作用，才能對症下藥。

動手試試：用一個思想實驗看懂渦輪葉片的設計取捨

假設你是噴射引擎渦輪葉片的材料工程師。葉片在約 1100°C 的燃氣中高速旋轉，承受巨大的離心拉應力，潛變是頭號敵人。從上面的穩態潛變方程式，你能想到哪些「對抗潛變」的策略？

• 既然 $\dot{\varepsilon}_s$ 由擴散與差排運動主導，那就阻礙它們。鎳基超合金（Ni-based superalloy）析出大量的 $\gamma'$ 相（Ni₃Al），像無數路障一樣釘住差排，這是入門篇提過的析出強化在高溫下的延伸應用。
• 既然晶界是擴散潛變的高速公路、也是空孔聚集處，那就……消滅晶界。這正是現代渦輪葉片用單晶（single crystal）製程鑄造的根本原因——整片葉片是一顆晶體，沒有橫向晶界，擴散潛變與晶界滑動的路徑被大幅切斷。
• 既然 $Q_c$ 與 $T$ 在指數項裡，那就想辦法隔熱。在葉片表面鍍上熱障塗層（thermal barrier coating, TBC），降低金屬本體的實際溫度，等於把指數項裡的 $T$ 壓下來。

你看，從一條方程式出發，材料科學家逆推出了「單晶鑄造 + $\gamma'$ 強化 + 熱障塗層」這套現代航空發動機的核心技術——每一項都直指方程式裡的某個變數。這就是「結構—性質—製程—性能」思維的威力：性能目標（耐潛變）透過數學模型，被翻譯成可操作的結構與製程指令。

黏彈性：介於固體與液體之間

金屬與陶瓷的變形大致可分為「彈性」與「塑性」，但高分子（polymer）材料還有第三種行為——黏彈性（viscoelasticity）。橡膠、塑膠的應力—應變反應不僅取決於變形量，還取決於變形的速率與歷史，它們同時表現出固體的彈性與液體的黏性。

這帶來兩個獨特現象：

• 應力鬆弛（stress relaxation）：把高分子拉到固定的應變後維持不動，它內部的應力會隨時間慢慢下降——這就是為什麼橡皮筋綁久了會鬆、塑膠夾子用久了會失去夾力。
• 潛變回復（creep & recovery）：施加恆定應力時持續緩慢變形，移除後又部分回彈。

最簡單的數學描述，是把彈簧（彈性元件，遵守 $\sigma = E\varepsilon$）與阻尼器（黏性元件，遵守 $\sigma = \eta\dot{\varepsilon}$）串聯或並聯，組成 Maxwell 模型或 Kelvin–Voigt 模型。這也是為什麼高分子的力學性質對溫度與負荷速率極度敏感——同一個塑膠零件，慢慢拉會延展、快速撞擊卻可能脆裂，因為高分子鏈來不及重新排列。設計安全帽、防彈板、汽車保險桿時，理解黏彈性與率相關行為是成敗關鍵。

重點回顧

• 真實材料的強度遠低於理論值，根源不在原子鍵不夠強，而在內部缺陷；Griffith 從能量平衡證明斷裂應力與裂縫長度平方根成反比（$\sigma_f \propto 1/\sqrt{a}$）。
• Irwin 把表面能擴展為含塑性功的斷裂能，並用 $G_c = K_{IC}^2/E'$ 把「能量釋放率」與「應力強度因子」連成同一件事——韌性的本質是裂縫尖端能消耗大量塑性功。
• 斷裂力學能化為實際設計原則：「漏前破」要求臨界裂縫長度 $a_c$ 大於壁厚 $t$，讓組件以漏氣而非爆裂的方式預警。
• 潛變是高溫恆定負荷下隨時間的緩慢變形，穩態潛變率對溫度呈指數敏感（$\dot{\varepsilon}_s \propto \sigma^n e^{-Q_c/RT}$）；單晶葉片、$\gamma'$ 強化、熱障塗層都是直接針對方程式變數的對策。
• 高分子的黏彈性使其力學性質強烈依賴溫度與負荷速率，需用彈簧—阻尼器模型描述應力鬆弛與率相關斷裂。

深入探討（研究所視角）

本文以解析公式呈現斷裂與潛變，在研究所層級這些框架會被推向更高的精確度與整合度。

彈塑性與大尺度降伏斷裂力學：線彈性斷裂力學（LEFM）以 $K_{IC}$ 為核心，但前提是裂縫尖端塑性區遠小於裂縫尺寸（小尺度降伏）。對韌性金屬與薄件，塑性區過大，必須改用彈塑性斷裂力學的 J 積分或裂縫尖端開口位移（CTOD）作為斷裂判據；J 積分的路徑無關性使其成為有限元素分析的天然工具。約束效應（constraint，以 $T$-stress 或 $Q$ 參數量化）的引入，更解釋了為何同一材料在不同幾何下測得的「韌性」會不同——這是結構完整性評估（如 R6、FAD 失效評估圖）的理論基礎。

潛變—疲勞交互作用與壽命外推：實際高溫部件同時承受循環負荷與潛變，兩者交互作用（creep-fatigue interaction）的損傷遠大於各自相加。工程上用 Larson–Miller 參數 $P = T(\log t_r + C)$ 把短時高溫的加速試驗外推到長時服役壽命，但其物理基礎（單一活化能假設）在跨機制區間並不嚴謹，是當前壽命預測研究的爭論焦點。連續體損傷力學（CDM）則以損傷變數場描述空孔成核與聚合的演化。

跨越強度—韌性權衡的材料設計：傳統上 $K_{IC}$ 與降伏強度難以兼得（高強度往往伴隨低韌性）。近年透過相變誘發塑性（TRIP）、異質/梯度結構、以及高熵合金（HEA）在裂縫尖端誘發局部相變或孿晶，把塑性功最大化，已展現同時突破兩者的潛力——CrCoNi 系中熵合金在液氮溫度下的斷裂韌性甚至隨溫度下降而上升，徹底顛覆 BCC 金屬的傳統認知。

多尺度計算前沿：從原子尺度的分子動力學（模擬裂縫尖端鍵結斷裂與差排發射）、介觀的相場斷裂模型（自然處理裂縫萌生、分叉與合併）、到連續體的晶體塑性有限元素法（CPFEM），多尺度橋接讓研究者得以從電子結構一路預測到組件壽命。對 Uedu 的學習者而言，掌握 Griffith–Irwin 能量框架與潛變的時間相依性，正是進入損傷容忍設計、結構完整性與高溫材料這片前沿的關鍵基礎——它們把「材料會不會壞」這個古老問題，變成了一門可計算、可設計、可驗證的精密科學。
