為什麼同樣是黃金，奈米金卻是紅的？

為什麼同樣是黃金，奈米金卻是紅的？

如果你把一塊黃金不斷切小，從手掌大小切到指甲大小，它依然是金光閃閃的黃色。但當你把它切到只剩幾十個奈米——也就是十億分之一公尺的尺度——這塊「金」竟然會呈現鮮豔的酒紅色。事實上，中世紀教堂彩繪玻璃的紅色，正是來自於懸浮在玻璃中的奈米金顆粒（gold nanoparticles），只是當時的工匠並不知道背後的原理。

這個違反直覺的現象告訴我們一件事：當材料尺寸縮小到奈米尺度，物質的性質會發生根本性的改變。同一種化學成分，在塊材（bulk）與奈米尺度下，可以擁有完全不同的光學、電子、機械與催化性質。奈米材料科學（nanomaterials science）研究的，正是這種「尺寸即性質」的世界。

尺度的定義：奈米到底有多小

奈米材料一般定義為至少有一個維度落在 1–100 奈米（nm）範圍內的材料。為了建立直覺，我們可以做個對照：一根頭髮的直徑約 80,000 nm，一個水分子約 0.3 nm，DNA 雙螺旋的寬度約 2 nm。也就是說，奈米尺度恰好是「比原子大、但比我們日常能看見的最小物體還小很多」的中間地帶。

依據被侷限的維度數量，奈米材料可分為幾大類：

• 零維（0D）：三個維度都在奈米尺度，如量子點（quantum dots）、奈米顆粒。
• 一維（1D）：兩個維度受限，如奈米線（nanowires）、奈米管（nanotubes）、奈米棒。
• 二維（2D）：僅一個維度受限，如石墨烯（graphene）、過渡金屬硫化物單層。
• 三維（3D）奈米結構：由上述單元組裝而成的多孔材料、奈米複合材料。

這種分類不只是幾何上的區別，它直接決定了電子被「關」在哪幾個方向，進而影響材料的能帶結構與輸運性質。

為什麼小會不一樣：兩個核心機制

奈米材料的特殊性質，主要來自兩個彼此獨立又交織的物理機制。

機制一：表面原子比例暴增

考慮一個邊長為 $d$ 的立方體，其體積正比於 $d^3$，而表面積正比於 $d^2$。因此「表面積對體積比」（surface-to-volume ratio）為

$$ \frac{S}{V} \propto \frac{d^2}{d^3} = \frac{1}{d} $$

當 $d$ 縮小，$S/V$ 急遽上升。對一個 1 公分的金屬塊，位於表面的原子只佔極微小比例；但當顆粒縮到 5 nm 時，可能有高達 40–50% 的原子位於表面。

表面原子的處境與內部原子大不相同：它們的鍵結未被完全滿足（dangling bonds），能量較高、化學活性更強。這正是為什麼奈米觸媒（如汽車觸媒轉化器中的鉑、鈀奈米顆粒）能以極少的貴金屬達到高效率——因為幾乎所有原子都「曝露」在反應物面前，無一閒置。

機制二：量子侷限效應

當材料尺寸接近電子的德布羅意波長（de Broglie wavelength，半導體中約數奈米至數十奈米）時，電子的運動在空間上被「關」住，能階不再連續，而是離散化。這就是量子侷限效應（quantum confinement effect）。

以最簡化的「箱中粒子」模型來看，一維無限深位能井中粒子的能階為

$$ E_n = \frac{n^2 \hbar^2 \pi^2}{2 m^{*} L^2}, \quad n = 1, 2, 3, \dots $$

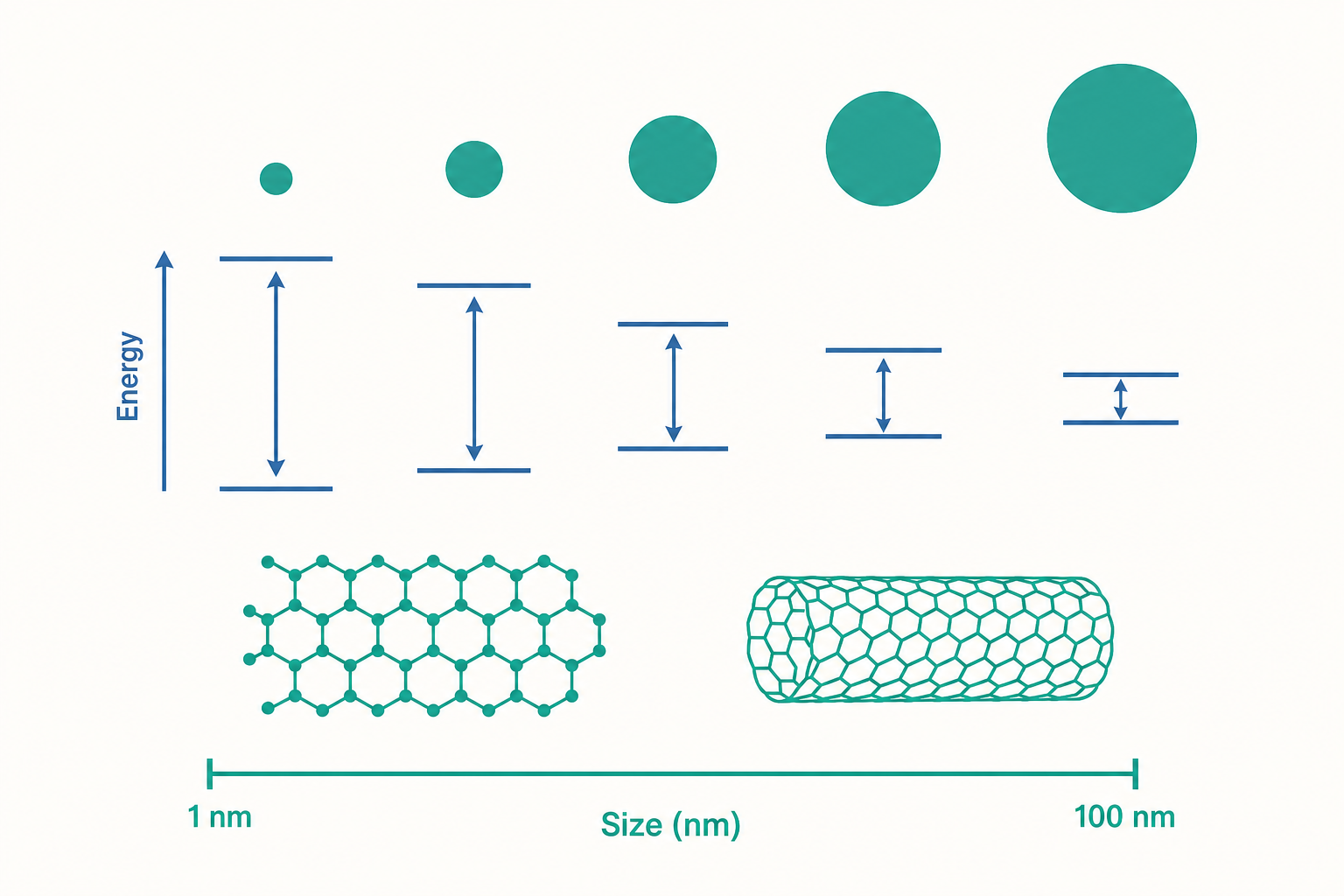

其中 $L$ 是侷限尺寸、$m^{*}$ 是有效質量。關鍵在於 $E_n \propto 1/L^2$：尺寸 $L$ 越小，能階間距越大，材料的有效能隙（band gap）就越寬。

這解釋了量子點的奇妙特性：同一種半導體（例如硒化鎘 CdSe），只要改變顆粒大小，就能調出從紅到藍的整段可見光螢光。大顆粒能隙窄、發紅光；小顆粒能隙寬、發藍光。這種「以尺寸調色」的能力，正是量子點顯示器（QLED）色彩純淨的物理根源。

回到開頭的紅色金顆粒——那其實是另一個相關現象：表面電漿共振（surface plasmon resonance）。金奈米顆粒中的自由電子在特定波長光照下集體振盪，強烈吸收綠光、散射紅光，因而呈現紅色。顆粒形狀（球形、棒狀）與大小不同，共振波長也隨之移動，這被廣泛應用於生物感測與光熱治療。

結構決定性質：從成分到幾何

材料科學的核心邏輯是「結構—性質—製程—性能」的貫穿。在奈米領域，這條鏈中「結構」的內涵被大幅擴充：除了傳統的晶體結構與成分，尺寸與形貌本身就是可調控的結構參數。

以碳的奈米同素異形體為例，同樣是純碳，鍵結拓樸的差異造就了天壤之別的性質：

• 石墨烯：碳原子以 $sp^2$ 混成排成單層蜂巢狀晶格，是二維材料的典範。它的載子在常溫下表現出極高的遷移率，理論楊氏模數約 1 TPa，是已知最強的材料之一。
• 碳奈米管（CNT）：將石墨烯捲成圓筒。捲的角度（手性，chirality）不同，可使同一種材料表現為金屬或半導體——這是塊材世界完全不存在的「幾何決定電性」現象。
• 富勒烯（C₆₀）：六十個碳原子組成的足球狀分子，屬於零維結構。

成分相同，結構不同，性質迥異。這提醒我們：在奈米尺度設計材料時，「畫出幾何形狀」與「選擇化學成分」同等重要。

如何製造：由上而下與由下而上

奈米材料的製程大致分為兩條哲學路線。

由上而下（top-down）：從塊材出發，用物理或化學方法「雕刻」出奈米結構。代表方法包括微影製程（lithography）、球磨（ball milling）。優點是與既有半導體產業相容、可精確定位；缺點是受限於工具解析度，且容易在表面引入缺陷。

由下而上（bottom-up）：從原子或分子出發，讓它們自組裝（self-assembly）或經由化學反應「長」成奈米結構。代表方法包括溶膠—凝膠法（sol-gel）、化學氣相沉積（CVD，常用於成長石墨烯與奈米管）、膠體合成（colloidal synthesis，量子點的主流製法）。優點是能達到原子級精度、成本相對低；挑戰在於如何精確控制尺寸均勻性與大規模生產的再現性。

製程的選擇並非孤立決定，而是與目標性質互相牽制。例如要製作螢光純淨的量子點，膠體合成中的成核與成長動力學必須被嚴格控制，否則尺寸分布一寬，發光光譜就會變得模糊。這正是「製程決定結構、結構決定性質、性質決定性能」這條鏈在奈米世界的具體展現。

看一個例子

量子點顯示器中的硒化鎘

讓我們把上述原理串起來，看一個完整的工程案例：QLED 電視中的紅光量子點。

工程目標是製造出在約 630 nm（純紅光）發光、且半高寬（線寬）極窄的發光體。製程上，工程師採用熱注入法（hot-injection）的膠體合成：在高溫下快速注入前驅物，使大量晶核「同時」生成（成核期），接著降溫讓晶核緩慢長大（成長期）。藉由精準控制溫度與時間，可讓所有顆粒長到幾乎相同的大小——例如直徑約 6 nm。

依據量子侷限的 $E_n \propto 1/L^2$ 關係，這個尺寸對應的能隙恰好落在紅光波段；若想要綠光，就把顆粒縮小到約 3 nm。為了避免表面懸鍵造成的非輻射複合（讓螢光變暗），工程師再包覆一層硫化鋅（ZnS）殼層形成「核—殼」結構，把電子—電洞對牢牢限制在核心、提高發光效率。

於是，同一種化學配方、同一條產線，僅僅透過「控制顆粒長多大」與「包不包殼」，就調製出整組色彩純淨的紅綠藍三原色。這就是奈米材料「尺寸即性質、製程即設計」最具說服力的工業實證。

重點回顧

• 奈米材料指至少一個維度落在 1–100 nm 的材料；同一化學成分在奈米尺度下可展現與塊材截然不同的光、電、力學與催化性質。
• 兩大核心機制：表面效應（$S/V \propto 1/d$，表面原子比例暴增、活性增強）與量子侷限效應（$E_n \propto 1/L^2$，能階離散化、能隙隨尺寸縮小而變寬）。
• 依受限維度可分為 0D（量子點）、1D（奈米線/管）、2D（石墨烯）等；成分相同但結構/形貌不同，性質可天差地別（如碳的石墨烯、奈米管、富勒烯）。
• 製程分為由上而下（微影、球磨）與由下而上（溶膠凝膠、CVD、膠體合成），製程的尺寸控制能力直接決定最終性能。
• 量子點以尺寸調色、奈米觸媒以高表面積提效，皆是「結構—性質—製程—性能」貫穿邏輯在奈米尺度的體現。

深入探討（研究所視角）

進入研究層次，奈米材料領域有幾個值得深思的方向。

其一，尺寸均勻性與系綜（ensemble）性質。 工程上我們量到的螢光光譜、催化活性，往往是大量顆粒的平均結果。即使每個顆粒都遵循 $E_n \propto 1/L^2$，只要尺寸分布有一定寬度，宏觀光譜就會被「不均勻展寬」（inhomogeneous broadening）掩蓋掉單顆粒的本徵線寬。如何透過合成動力學（如分離成核與成長階段、digestive ripening）逼近單分散（monodisperse），是膠體化學的核心課題。單顆粒光譜學（single-particle spectroscopy）則繞過系綜平均，直接揭露個別顆粒的閃爍（blinking）等量子行為。

其二，表面即材料。 在奈米尺度，表面配位基（ligand）不再是次要的「外殼」，而是決定材料電子結構、膠體穩定性與催化選擇性的關鍵。配位基工程（ligand engineering）已成為調控量子點傳輸性質與鈣鈦礦奈米晶穩定性的主戰場。一個深刻的觀念是：奈米顆粒沒有「純淨的內部」與「髒污的表面」之分，整顆粒子幾乎都是介面。

其三，熱力學與動力學的尺寸依賴。 奈米尺度下，連最基本的物理常數都會改變。例如熔點會隨尺寸下降（Gibbs–Thomson 效應），可粗略寫為

$$ T_m(r) = T_m^{\text{bulk}}\left(1 - \frac{2\gamma_{sl}}{\rho_s L_f r}\right) $$

其中 $\gamma_{sl}$ 是固液界面能、$L_f$ 是熔化潛熱、$r$ 是顆粒半徑。數奈米的金顆粒熔點可比塊材低數百度。這對奈米材料的熱穩定性與燒結行為有深遠影響。

其四，從個體到組裝。 真正的應用往往需要把奈米單元「組裝」成功能性的更大結構——超晶格（superlattice）、奈米複合材料（nanocomposite）。如何讓組裝後的集體性質（如耦合的電漿共振、能量轉移）服務於設計目標，而非淪為缺陷的溫床，是連結奈米科學與宏觀工程的最後一哩路。

其五，安全與責任。 高表面活性是雙面刃：奈米顆粒的生物相容性、環境宿命（environmental fate）與毒理機制仍有許多未知。負責任的奈米科技（responsible nanotechnology）要求研究者在追求性能的同時，將生命週期評估與安全設計納入考量。這不只是工程問題，更是材料科學家的社會責任。
