為什麼同樣是鐵，有的可以淬火變硬，有的卻不行？

為什麼同樣是鐵，有的可以淬火變硬，有的卻不行？

想像兩塊看起來幾乎一樣的鋼鐵：一塊含碳量約 0.8%，另一塊只有 0.1%。把它們同樣加熱到 850°C 再急速浸入冷水，前者會變得堅硬無比、足以做成刀刃，後者卻幾乎沒有變硬。差別不在於「鐵」本身，而在於冷卻過程中內部出現了哪些相（phase）、以什麼比例、用什麼樣的形貌排列。

這正是相圖（phase diagram）要回答的問題。相圖是材料科學家的「地圖」：它告訴我們在某個成分與溫度下，材料平衡時應該由哪些相組成、各佔多少、以及隨著溫度改變這些相如何彼此轉換。掌握相圖，等於掌握了從成分與熱處理製程預測微結構（microstructure），再從微結構推測性能（properties）的能力——這就是材料科學「結構—性質—製程—性能」四角關係的核心樞紐。

相、組成與自由度：先把詞講清楚

在談相圖之前，必須先區分三個常被混用的詞。

相（phase）指的是一個在化學成分與物理結構上均勻、且與其他部分有明確界面分隔的區域。冰水混合物有兩個相（固態冰與液態水），即使它們化學式都是 H₂O。鹽溶在水裡是單一相（均勻的鹽水），但若鹽過飽和析出固體鹽粒，就變成兩相。

成分（composition）指系統中各組元（component）的比例，通常以重量百分比（wt%）或原子百分比（at%）表示。一個 Cu-40wt%Ni 的合金，意思是 100 克裡有 40 克鎳、60 克銅。

自由度（degrees of freedom）則由 Gibbs 相律（Gibbs phase rule）描述。對於不考慮壓力變化（凝聚系統、壓力固定）的材料系統：

$$F = C - P + 1$$

其中 $C$ 是組元數、$P$ 是共存的相數、$F$ 是自由度（可獨立變動而不改變相數的變數個數）。以二元系統（$C=2$）為例：在單相區 $P=1$，故 $F=2$，溫度與成分都能自由調整；在兩相共存區 $P=2$，$F=1$，只要定了溫度，兩個相各自的成分就被唯一決定了；在三相共存（如共晶點）$P=3$，$F=0$，這是一個固定的溫度與成分，稱為不變反應（invariant reaction）。

相律是相圖的「文法」。當你看不懂某條線或某個點代表什麼時，回頭數一數相數，往往就豁然開朗。

二元等溫全溶系統：最乾淨的入門案例

最容易理解的相圖是完全互溶（isomorphous）系統，典型代表是 Cu-Ni（銅鎳）。銅與鎳的原子半徑相近、晶體結構同為面心立方（FCC）、價數相近，因此在固態下能以任意比例互相溶解，形成單一固溶體（solid solution）。

這類相圖只有三個區域，由兩條曲線分隔： - 液相線（liquidus）：之上全為液相 L。 - 固相線（solidus）：之下全為固相 α。 - 兩線之間是 L + α 兩相區。

關鍵技巧是讀出兩相區內任一點的資訊。在 $T$ 溫度、整體成分 $C_0$ 的點，畫一條水平的連接線（tie line）橫跨兩相區，它與液相線、固相線的交點分別給出該溫度下液相的成分 $C_L$ 與固相的成分 $C_\alpha$。

至於兩相各佔多少，用槓桿法則（lever rule）。把連接線想成一根以 $C_0$ 為支點的槓桿：

$$W_\alpha = \frac{C_0 - C_L}{C_\alpha - C_L}, \qquad W_L = \frac{C_\alpha - C_0}{C_\alpha - C_L}$$

注意每一相的重量分率，用的是「對面那一段」的長度——離哪個相愈遠，那個相愈少。這個質量守恆的直覺，是相圖計算最常考、也最容易記混的地方。

不平衡的代價：偏析與顯微均質化

相圖描述的是平衡狀態——假設冷卻夠慢、原子有足夠時間擴散到該去的地方。但真實鑄造往往冷得很快，固相內部來不及均勻化，於是先凝固的部分鎳含量高、後凝固的部分鎳含量低，形成成分由晶粒中心向外漸變的枝晶偏析（coring / dendritic segregation）。

這提醒我們：相圖預測的是「終點」，動力學決定「能不能到達終點」。工業上常用均質化退火（homogenization annealing）——把鑄件長時間維持在高溫讓擴散抹平成分梯度——來修正偏析。這也是「製程」如何介入「結構」的具體例子：同樣的成分，平衡冷卻與快速冷卻會給出截然不同的微結構與性能。

共晶反應：兩個固相聯手結晶

並非所有元素都像 Cu-Ni 那樣親密。當兩種元素在固態下溶解度有限時，會出現共晶（eutectic）系統，典型如 Pb-Sn（鉛錫，傳統焊料）或 Al-Si。

共晶系統的核心是一個不變反應：在某個特定溫度 $T_E$ 與成分 $C_E$（共晶點），液相同時冷卻析出兩個固相：

$$L \xrightarrow{\text{冷卻}} \alpha + \beta$$

由相律 $F = C - P + 1 = 2 - 3 + 1 = 0$，這個反應發生在固定的溫度與成分，溫度在反應進行時維持不變（像純物質凝固一樣有平台）。

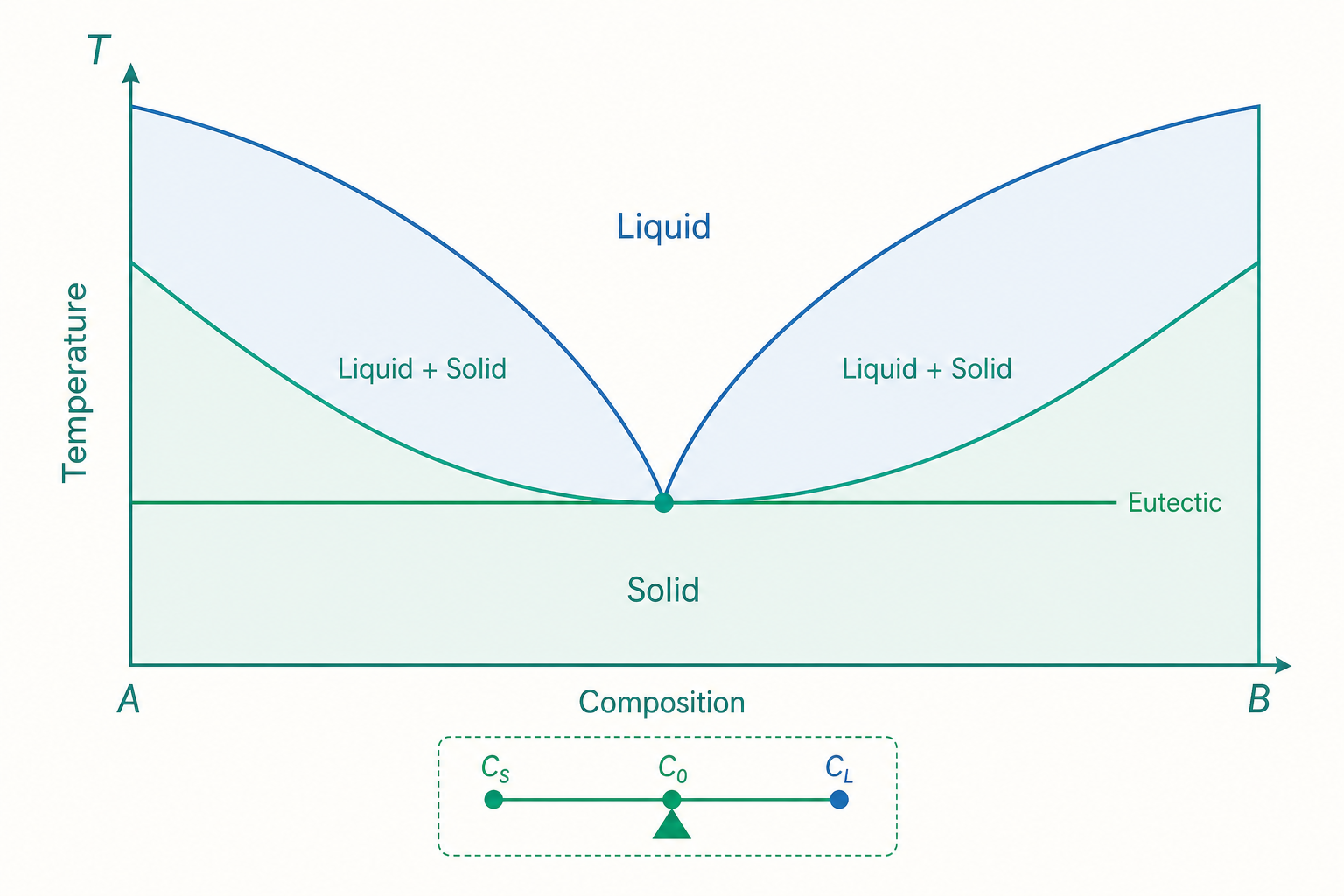

共晶系統相圖比全溶系統多了幾個要素：兩端各有有限固溶度的 α 與 β 單相區、它們的溶解度極限（solvus）線會隨溫度下降而往內縮、以及中央的共晶水平線。共晶成分的合金凝固時會形成 α 與 β 交替的層狀（lamellar）共晶組織，這種精細的兩相交織賦予焊料良好的流動性與機械性質。

值得一提的是共晶帶來的熔點降低效應：共晶成分的熔點低於任一純組元，這正是焊料要選共晶或近共晶成分的原因——低溫即可熔化作業，又能在凝固時形成穩定組織。

鐵碳相圖：回答開頭那個問題

現在回到開頭的鋼鐵問題。Fe-C（鐵碳）相圖是材料工程最重要的相圖，雖然嚴格說鋼鐵是 Fe-Fe₃C 的亞穩系統，但它解釋了幾乎所有碳鋼熱處理的邏輯。

鐵在不同溫度有不同晶體結構：低溫的 α 鐵（肥粒鐵 / ferrite，BCC）碳溶解度極低（室溫僅約 0.008%），高溫的 γ 鐵（沃斯田鐵 / austenite，FCC）碳溶解度則高得多（最高約 2.1%）。FCC 的緻密堆積反而留有較大的八面體間隙容納碳原子，這是 FCC 溶碳能力遠高於 BCC 的關鍵。

Fe-C 圖上有個著名的共析反應（eutectoid，與共晶類似但起始相是固相）：在 727°C、含碳 0.76% 處，

$$\gamma \xrightarrow{727°C} \alpha + \text{Fe}_3\text{C}$$

沃斯田鐵分解為肥粒鐵與雪明碳鐵（cementite, Fe₃C）交替的層狀組織，稱為波來鐵（pearlite）。

這解釋了為什麼含碳量決定可硬化性：含碳 0.8% 的鋼幾乎完全是沃斯田鐵化後可轉成波來鐵或——若急冷——形成過飽和碳的麻田散鐵（martensite）這種又硬又脆的相；而含碳僅 0.1% 的鋼裡可形成的硬相比例太少，淬火效果有限。碳含量 × 冷卻速率 = 微結構 = 硬度，這條鏈正是熱處理工程的根本。

看一個例子

考慮一塊 Cu-35wt%Ni 合金，緩慢冷卻到 1250°C。查 Cu-Ni 相圖（此溫度落在 L+α 兩相區），假設該溫度的連接線給出液相成分 $C_L = 32\,\text{wt\%Ni}$、固相成分 $C_\alpha = 43\,\text{wt\%Ni}$。問：此時固相佔多少？

套用槓桿法則：

$$W_\alpha = \frac{C_0 - C_L}{C_\alpha - C_L} = \frac{35 - 32}{43 - 32} = \frac{3}{11} \approx 0.27$$

$$W_L = \frac{C_\alpha - C_0}{C_\alpha - C_L} = \frac{43 - 35}{43 - 32} = \frac{8}{11} \approx 0.73$$

也就是說，在 1250°C 平衡時，約 27% 的質量已凝固成富鎳的固相，其餘 73% 仍是液相。隨著繼續冷卻，連接線下移、固相比例上升、且固相與液相的成分都沿各自曲線往低鎳方向移動——這正是「為什麼鑄件冷卻過程中成分會漂移、進而導致偏析」的相圖根據。若把同樣的方法用在 Fe-C 圖共析點下方，就能算出波來鐵中肥粒鐵與雪明碳鐵的比例（約 88% 肥粒鐵 + 12% 雪明碳鐵）。

重點回顧

• 相圖是材料的地圖：給定成分與溫度，它告訴你平衡時有哪些相、各佔多少、形貌如何，是連接成分／製程與微結構／性能的橋樑。
• 相律 $F = C - P + 1$ 是文法：兩相區自由度為 1（定溫即定相成分），三相共存自由度為 0（共晶、共析等不變反應發生在固定溫度與成分）。
• 連接線讀成分、槓桿法則算比例：每一相的分率用「對面那段」長度除以連接線總長，記住「離得遠的相比較少」。
• 平衡是終點、動力學決定能否抵達：快速冷卻造成枝晶偏析，需靠均質化退火修正；麻田散鐵更是完全跳過平衡的亞穩相。
• Fe-C 相圖統御碳鋼熱處理：共析反應 $\gamma \to \alpha + \text{Fe}_3\text{C}$ 與碳含量決定可形成多少硬相，是「淬火能不能變硬」的根本答案。

深入探討（研究所視角）

相圖在大學課程裡常被當成「查表工具」，但它背後其實是嚴謹的熱力學最小化問題。每個相在給定溫度、壓力、成分下都有一條 Gibbs 自由能曲線 $G(x)$，系統的平衡相組合，就是讓總自由能最低的那一組——幾何上對應於對所有相的 $G$-$x$ 曲線取公切線（common tangent），切點即為共存相的平衡成分。連接線、槓桿法則、不變反應，全都是這個公切線構造在不同溫度下的投影。理解這一層，相圖就從死記的圖形變成可推導的結果。

這套思維在工程上的延伸，就是 CALPHAD（CALculation of PHAse Diagrams）方法。它用熱力學模型（如正規溶液、亞晶格模型）參數化各相的自由能，再以實驗數據回歸出參數，最後讓電腦對多元系統（五元、六元甚至更多）求解平衡。今天設計高溫合金、鋁合金、甚至高熵合金（high-entropy alloys）時，工程師很少手繪相圖，而是用 Thermo-Calc、Pandat 等軟體即時計算任意成分的相平衡與相分率。

更前沿的議題是把平衡相圖與動力學耦合。傳統相圖無法直接告訴你麻田散鐵或非晶相何時出現，因為這些是被動力學「凍結」的亞穩產物。相場法（phase-field modeling）結合 CALPHAD 自由能與擴散方程，能模擬微結構隨時間的真實演變——枝晶生長、共晶層片粗化、析出相形貌變化——把「相圖能不能達到」這個動力學問題量化。對研究者而言，相圖不是終點，而是建構整合計算材料工程（ICME, Integrated Computational Materials Engineering）的起點：從原子尺度的自由能，一路串接到零件尺度的性能預測，正是當代材料設計從「試誤」走向「計算驅動」的核心路徑。
