為什麼自由女神像會變成那一身青綠？而鐵釘卻只會爛成一堆鏽屑？

為什麼自由女神像會變成那一身青綠？而鐵釘卻只會爛成一堆鏽屑？

紐約港的自由女神像通體是一種優雅的青綠色，許多人以為那是設計時就漆上的顏色，其實不然——她的外殼是純銅，剛落成時是亮閃閃的紅銅色，是經年累月的腐蝕（corrosion）讓表面長出一層青綠色的鹼式碳酸銅。耐人尋味的是，這層綠鏽不但沒有把銅吃穿，反而像一件盔甲，保護底下的金屬不再繼續被侵蝕一百多年。

同樣是金屬被環境侵蝕，鐵釘的下場卻完全相反：紅褐色的鐵鏽（Fe₂O₃·nH₂O）疏鬆易剝落，一層剝掉露出新鮮的鐵，再繼續生鏽，最後整根爛穿。同樣是氧化，為什麼銅的鏽能保護自己、鐵的鏽卻會自我毀滅？ 這正是腐蝕科學的核心問題。腐蝕每年在全球造成的損失約佔 GDP 的 3%–4%——相當於數兆美元，比所有天災加起來還多。本文帶你理解金屬為什麼會腐蝕、不同腐蝕長什麼樣子，以及工程師如何用「結構—環境—製程—防護」的思維把材料的壽命延長數十倍。

腐蝕的本質：金屬「想要」回到礦石的狀態

要理解腐蝕，得先接受一個略反直覺的事實：對絕大多數金屬而言，被腐蝕掉的狀態（氧化物、氫氧化物）才是熱力學上更穩定、能量更低的狀態。我們從礦石中冶煉出純金屬，是耗費大量能量「逆天而行」把它從低能量態抬到高能量態；而腐蝕，不過是金屬自發地、緩慢地把這些能量釋放掉，回到它原本的礦石形貌。鐵礦石本來就是氧化鐵，我們煉成鐵，鐵又生鏽變回氧化鐵——一個完整的循環。

這個自發性可以用電化學（electrochemistry）精確描述。金屬腐蝕的本質是一個電化學反應，需要同時具備四個要素，缺一不可，工程上稱為「腐蝕電池（corrosion cell）」：

• 陽極（anode）：金屬在此被氧化、失去電子而溶解。以鐵為例：$\text{Fe} \rightarrow \text{Fe}^{2+} + 2e^-$
• 陰極（cathode）：電子在此被消耗，發生還原反應。在中性含氧水溶液中最常見的是氧氣還原：$\text{O}_2 + 2\text{H}_2\text{O} + 4e^- \rightarrow 4\text{OH}^-$
• 電解質（electrolyte）：能導離子的介質（如含鹽的水膜），讓離子流動形成迴路。
• 金屬迴路：陽極與陰極之間要有電子導通的路徑。

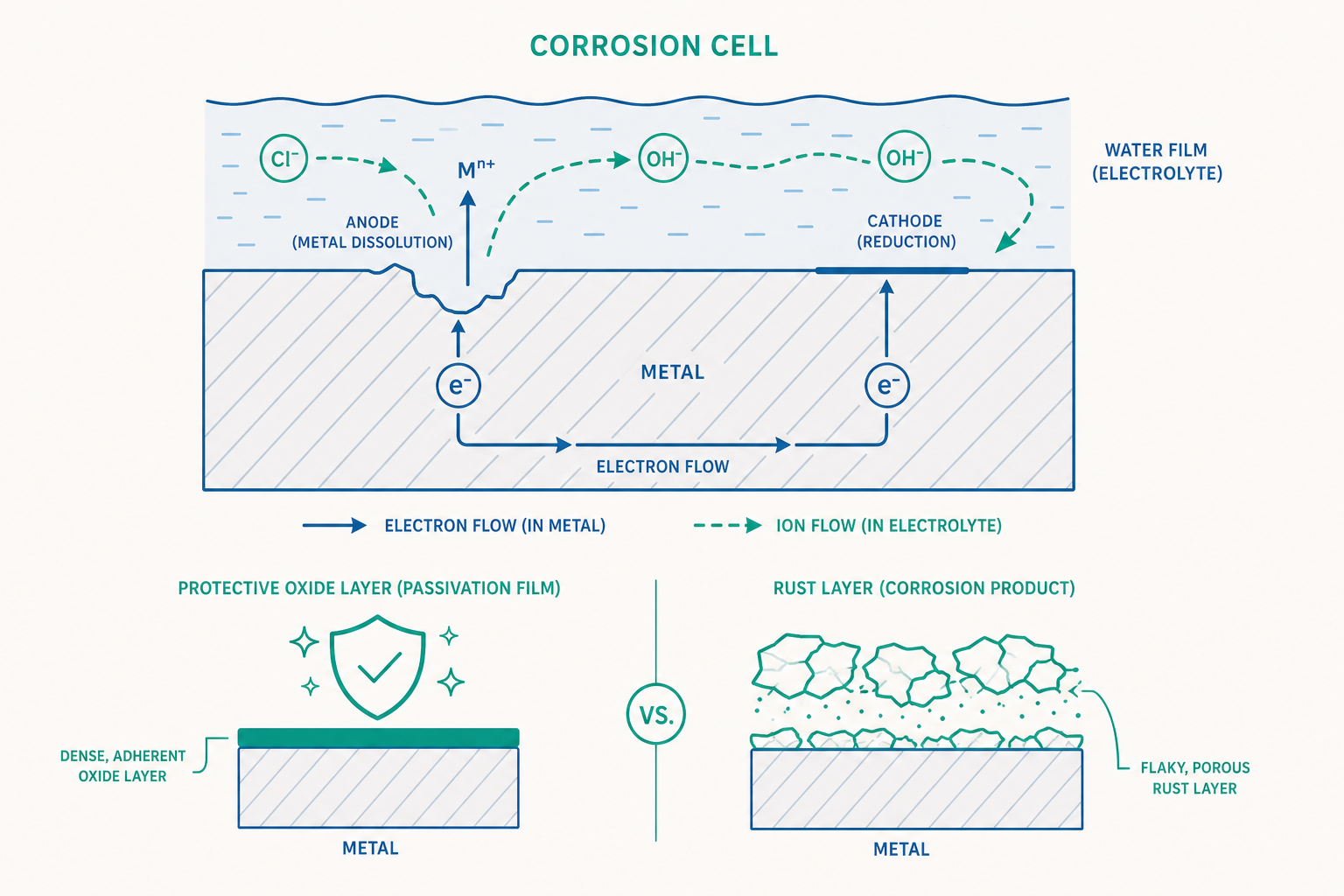

把這四者連起來，就構成一個微型電池：電子在金屬內從陽極流向陰極，離子在電解質中流動補完迴路，金屬就在陽極處一點一點地溶解掉。這也解釋了為什麼乾燥的金屬幾乎不腐蝕——沒有電解質（水膜），離子迴路無法形成。沙漠中的鐵器可保存千年，潮濕沿海的鋼構卻幾年就鏽穿，差別正在這裡。

電位序：誰先犧牲，由「電化學序」決定

當兩種不同金屬接觸又同處於電解質中，它們不會「平等受罪」。每種金屬都有一個傾向失去電子的程度，可用標準電極電位（standard electrode potential）或工程上更實用的電位序（galvanic series）來排序。電位較負（較活潑）的金屬會優先當陽極被犧牲，電位較正（較惰性）的當陰極而受保護。

排在活潑端的有鎂、鋅、鋁；排在惰性端的有銅、銀、金、白金。鐵介於中間。這個排序是伽凡尼腐蝕（galvanic corrosion，異種金屬腐蝕）的根源：當你把鋼螺絲鎖進銅板、又泡在海水裡，鋼（較活潑）會被加速腐蝕，銅則安然無恙。許多船舶與管路的早期失效都肇因於設計者無意間把活潑與惰性金屬直接接觸。

但這個機制反過來也能救命——這就是犧牲陽極法（sacrificial anode）：在鋼船殼或地下鋼管上刻意焊接一塊鋅塊或鎂塊。因為鋅比鐵活潑，整個電池會優先溶解鋅來保護鐵。鋅塊被消耗完就換一塊，用便宜的金屬延長昂貴結構的壽命。鍍鋅鋼板（galvanized steel）能防鏽，靠的也是同一招：即使鍍層被刮破露出鐵，周圍的鋅仍會犧牲自己保護那片裸露的鐵——這是「陰極保護（cathodic protection）」的精髓。

鈍化：為什麼不鏽鋼能「不鏽」

回到開頭的問題：銅的青綠鏽會保護自己，鐵鏽卻會自我毀滅，關鍵在於氧化層的緻密程度與附著力。這引出腐蝕科學最重要的概念之一——鈍化（passivation）。

某些金屬（鋁、鉻、鈦及含鉻的不鏽鋼）暴露於含氧環境時，表面會瞬間長出一層極薄（僅數奈米）、緻密、無孔、與基材牢牢結合的氧化膜（鈍化膜，passive film）。這層膜把底下的金屬與環境完全隔開，腐蝕反應因此幾乎停止。鋁製品不會像鐵那樣鏽穿，正是表面那層緻密的 Al₂O₃ 在保護它，且一旦被刮破還能自我修復（self-healing）——只要有氧，新露出的鋁立刻再長出氧化膜。

不鏽鋼（stainless steel）就是利用這個原理設計的。它在鐵中加入至少約 12% 的鉻（Cr），鉻在表面形成一層富鉻的氧化膜（Cr₂O₃），把鋼牢牢護住。鉻含量越高、再加上鎳（Ni）穩定沃斯田鐵相，耐蝕性越好——這就是為什麼餐具、醫療器械、化工槽體都用不鏽鋼。

氧化膜會保護還是會毀滅，可由 Pilling–Bedworth 比（PBR）粗略判斷：

$$\text{PBR} = \frac{V_{\text{氧化物}}}{V_{\text{金屬}}} = \frac{M_{\text{ox}} \cdot \rho_{\text{metal}}}{n \cdot M_{\text{metal}} \cdot \rho_{\text{ox}}}$$

其中 $V$ 是體積、$M$ 是莫耳質量、$\rho$ 是密度、$n$ 是每個氧化物分子含的金屬原子數。當 PBR < 1，氧化物體積比金屬小，膜會被拉裂、無法完整覆蓋（如鎂，PBR≈0.81，故鎂氧化層疏鬆不保護）；當 PBR > 2，氧化物體積過大，內應力使膜剝落（如鐵的部分氧化物）；只有 1 < PBR < 2 時，膜緻密貼合、形成有效保護（如鋁約 1.28、鉻約 2.0 附近）。這條簡單的判據，量化地解釋了「為什麼有些金屬越氧化越安全、有些卻越氧化越糟」。

腐蝕的眾多面貌：不是只有「生鏽」一種

工程上腐蝕的型態遠比「均勻生鏽」複雜，且最危險的往往不是看得見的那種：

• 均勻腐蝕（uniform corrosion）：整個表面以大致相同速率變薄，如裸鋼在大氣中生鏽。它最不可怕——因為可預測、可用增加厚度的方式留「腐蝕裕度」。
• 孔蝕（pitting corrosion）：在鈍化膜的局部弱點（如氯離子破壞處）發生集中侵蝕，往深處鑽出針孔般的蝕孔。表面看似完好，內部卻已穿孔，是不鏽鋼在含氯環境（海水、泳池）最危險的失效模式。
• 縫隙腐蝕（crevice corrosion）：在墊片下、螺栓接縫、沉積物底下這類停滯的窄縫中，因為氧氣難以補充、形成局部酸化環境而加速腐蝕。
• 晶間腐蝕（intergranular corrosion）：腐蝕沿晶界優先進行。不鏽鋼焊接後若處理不當，鉻會在晶界析出成碳化鉻，使鄰近區域「貧鉻」失去鈍化能力，沿晶界被吃穿，稱為敏化（sensitization）。
• 應力腐蝕開裂（stress corrosion cracking, SCC）：拉應力 + 腐蝕環境的「致命組合拳」。單獨任一條件都不會破壞，兩者疊加卻能讓裂縫在遠低於材料強度的應力下悄悄擴展，是壓力容器、飛機構件最受忌憚的失效之一。

把這些放在一起看會發現一條主線：最危險的腐蝕是「局部集中」而非「全面均勻」的，因為它隱蔽、難檢測、且常導致毫無預警的脆性破壞。

看一個例子

讓我們看一個真實而慘痛的案例邏輯：沿海橋梁鋼筋混凝土的劣化。

混凝土本身呈強鹼性（pH 約 13），這個環境會讓內部鋼筋自然鈍化、形成保護膜，理論上能撐上百年。問題出在兩個外來因素：

1. 氯離子入侵：海風帶來的鹽分（或冬季撒在路面的除冰鹽）中的氯離子，會隨水分滲入混凝土,擴散到鋼筋表面。氯離子是鈍化膜的剋星，它會局部破壞保護膜，啟動孔蝕。
2. 碳化（carbonation）：空氣中的 CO₂ 滲入並與混凝土反應，逐漸把表層的 pH 從 13 降到 9 以下，鋼筋失去維持鈍化所需的鹼性環境。

一旦鋼筋開始腐蝕，致命的連鎖反應就啟動了：鐵鏽的體積膨脹到原本鐵的 2–6 倍（這正是高 PBR 的破壞效應）。膨脹產生的巨大內應力把包覆的混凝土脹裂、剝落，露出更多鋼筋，加速氯離子與氧氣進入，腐蝕越演越烈——這是一個正回饋的惡性循環，最終導致鋼筋斷面減少、結構承載力崩潰。

工程師據此設計防護：選材用環氧樹脂塗層鋼筋或不鏽鋼筋；製程上提高混凝土密實度、降低水灰比以減緩氯離子擴散、增加保護層厚度；主動防護上對重要橋梁施加陰極保護。正是「環境（氯與 CO₂）—結構（鈍化膜被破壞）—製程（混凝土品質）—性能（使用壽命）」的串聯，決定一座橋是撐 30 年還是 100 年。

重點回顧

• 腐蝕的本質是金屬自發回到低能量的氧化態，是一個電化學過程，需要陽極、陰極、電解質、金屬迴路四要素同時存在；沒有水膜（電解質）就幾乎不腐蝕。
• 電位序決定誰被犧牲：活潑金屬當陽極溶解、保護惰性金屬。這既造成異種金屬接觸的伽凡尼腐蝕，也被反過來利用成犧牲陽極法與鍍鋅的陰極保護。
• 鈍化是最強的防線：鋁、鈦、含鉻不鏽鋼能長出緻密氧化膜自我保護；氧化膜是保護還是剝落，可用 Pilling–Bedworth 比（1<PBR<2 才有效保護）判斷。
• 腐蝕型態多樣，局部集中型最危險：孔蝕、縫隙腐蝕、晶間腐蝕、應力腐蝕開裂往往表面完好卻內部失效，導致無預警的脆性破壞。
• 防護是系統工程：從選材（耐蝕合金、塗層）、環境控制（除濕、緩蝕劑）、設計（避免積水縫隙、異種金屬隔離）到主動陰極保護，本質都是切斷腐蝕電池的某個環節。

深入探討（研究所視角）

本文用熱力學的「自發性」說明腐蝕為何發生，但要回答「腐蝕多快」則需要動力學工具。Pourbaix 圖（電位–pH 圖，E–pH diagram）把金屬在不同電位與 pH 下的穩定相（免疫區 immunity、腐蝕區 corrosion、鈍化區 passivation）畫成地圖，讓工程師判斷在特定環境下材料是安全、會溶解、還是會鈍化。而腐蝕速率的定量則靠混合電位理論（mixed potential theory）與 Tafel 外推法：在陽極與陰極極化曲線的交點求出腐蝕電位（$E_{\text{corr}}$）與腐蝕電流密度（$i_{\text{corr}}$），後者透過法拉第定律直接換算成每年的失重或穿透速率。這套電化學量測（如線性極化電阻 LPR、電化學阻抗譜 EIS）是現代腐蝕監測的基礎。

值得深究的是應力腐蝕開裂與氫脆（hydrogen embrittlement）的微觀機制。SCC 涉及力學與電化學的耦合：應力使局部鈍化膜破裂、裸露金屬加速溶解，溶解又使裂尖更尖銳、應力集中更嚴重，形成電化學—力學正回饋。氫脆則是陰極反應產生的氫原子滲入晶格，在差排與晶界富集、降低原子鍵結，使高強度鋼在毫無塑性徵兆下脆斷——這正是高強度螺栓與航太構件設計時必須嚴防的隱形殺手，也說明了為何「越強的鋼往往越怕氫」這個反直覺現象。

更前沿的議題則跳出金屬之外。高溫氧化與熱腐蝕主導燃氣渦輪葉片的壽命，催生了熱障塗層（thermal barrier coatings, TBC）與抗氧化的鎳基超合金；多尺度腐蝕模擬結合密度泛函理論（DFT）計算鈍化膜界面、相場法（phase-field）模擬孔蝕成長，正試圖從原子尺度預測巨觀壽命。同時，材料劣化並不限於金屬：高分子的光氧化老化與水解、陶瓷的應力腐蝕（慢裂縫成長）、複合材料的界面脫層，都是「劣化科學」的範疇。從電化學電池到 DFT 模擬，腐蝕研究的主線始終一致：理解材料與環境界面上發生的反應，才能預測壽命、並用塗層、合金設計與電化學防護精準地延緩那個不可避免的、回歸礦石的過程。
