為什麼一根完美的金屬絲，其實「完美」到無法使用？

為什麼一根完美的金屬絲，其實「完美」到無法使用？

想像你拿到一根理論上「完美無瑕」的純鐵單晶絲——原子排列毫無錯亂、沒有任何缺陷。直覺上你會以為它應該是最堅固的金屬，但事實恰好相反：一根真正無缺陷的鐵晶須（whisker），其理論強度高達數十 GPa，可是一旦讓它含有極少量、恰到好處的「缺陷」，我們反而能把它彎成迴紋針、拉成鋼索、鍛成刀刃。

這聽起來像悖論：缺陷不是壞事嗎？在材料科學（Materials Science）裡，答案是「看情況」。晶體中的缺陷既是材料失效的根源，也是我們得以加工、強化、調控性能的關鍵。要理解這件事，我們得從原子如何堆疊談起，再一路深入到差排（dislocation）與晶界（grain boundary）。這一篇，我們就把「結構—性質—製程—性能」這條主軸串起來。

從原子堆疊談起：晶格與單位晶胞

固態材料分成晶體（crystalline）與非晶（amorphous）兩大類。晶體的定義是：原子在三維空間中以長程有序（long-range order）的方式週期性排列。我們用「晶格」（lattice）這個抽象的數學概念來描述這種週期性——它是空間中一組規則排列的點，每個點周遭的環境都完全相同。

要描述整個晶體，我們不需要畫出每一個原子，只要找出能夠透過平移重複填滿整個空間的最小重複單元，這就是單位晶胞（unit cell）。對金屬而言，最常見的三種結構是：

• 體心立方（Body-Centered Cubic, BCC）：立方體的八個角各一顆原子，加上正中心一顆。鐵在室溫（α-Fe）、鎢、鉬屬於此類。配位數（coordination number）為 8，原子堆積率（packing factor）約 0.68。
• 面心立方（Face-Centered Cubic, FCC）：八個角加上六個面心。鋁、銅、鎳、沃斯田鐵（γ-Fe）屬於此類。配位數 12，堆積率約 0.74，是最緊密堆積之一。
• 六方最密堆積（Hexagonal Close-Packed, HCP）：鎂、鈦、鋅屬於此類。堆積率同為 0.74，但對稱性較低。

這裡有一個關鍵伏筆：FCC 與 HCP 雖然堆積率相同，但 FCC 的滑移系統（slip system）較多，這直接決定了它們的塑性差異——後面談差排時會回到這一點。

原子間距與晶格常數（lattice parameter $a$）可由幾何關係推得。以 BCC 為例，原子沿體對角線相切，因此原子半徑 $r$ 與晶格常數的關係為：

$$ 4r = \sqrt{3}\,a $$

而 FCC 則沿面對角線相切：

$$ 4r = \sqrt{2}\,a $$

這些看似抽象的幾何關係，其實能讓我們從 X 光繞射量到的晶格常數，反推原子尺寸、計算理論密度，甚至預測相變時的體積變化——這就是為什麼鋼鐵在淬火時體積會膨脹（BCC 的麻田散鐵堆積較鬆）。

完美晶體只存在於課本：缺陷的分類

真實晶體不可能完美。從熱力學角度看，缺陷的存在反而會降低系統的自由能——因為缺陷帶來的組態熵（configurational entropy）增益，在有限溫度下會壓過缺陷生成所需的能量代價。換句話說，在絕對零度以上，晶體本來就「應該」含有一定濃度的缺陷。

我們依照維度把缺陷分成四類：

1. 點缺陷（point defect，零維）：包括空位（vacancy，缺一顆原子）、間隙原子（interstitial）、替代型與間隙型雜質。空位的平衡濃度遵循波茲曼分布：

$$ \frac{N_v}{N} = \exp\!\left(-\frac{Q_v}{k_B T}\right) $$

其中 $Q_v$ 是生成一個空位所需的能量，$k_B$ 是波茲曼常數，$T$ 是絕對溫度。溫度越高，空位越多——這正是高溫擴散（diffusion）加速的根本原因，也是熱處理能改變材料微結構的物理基礎。

2. 線缺陷（line defect，一維）：也就是差排，本節後面詳談。
3. 面缺陷（planar defect，二維）：晶界、相界（phase boundary）、疊差（stacking fault）、孿晶界（twin boundary）。
4. 體缺陷（volume defect，三維）：孔洞、夾雜物、第二相顆粒。

這四類缺陷之間並非各自獨立，它們會交互作用——例如空位聚集可以幫助差排攀移（climb），雜質原子會被差排或晶界「釘住」。理解這些交互作用，正是材料工程師調控性能的著力點。

差排：金屬為什麼能被塑性變形

如果金屬要透過整個原子面同時滑動才能變形，那理論剪切強度應該高達 $G/2\pi$（$G$ 為剪切模數），約是實測值的數百倍到上千倍。實際金屬遠比這軟弱，原因就在差排。

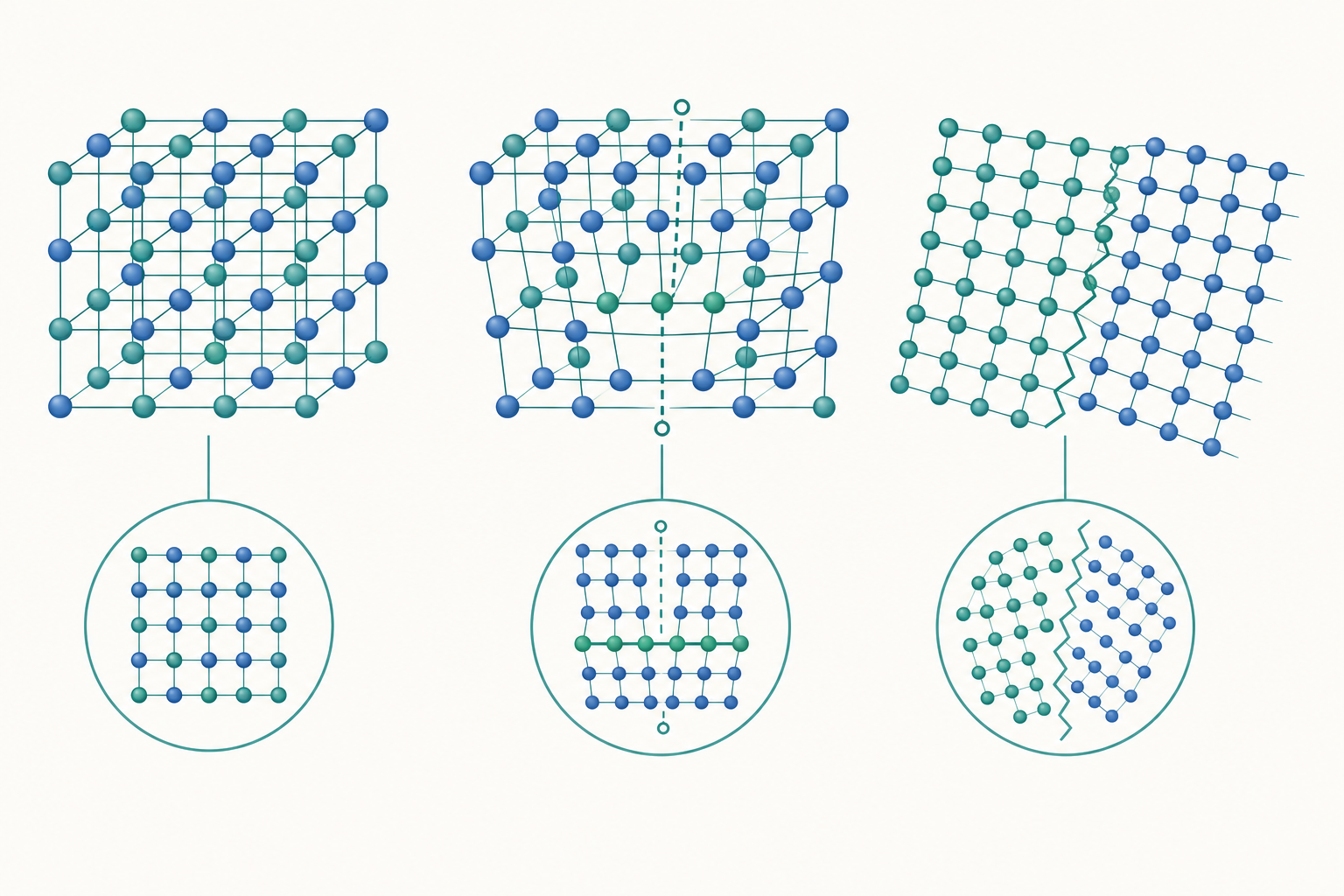

差排是一種線缺陷。最容易想像的是刃差排（edge dislocation）：把它想成在完美晶體中多塞了「半個原子面」，這半面的邊緣就是差排線。當外力作用時，這個多餘半面不需要整面一起移動，而是像「毛毛蟲蠕動」或「移動地毯上的皺褶」一樣，一次只斷裂與重組一排鍵結，逐步推進。這讓塑性變形所需的能量大幅降低。

差排的「位移量與方向」由柏氏向量（Burgers vector，$\vec{b}$）描述。另一種基本型態是螺旋差排（screw dislocation），其柏氏向量平行於差排線；刃差排則垂直。真實差排往往是混合型。

差排只能在特定的滑移系統上移動——也就是「最密堆積面」配上「最密堆積方向」的組合，因為這些方向上的柏氏向量最短、所需能量最低。這就回到前面的伏筆：FCC 有 12 個滑移系統，HCP 在室溫下可動的滑移系統很少，這就是為什麼鋁、銅（FCC）延展性極佳，而鋅、鎂（HCP）相對脆、難以冷加工。

更深刻的是，強化材料的本質，就是阻礙差排運動。四大強化機制全都圍繞這一點：

• 加工硬化（work hardening）：變形產生大量差排，差排彼此糾纏阻礙運動。
• 晶粒細化（grain refinement）：晶界阻擋差排，晶粒越小、晶界越多。
• 固溶強化（solid-solution strengthening）：溶質原子造成晶格扭曲，釘住差排。
• 析出強化（precipitation hardening）：細小第二相顆粒迫使差排繞行或切過。

可以說，材料的強度，本質上是一場「人類如何讓差排寸步難行」的工程。

晶界：多晶材料的雙面刃

我們日常接觸的金屬幾乎都不是單晶，而是由無數方向各異的小晶粒（grain）拼接而成的多晶體（polycrystal）。相鄰晶粒之間取向不同，交界處原子排列被迫扭曲、不匹配，這個過渡區就是晶界。

晶界是高能量區域，也是兩面刃：

• 正面：晶界阻擋差排移動，因此晶粒越細，材料越強。這個關係由著名的 Hall–Petch 方程式量化：

$$ \sigma_y = \sigma_0 + \frac{k_y}{\sqrt{d}} $$

其中 $\sigma_y$ 是降伏強度，$d$ 是平均晶粒直徑，$\sigma_0$ 與 $k_y$ 是材料常數。晶粒越小（$d$ 越小），強度越高。這是少數能同時提升強度與韌性的強化方式，因此工業上極受重視。

• 反面：晶界也是腐蝕、偏析（segregation）、潛變（creep）破壞的優先路徑。高溫下原子沿晶界擴散快，導致晶界滑移與潛變；雜質元素（如鋼中的硫、磷）容易在晶界偏析，造成「晶界脆化」。這就是為什麼高溫渦輪葉片要用單晶或柱狀晶製造——刻意消除橫向晶界，避免潛變失效。

值得注意的是，Hall–Petch 關係在晶粒小到奈米尺度（約 10–20 nm 以下）時會反轉（inverse Hall–Petch），此時晶界體積佔比過高，變形機制改由晶界滑移主導，材料反而變軟。這提醒我們：任何工程經驗法則都有其適用範圍，越界使用就是迷思的開始。

看一個例子

讓我們用一塊冷軋再退火的銅板把整條主軸走一遍。

假設我們從一塊鑄造的粗晶純銅開始。冷軋（cold rolling）這個「製程」會強迫晶粒被壓扁、拉長，同時在晶體內部產生海量差排——差排密度可從退火態的約 $10^{10}\ \text{m}^{-2}$ 暴增到 $10^{15}\ \text{m}^{-2}$。差排彼此糾纏，使銅板變硬變強（加工硬化），但延展性下降、變得難以再加工，這就是「結構」改變導致「性質」改變。

接著我們進行退火（annealing）熱處理。升溫到約 0.4 倍熔點以上，原子獲得足夠的擴散能力，依序發生三個階段：

• 回復（recovery）：差排重新排列、部分抵銷，殘留應力釋放，但晶粒外觀沒太大變化。
• 再結晶（recrystallization）：在高差排密度區成核，長出全新、無應變的等軸晶粒，吃掉舊的變形組織。此時材料硬度驟降、延展性恢復。
• 晶粒成長（grain growth）：若持續加熱，晶界為降低總能量而遷移，小晶粒被大晶粒併吞，平均晶粒尺寸 $d$ 變大。

關鍵的「性能」抉擇在最後一步：依 Hall–Petch 關係，晶粒成長過頭會讓降伏強度下降。所以實務上要精準控制退火溫度與時間，把晶粒尺寸停在既軟到可再加工、又不致過粗而軟弱的甜蜜點。

這就是材料科學的核心循環：透過製程（冷軋＋退火）操控結構（差排密度、晶粒尺寸），進而決定性質（強度、延展性），最終達成所要的性能（可加工又夠強的銅板）。同一塊銅，從未變更化學成分，光靠重新安排缺陷，就能在「軟」與「硬」之間自由切換。

重點回顧

• 晶體以晶格描述其長程有序，單位晶胞是最小重複單元；金屬常見 BCC、FCC、HCP 三種結構，堆積率與滑移系統數決定其延展性差異。
• 缺陷並非全然有害；從熱力學看，有限溫度下晶體本就含有平衡濃度的點缺陷，空位濃度隨溫度呈指數增加，是擴散與熱處理的物理基礎。
• 差排（線缺陷）讓金屬能以遠低於理論值的應力塑性變形；強化材料的本質就是阻礙差排運動，四大強化機制皆源於此。
• 晶界（面缺陷）是雙面刃：依 Hall–Petch 關係，晶粒細化同時提升強度與韌性，但晶界也是腐蝕、偏析與高溫潛變的弱點。
• 「結構—性質—製程—性能」是貫穿材料科學的主軸；冷軋＋退火的銅板示範了如何僅靠調控缺陷，就在軟硬之間切換。

深入探討（研究所視角）

在研究所層級，上述「平均場」式的描述會被更精細的理論與量測取代。

差排理論的深化：刃差排與螺旋差排只是教學上的理想型，真實塑性由差排的增殖、交互作用與動力學主導。Frank–Read 源解釋了差排如何在變形過程中自我增殖；位錯動力學模擬（Discrete Dislocation Dynamics, DDD）能直接追蹤數百萬條差排線的演化。在連續尺度上，晶體塑性有限元素法（Crystal Plasticity Finite Element Method, CPFEM）把各晶粒的滑移系統取向與硬化規律納入，預測多晶體的非均勻變形與織構（texture）演化。這些是當代計算材料學的核心工具。

Hall–Petch 的微觀機制與極限：經典 Hall–Petch 以差排堆積（dislocation pile-up）模型推導，但在奈米晶與梯度奈米結構（gradient nano-grained）材料中，變形機制轉為晶界滑移、晶界遷移與部分差排發射，導致反轉現象。近年「梯度結構」與「異質結構」（heterostructured materials）研究正是利用晶粒尺寸的空間梯度，同時取得高強度與高延展性，突破傳統的強度—延性權衡（strength-ductility trade-off）。

缺陷工程作為設計範式：現代材料設計已從「消除缺陷」進化為「設計缺陷」。高熵合金（High-Entropy Alloys, HEA）刻意引入大量替代型點缺陷造成嚴重晶格畸變；析出強化合金（如鎳基超合金）精準調控 $\gamma'$ 相的尺寸、體積分率與錯配度；TWIP/TRIP 鋼則利用孿晶與相變誘發塑性。配合原子探針斷層掃描（Atom Probe Tomography, APT）與像差校正穿透式電子顯微鏡（aberration-corrected TEM）等原子尺度表徵手段，研究者已能直接「看見」單一原子與差排核心。

展望：機器學習勢能（machine-learning interatomic potentials）正讓大尺度、高精度的缺陷動力學模擬成為可能，而材料基因組（Materials Genome）倡議則把缺陷—性質的對應關係系統化為可搜尋的資料庫。對 Uedu 的學習者而言，掌握本文的晶格、差排與晶界三大基石，正是進入這些前沿領域的入場券。
