入門篇說「缺陷常是好事」，但好到什麼程度？我們能不能算出來？

入門篇說「缺陷常是好事」，但好到什麼程度？我們能不能算出來？

入門篇給了一個讓很多人意外的結論：金屬之所以能被彎折而不立刻斷裂，是因為差排（dislocation） 能在晶格中滑移；而許多強化金屬的手段——加合金、細化晶粒、冷加工——本質上都是在「設計缺陷」，刻意阻礙差排運動。

這個說法是對的，但它停在定性層次。對已經讀過入門的你，真正該問的下一個問題是：這些強化手段，每一種能讓材料變強多少？能不能寫成公式、加總起來、甚至拿來設計合金？ 更尖銳的是——既然強化幾乎都是在「擋差排」，那當我們把差排擋得越來越死，材料會不會反而變得越來越脆，最後一碰就裂？

本文要做的，就是把「缺陷是好事」從一句口號，推進到可以計算、可以權衡、可以設計的定量層次。這正是區分「會用材料」與「會設計材料」的分水嶺。

一切的起點：理論強度與真實強度的巨大落差

要理解為什麼差排這麼重要，得先看一個歷史上的尷尬。

如果一塊金屬是完美晶體，要讓它塑性變形，理論上必須讓整層原子同時相對於下一層滑開。把原子間鍵結強度估算進去，這個理論剪切強度（theoretical shear strength） 大約是剪切模數 $G$ 的六分之一到三十分之一，量級在 $G/10$ 上下，對金屬而言是好幾個 GPa。

但實驗量到的真實金屬，屈服強度往往只有理論值的千分之一到萬分之一。一塊純鐵的屈服強度可能只有幾十 MPa，遠低於理論預測。這個落差曾經是二十世紀初材料科學的最大謎團。

謎底就是差排。1934 年，Taylor、Orowan 與 Polanyi 各自提出：真實晶體裡本來就充滿差排，塑性變形不需要整層原子一起滑動，只要差排這條「原子排列錯位的線」逐步移動，一次只斷開與重接一排鍵結即可。這就像搬一塊大地毯——你不會整塊拖，而是推出一個鼓包再讓它走過去，省力得多。差排的存在，讓真實強度遠低於理論強度。

於是材料強化的邏輯瞬間清晰了：既然差排讓金屬變軟，那麼想讓金屬變強，就要想辦法讓差排動不了。 接下來的每一種強化機制，都是在實現這句話。

四種強化機制，與它們的數學形式

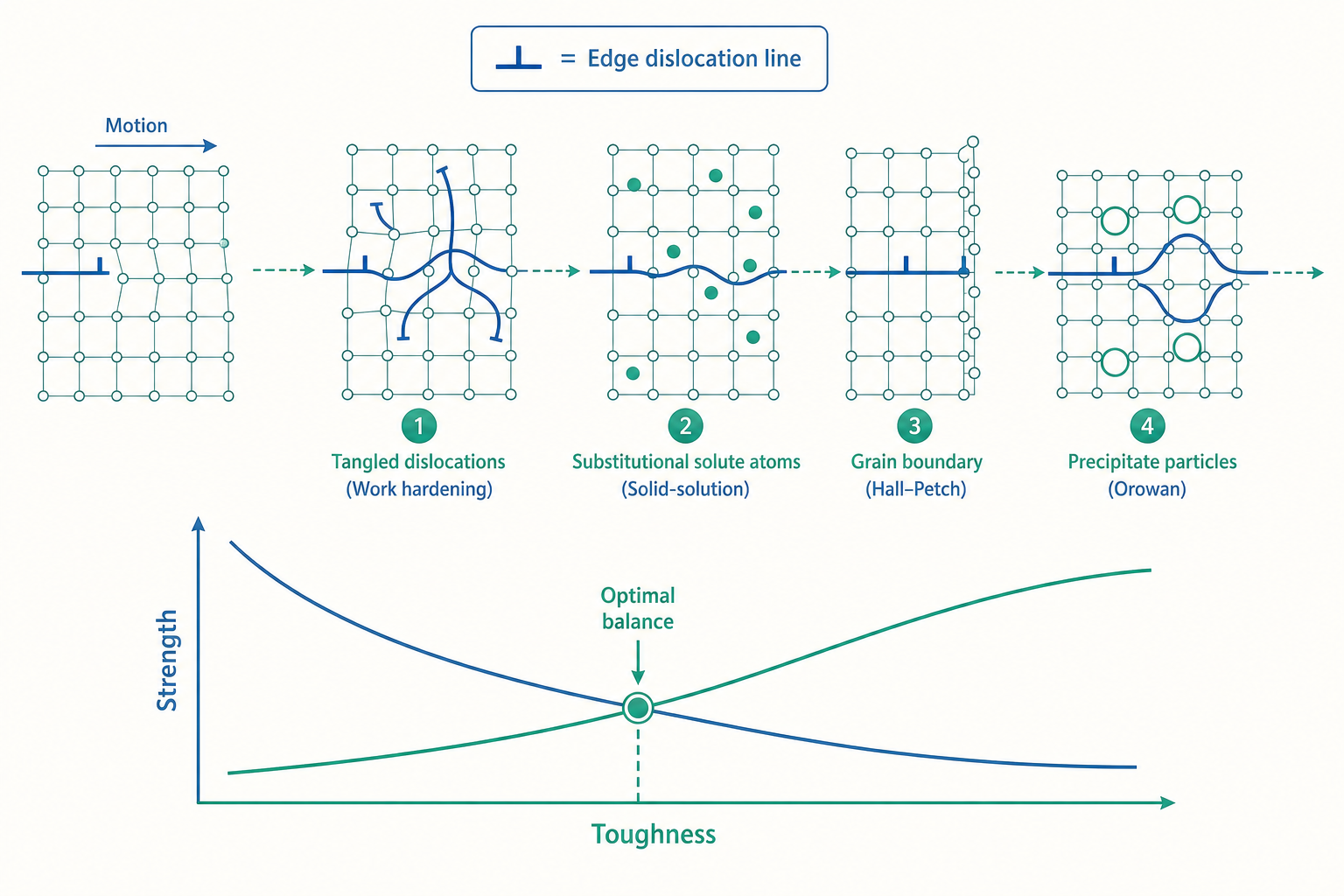

材料科學把阻礙差排運動的手段歸納成四大強化機制。它們的共同精神是「製造障礙」，但障礙的種類不同，公式也不同。

第一，加工硬化（work hardening，又稱應變硬化）。 當你反覆冷彎一根鐵絲，它會越來越硬最後折斷——這就是加工硬化。塑性變形本身會大量增殖差排，差排彼此糾纏、互相卡住，使後續變形越來越難。這個關係由 Taylor 方程描述：

$$\tau = \tau_0 + \alpha \, G \, b \, \sqrt{\rho}$$

其中 $\tau$ 是流變剪應力，$G$ 是剪切模數，$b$ 是差排的柏格斯向量（Burgers vector，量度差排「錯位量」的大小），$\rho$ 是差排密度，$\alpha$ 是約 0.2–0.5 的常數。關鍵在那個平方根：強度隨差排密度的平方根上升。冷加工可以把 $\rho$ 提高好幾個數量級，強度因此顯著增加。

第二，固溶強化（solid-solution strengthening）。 在主金屬裡溶入異種原子（如在銅裡加鋅做成黃銅），這些溶質原子的尺寸與主原子不同，會在晶格中製造局部應變場，差排經過時被「黏」住。強化量大致與溶質濃度 $c$ 的平方根成正比：

$$\Delta\sigma_{ss} \propto \sqrt{c}$$

第三，晶界強化（grain-boundary strengthening）。 入門篇提過晶界是面缺陷。差排在一個晶粒內滑移，到了晶界會被擋下來，因為相鄰晶粒的晶格取向不同，差排無法直接穿越。晶粒越細、晶界越多，差排被擋得越頻繁，材料越強。這就是著名的 Hall–Petch 關係：

$$\sigma_y = \sigma_0 + \frac{k_y}{\sqrt{d}}$$

其中 $\sigma_y$ 是屈服強度，$d$ 是平均晶粒尺寸，$\sigma_0$ 與 $k_y$ 是材料常數。再次出現平方根——這次是晶粒尺寸的負平方根，意味著晶粒越小強度越高。這是少數能「同時提升強度與韌性」的強化機制，因此特別珍貴。

第四，析出強化（precipitation strengthening，又稱第二相強化）。 在基地中析出大量細小的第二相顆粒，差排必須繞過或切過這些顆粒才能前進。入門篇講的鎳基超合金 γ′ 強化相，以及鋁合金中的時效析出，都屬於這一類。差排繞過顆粒所需的應力（Orowan 機制）與顆粒間距 $\lambda$ 成反比：

$$\Delta\tau \approx \frac{G b}{\lambda}$$

顆粒越密、間距越小，強化越強。

你應該已經看出一個美妙的模式：這四種機制的數學形式驚人地相似，都是「某個障礙密度」的某種冪次。它們背後共享同一個物理——障礙之間的平均間距越小，差排越難前進。這就是把「設計缺陷」這句話量化後看到的統一圖像。

看一個例子：四種強化能不能直接相加？

假設你要設計一款高強度鋼，手上同時用了固溶、晶界與析出三種手段。一個常見的工程近似是把各機制的貢獻線性疊加：

$$\sigma_y \approx \sigma_0 + \Delta\sigma_{ss} + \Delta\sigma_{gb} + \Delta\sigma_{ppt}$$

舉個具體的數字練習。設純鐵基底 $\sigma_0 = 50$ MPa；固溶強化貢獻 $\Delta\sigma_{ss} = 80$ MPa；晶界部分，若 $k_y = 0.6\ \mathrm{MPa\cdot m^{1/2}}$、晶粒細化到 $d = 10\ \mu\mathrm{m} = 10\times10^{-6}$ m，則

$$\Delta\sigma_{gb} = \frac{k_y}{\sqrt{d}} = \frac{0.6}{\sqrt{10\times10^{-6}}} \approx \frac{0.6}{3.16\times10^{-3}} \approx 190\ \mathrm{MPa}$$

再加上析出強化 $\Delta\sigma_{ppt} = 200$ MPa，總和約

$$\sigma_y \approx 50 + 80 + 190 + 200 = 520\ \mathrm{MPa}$$

把晶粒從 $10\ \mu$m 再細化到 $1\ \mu$m，$\Delta\sigma_{gb}$ 會從 190 MPa 躍升到約 600 MPa——這就是奈米晶與超細晶材料如此誘人的原因。

但要誠實提醒兩件事。 其一，線性疊加只是工程近似；當兩種機制的應變場彼此重疊、交互作用時，實際應遵循類似 $\sigma_y \approx \sigma_0 + \sqrt{\sum (\Delta\sigma_i)^2}$ 的均方根疊加，總和會略低於直接相加。其二，Hall–Petch 在晶粒小到約 10–20 奈米以下會失效甚至反轉（inverse Hall–Petch）：此時晶界體積佔比太高，變形機制從差排滑移轉為晶界滑動，晶粒越小反而越軟。任何公式都有適用範圍，這正是研究所訓練要培養的判斷力。

強化的代價：強度—韌性的根本矛盾

現在回到本文開頭那個尖銳的問題。我們花了這麼大力氣擋差排，材料確實變強了——但有沒有副作用？

答案是有，而且很根本。差排的滑移正是金屬吸收能量、避免脆性斷裂的機制。 當材料前端有一道裂縫，如果差排還能在裂尖附近大量滑移、產生塑性區，就能把尖端的應力集中「鈍化」掉，吸收大量能量，裂縫不易擴展——這就是韌性（toughness）。可是我們的強化手段全都在限制差排運動，等於同時削弱了這個保護機制。於是出現材料科學最著名的權衡：

強度（strength）與韌性（toughness）通常此消彼長。 越強的材料越脆，越韌的材料越軟。

入門篇用「高強度常伴隨低韌性」一句話帶過這個 trade-off；現在我們知道它的物理根源，就是差排運動的「雙面性」——它讓材料變軟，卻也讓材料變韌。

這個矛盾為什麼這麼重要？因為工程災難往往不是「強度不夠」，而是「韌性不夠」。一個高強度但低韌性的構件，可能在遠低於屈服強度的應力下，因為一道你沒注意到的小裂縫突然脆性斷裂。鐵達尼號的鋼板、二戰自由輪（Liberty ship）的脆斷事故，本質上都是低溫脆性與韌性不足的悲劇。所以材料設計的最高境界，不是把強度推到極限，而是在強度與韌性之間找到最佳平衡。

動手試試：用斷裂力學的尺度感想一想

斷裂力學給了一個量化韌性的指標——斷裂韌性（fracture toughness）$K_{IC}$。它與容許的臨界裂縫尺寸 $a_c$、施加應力 $\sigma$ 的關係是：

$$K_{IC} = Y \, \sigma \sqrt{\pi a_c}$$

其中 $Y$ 是與幾何相關的無因次常數（約為 1）。把它反解，得到構件能容忍的最大裂縫：

$$a_c = \frac{1}{\pi}\left(\frac{K_{IC}}{Y\sigma}\right)^2$$

你來估一個數字：假設某高強鋼 $K_{IC} = 50\ \mathrm{MPa\cdot m^{1/2}}$，設計工作應力 $\sigma = 1000$ MPa、$Y=1$，則

$$a_c = \frac{1}{\pi}\left(\frac{50}{1000}\right)^2 = \frac{1}{\pi}(0.05)^2 \approx 7.96\times10^{-4}\ \mathrm{m} \approx 0.8\ \mathrm{mm}$$

換句話說，只要有一道約 0.8 mm 的裂縫，這根高強鋼就會在工作應力下瞬間脆斷。如果我們選一款強度較低（容許 $\sigma=500$ MPa）但韌性較高（$K_{IC}=100\ \mathrm{MPa\cdot m^{1/2}}$）的材料，重算一次，$a_c$ 會放大到約 13 mm——足足大了十幾倍。這 0.8 mm 對 13 mm 的差距，就是「該選強度還是該選韌性」這個決策的真實重量。許多承受疲勞與衝擊的構件寧可犧牲一些強度，換取容忍裂縫的能力，道理就在這裡。

如何同時要強度又要韌性？製程登場

知道了矛盾，材料科學家當然不甘心被它綁死。過去半世紀的合金設計，很大程度就是在想方設法繞過這個 trade-off。這裡製程再次成為主角，呼應入門篇「製程塑造結構」的主旨，但機制更精緻。

一個漂亮的例子是相變誘發塑性鋼（TRIP steel, Transformation-Induced Plasticity steel）。它的微觀組織中刻意保留了亞穩態的殘留沃斯田鐵（retained austenite）。平常它提供不錯的強度；一旦局部開始變形、應力集中，這些殘留沃斯田鐵會「適時」相變成硬的麻田散鐵，在裂縫前端就地強化、吸收能量，把裂縫擋下來。材料學會了在最需要的位置、最需要的時刻自我強化，於是強度與延性同時提升。汽車業大量使用先進高強鋼（AHSS）保障撞擊安全，背後就是這類巧思。

另一條路是雙相與梯度結構（heterogeneous / gradient structure）：把硬相與軟相、粗晶與細晶刻意搭配在一起，讓軟的部分負責吸能、硬的部分負責承載，在材料內部分工。近年「異質結構材料」成為熱門研究方向，正是因為它能突破均質材料的強度—韌性上限。

這些策略共同說明了一件事：trade-off 不是物理鐵律，而是設計挑戰。 當你深入理解差排、相變、缺陷的交互作用後，就能設計出「結構在受力時動態演化」的材料，繞過看似無解的矛盾。這也正是入門篇四面體範式的進階版——結構不再是靜態的，而是隨製程設定好、能在服役中自我調節的。

重點回顧

• 真實金屬強度遠低於理論強度（差約千分之一），原因是差排讓塑性變形只需逐排斷鍵而非整層滑動；強化的本質就是阻礙差排運動。
• 四大強化機制——加工硬化（$\tau \propto \sqrt{\rho}$）、固溶強化（$\propto\sqrt{c}$）、晶界強化（Hall–Petch，$\propto 1/\sqrt{d}$）、析出強化（Orowan，$\propto 1/\lambda$）——數學形式高度相似，皆源於「障礙間距越小越難滑移」的統一物理。
• 各機制貢獻常以線性或均方根方式疊加估算，但每個公式都有適用範圍（如 Hall–Petch 在奈米晶會反轉）。
• 強化幾乎都會抑制差排滑移，因此強度與韌性常此消彼長；工程災難多源於韌性不足而非強度不足，斷裂韌性 $K_{IC}$ 決定了可容忍的臨界裂縫尺寸。
• 透過 TRIP 鋼、異質／梯度結構等製程設計，可讓材料在服役中動態演化，繞過強度—韌性 trade-off，這是當代合金設計的前沿。

深入探討（研究所視角）

把上述定量圖像往研究前沿推，有三個值得深究的方向。

其一，差排動力學的多尺度模擬。 本文用的都是平均場層級的簡化公式（Taylor、Hall–Petch、Orowan），它們抓住了趨勢卻略過了差排個體的真實行為。研究所層級會進入離散差排動力學（DDD, Discrete Dislocation Dynamics），直接追蹤成千上萬條差排線的增殖、糾纏、交滑移與湮滅，從第一性原理重建宏觀的應力—應變曲線。再往下是分子動力學（MD）與密度泛函（DFT）解析差排核心結構與滑移能障。這條尺度鏈正是入門篇提到的 ICME 在塑性領域的具體實踐，而各尺度間的橋接——如何把原子尺度算出的滑移能障餵進連續體模型——仍是開放難題。

其二，超越平衡相的亞穩態強化。 TRIP 鋼、麻田散鐵、奈米析出這些最強的微觀組織，全是非平衡、亞穩態的產物，無法只靠平衡相圖預測。近年的高熵合金（high-entropy alloys, HEA） 更顛覆了「以單一主元素為基」的傳統思路，用多種主元素的高混合熵穩定單相固溶體，展現出兼具強度與韌性的異常組合，挑戰著既有的強化理論框架。理解這些材料，需要把熱力學、動力學與差排理論整合到平衡相圖之外。

其三，資料驅動的逆向設計。 傳統流程是「給定成分與製程，預測性質」；前沿正反過來——給定目標性質（例如同時要 $\sigma_y > 1500$ MPa 且 $K_{IC} > 80\ \mathrm{MPa\cdot m^{1/2}}$），用機器學習與貝氏最佳化在巨大的成分—製程空間中逆向搜尋最佳解。 這呼應了 Educational Omics 強調的資料驅動精神：當我們能把多尺度、跨機制的材料資訊整合成可分析的資料，材料發現的速度就會質變。對有志深入的你，建議的學習路徑是：先把差排理論與斷裂力學的基本方程吃透，建立對「強度從哪來、韌性為何流失」的物理直覺，再進入計算材料學與資料科學的整合領域——因為再強大的演算法，都取代不了對機制的理解。
