同樣是鐵，為什麼有的能彎成迴紋針，有的卻硬得能削鐵如泥？

同樣是鐵，為什麼有的能彎成迴紋針，有的卻硬得能削鐵如泥？

把一根迴紋針掰彎，它乖乖就範；可是同樣以鐵為主成分的車刀，卻能在車床上切削鋼塊而不變形。更奇妙的是，一塊燒紅的刀坯，師傅把它丟進冷水裡「淬火」的瞬間，原本軟韌的金屬竟變得又硬又脆——成分一個原子都沒變，性質卻天差地別。

這正是金屬材料最迷人也最實用的地方：同一種元素組成，可以透過添加少量其他原子（合金化）與安排原子的排列方式（熱處理），調出橫跨數十倍強度範圍的性能。理解這背後的原理，你就能回答工程界最核心的問題之一：我要的這個零件，該選什麼鋼、怎麼處理，才能既不會斷、又不會太貴。本文以鋼鐵為主角，帶你走過「結構決定性質、製程改變結構」這條材料科學的主軸。

從一顆原子說起：金屬鍵與晶體結構

金屬之所以能導電、能延展、能反覆敲打而不碎，根源在它獨特的金屬鍵（metallic bond）。金屬原子把最外層的價電子貢獻出來，形成一片可以自由流動的「電子海」，而帶正電的離子實則整齊排列在電子海中。這片電子海像膠水一樣把離子黏在一起，卻又不指定方向——這就解釋了為什麼金屬可以塑性變形：原子層之間滑動時，鍵結不會像離子晶體或共價晶體那樣立刻崩斷。

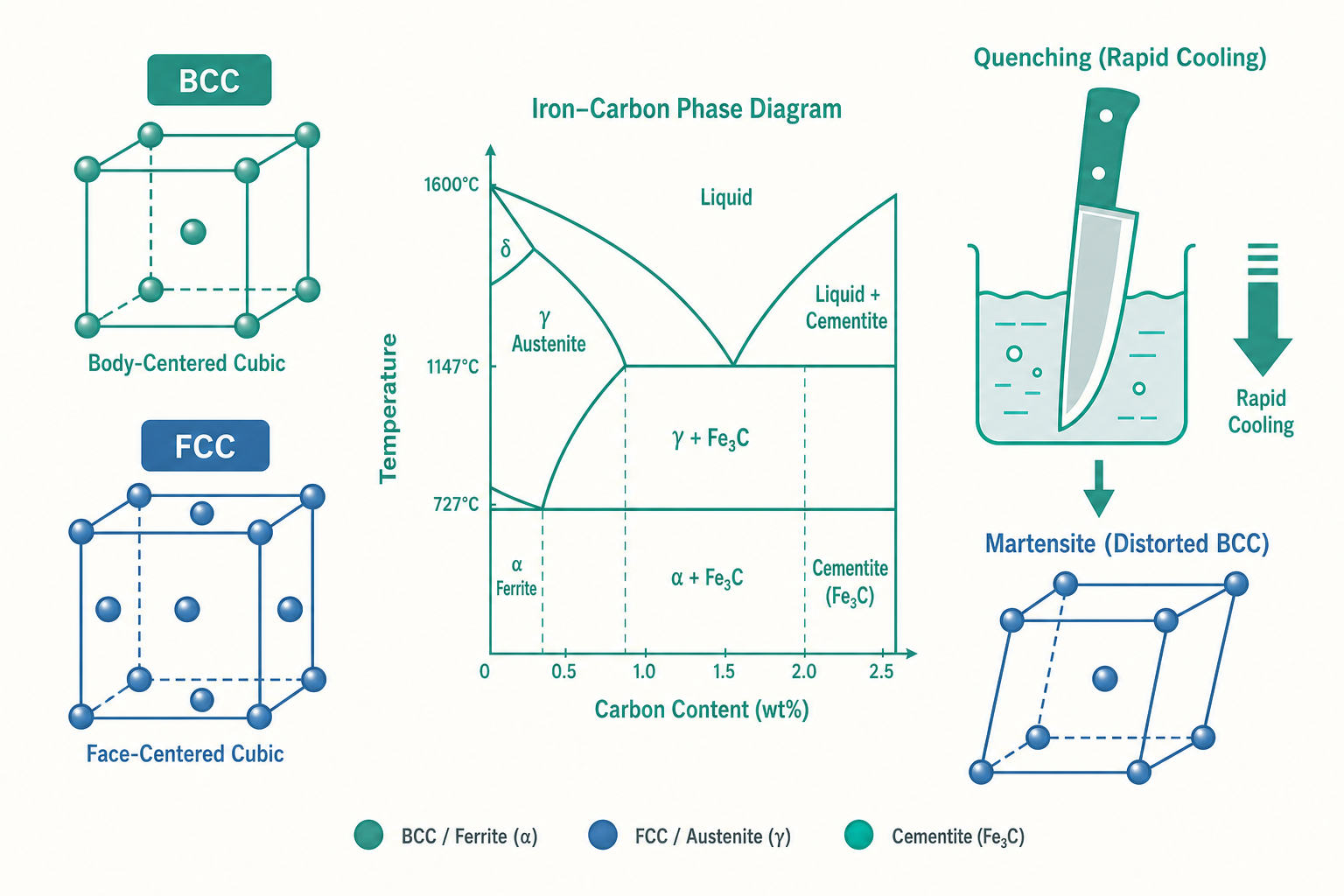

金屬原子在固態下並非雜亂堆積，而是規律地排成晶體（crystal）。鐵在常溫下是體心立方（BCC, Body-Centered Cubic）結構：立方體的八個角各一顆原子，正中心再一顆。當鐵被加熱超過約 912°C，它會轉變成面心立方（FCC, Face-Centered Cubic）結構：八角加上六個面心各一顆原子。這個看似抽象的「換隊形」，是整個鋼鐵熱處理的關鍵——因為不同晶體結構能溶進去的碳原子數量差很多。

把純鐵稱為 α-鐵（肥粒鐵 / ferrite，BCC），高溫的稱為 γ-鐵（沃斯田鐵 / austenite，FCC）。FCC 雖然聽起來「更滿」，但它的原子間隙位置反而更大也更圓，能溶解的碳遠多於 BCC。記住這一點，後面的故事就通了。

合金化：為什麼純金屬幾乎沒人用

工業上幾乎找不到純金屬做結構件，原因是純金屬太軟。合金（alloy）——也就是在主金屬中刻意加入其他元素——是讓金屬變強的第一道手段。加入的原子進入晶格有兩種方式：

• 置換型固溶體（substitutional solid solution）：外來原子體積與主原子相近，直接「頂替」晶格中某些位置。例如銅鎳合金、不鏽鋼裡的鉻。
• 間隙型固溶體（interstitial solid solution）：外來原子很小，鑽進主原子之間的空隙。碳溶進鐵就是最經典的例子。

無論哪一種，外來原子都會讓原本整齊的晶格產生局部扭曲。當金屬受力要塑性變形時，靠的是晶格中的線缺陷——差排（dislocation）——像地毯下的皺褶一樣移動。扭曲的晶格會「卡住」差排，使它更難滑動，於是材料變硬變強。這個機制叫固溶強化（solid-solution strengthening）。

這引出材料科學一個核心觀念：金屬的強度，本質上是「阻礙差排移動」的能力。幾乎所有強化手段，都是在想辦法給差排設路障。除了固溶強化，常見的還有：

• 加工硬化（work hardening）：冷塑性變形產生大量差排，差排彼此糾纏互相阻礙。把鐵絲反覆折彎會越折越硬就是這個道理。
• 晶界強化（grain-boundary strengthening）：晶粒越細小，晶界越多，差排被晶界擋住。其定量關係由 Hall–Petch 公式描述：

$$\sigma_y = \sigma_0 + \frac{k}{\sqrt{d}}$$

其中 $\sigma_y$ 是降伏強度，$d$ 是平均晶粒直徑，$\sigma_0$ 與 $k$ 是材料常數。晶粒越小（$d$ 越小），強度越高。這也是「細晶強化」幾乎是唯一能同時提升強度與韌性的方法，特別珍貴。

• 析出/第二相強化（precipitation strengthening）：晶格中散布細小硬質顆粒擋住差排，後文會看到鋼的麻田散鐵與析出硬化鋁合金都屬此類。

鐵碳相圖：讀懂鋼鐵的「身分證」

碳之於鐵，是少量卻決定命運的元素。碳鋼（carbon steel）通常指含碳量 0.02%–2.1% 的鐵碳合金；超過 2.1% 則進入鑄鐵（cast iron）的領域。別小看這幾個百分比——含碳 0.2% 的低碳鋼軟韌好焊，可做車身鋼板；含碳 0.8% 的高碳鋼能淬硬做彈簧、刀具。

工程師讀鐵碳合金的工具是鐵碳相圖（Fe–C phase diagram），它告訴你在某個溫度、某個含碳量下，材料內部會出現哪些相。幾個必須認得的角色：

• 肥粒鐵（ferrite, α）：BCC，幾乎不溶碳（室溫僅約 0.008%），軟而韌。
• 沃斯田鐵（austenite, γ）：FCC，高溫穩定，能溶解多達約 2.1% 的碳。
• 雪明碳鐵（cementite, Fe₃C）：含碳 6.67% 的硬脆化合物。
• 波來鐵（pearlite）：肥粒鐵與雪明碳鐵交替的層狀組織，由沃斯田鐵緩慢冷卻析出，含碳約 0.76%（共析點）。

當一塊含碳 0.76% 的鋼從高溫緩慢冷卻通過共析溫度（約 727°C），沃斯田鐵會分解成波來鐵——這個過程是擴散控制的，碳原子要有時間「走位」重新分配。記住「緩慢」這個前提，因為改變冷卻速度，正是熱處理的命脈。

熱處理：用冷卻速度改寫材料的內部組織

熱處理（heat treatment）的核心邏輯非常優雅：先把鋼加熱到沃斯田鐵區，讓碳均勻溶解（這步叫沃斯田鐵化，austenitizing），再用不同的冷卻方式，凍結出不同的內部組織。同一塊鋼，冷得快或冷得慢，最後可以是軟韌的、也可以是硬脆的。

• 退火（annealing）：加熱後在爐中極緩慢冷卻。給足時間讓組織趨於平衡、粗化，得到最軟、最易加工、殘餘應力最低的狀態。常用於加工前的軟化或消除前一道製程的硬化。
• 正常化（normalizing）：加熱後在空氣中冷卻，比退火快。晶粒較細，強度與韌性比退火略佳，是很多鋼材的標準交貨狀態。
• 淬火（quenching）：加熱後丟進水或油中急速冷卻。冷得太快，碳原子來不及擴散離開 FCC 晶格，沃斯田鐵被迫轉成 BCC 時，碳被「困」在裡面，晶格被強行撐成扭曲的體心正方（BCT）——這就是麻田散鐵（martensite）。

麻田散鐵是鋼能變得極硬的關鍵。它的硬度來自過飽和的碳對晶格造成的巨大內應力，使差排幾乎動彈不得。但代價是極度脆——剛淬火的刀刃硬歸硬，摔一下就可能崩裂。麻田散鐵的形成不靠擴散，而是原子集體瞬間「切變」完成，所以它和退火、波來鐵在機制上有本質差異（無擴散相變，diffusionless transformation）。

• 回火（tempering）：把淬火後的鋼重新加熱到較低溫（約 150–650°C）一段時間再冷卻。讓被困住的碳部分析出成細小碳化物，釋放內應力。回火犧牲一點硬度，換回大量韌性。淬火 + 回火幾乎總是成對出現，是製造刀具、軸承、齒輪的標準套路。回火溫度越高，硬度越低、韌性越高，工程師據此精準調出想要的硬韌平衡。

把這四種處理放在一起看，你會發現一條主線：冷卻越快 → 越偏離平衡 → 越硬越脆；冷卻越慢或回火越久 → 越接近平衡 → 越軟越韌。熱處理就是在這條軸上選一個你要的點。

看一個例子

假設你要替一支登山冰斧設計鋼製刃部。需求是：刃口要夠硬（咬得進冰、不易磨鈍），整體要夠韌（撞到岩石不會整片崩斷）。

工程師的思路會是這樣：

1. 選材：挑中碳到高碳合金鋼（例如含碳約 0.5%、再加入少量鉻、釩的工具鋼）。碳提供淬硬能力，鉻、釩形成細小碳化物提升耐磨並細化晶粒。
2. 沃斯田鐵化：加熱到約 850–900°C，讓碳均勻溶入沃斯田鐵。
3. 淬火：在油中急冷，得到幾乎全麻田散鐵的組織。此時硬度可達 HRC 63 以上——但太脆，不能直接用。
4. 回火：重新加熱到約 200°C 回火兩次。硬度降到約 HRC 58–60，內應力大幅釋放，韌性回升。

成品的刃口因高碳 + 麻田散鐵而硬，又因回火而不至於一撞即碎。如果反過來——只淬火不回火，第一次撞擊岩石刃口就可能整塊飛掉；只退火不淬火，刃口軟得幾下就鈍。正是「結構（麻田散鐵 + 細碳化物）—製程（淬火 + 回火）—性能（硬而不脆）」三者環環相扣，才造就一支好用的冰斧。

值得一提的是，這套邏輯也解釋了古代刀匠的「淬火」與「回火」工藝：他們雖不懂相圖，卻憑經驗掌握了加熱顏色（對應溫度）與冷卻時機，本質上做的就是同一套相變控制。

重點回顧

• 金屬鍵的電子海讓金屬能導電、能塑性變形；原子規律排列成晶體，鐵在常溫為 BCC（肥粒鐵）、高溫轉為 FCC（沃斯田鐵），FCC 能溶解更多碳，這是熱處理的物理基礎。
• 金屬的強度 = 阻礙差排移動的能力。固溶強化、加工硬化、晶界強化（Hall–Petch）、析出強化，全都是在給差排設路障；其中細晶強化能同時提升強度與韌性。
• 鐵碳相圖是鋼鐵的身分證；含碳量決定材料屬於低碳鋼、高碳鋼或鑄鐵，緩慢冷卻得到肥粒鐵、波來鐵、雪明碳鐵等平衡組織。
• 熱處理用冷卻速度改寫組織：退火最軟、正常化居中、淬火得到又硬又脆的麻田散鐵（無擴散相變），再以回火換回韌性。冷得越快越硬越脆，回火越久越軟越韌。
• 結構件設計的本質是結構—性質—製程—性能的串聯：先想要什麼性能，回推需要什麼組織，再選成分與製程去製造那個組織。

深入探討（研究所視角）

本文用「冷卻越快越硬」描述熱處理，但研究所層級需要更定量的工具：TTT 圖（Time–Temperature–Transformation，恆溫轉變曲線）與 CCT 圖（Continuous Cooling Transformation，連續冷卻轉變曲線）。這兩張圖把「在某溫度停留多久會發生哪種相變」畫成 C 形曲線，讓工程師能預測：一條冷卻路徑會避開或穿過波來鐵鼻尖（nose），進而決定最終得到波來鐵、變韌鐵（bainite）還是麻田散鐵。淬透性（hardenability）——亦即一塊厚件能在多深的內部仍形成麻田散鐵——正是由 CCT 圖配合合金元素（如鉬、鉻、錳會把 C 曲線右移、減緩臨界冷速）共同決定，標準量測法是 Jominy 端淬試驗。

值得追問的是麻田散鐵相變的本質。它是一種無擴散的切變型相變（martensitic transformation）：原子協同位移、不需要長程擴散，因此速度接近聲速、且具有特定的晶體學取向關係（如 Kurdjumov–Sachs 關係）。這套切變機制不只發生在鋼，也是形狀記憶合金（如 Ni–Ti）與相變誘發塑性鋼（TRIP steel）的物理核心——後者刻意保留亞穩沃斯田鐵，在受力變形時誘發麻田散鐵相變，同時吸收能量，達成高強度與高延性的罕見兼得。

更前沿的方向則跳脫傳統「一個主元素 + 少量添加」的合金設計範式。高熵合金（High-Entropy Alloys, HEAs）以五種以上元素近等比例混合，靠高混合熵穩定單一固溶相，展現出傳統合金難及的強度—韌性組合與耐高溫性能。此外，金屬積層製造（metal additive manufacturing）帶來極端且非平衡的熱歷程（局部熔融、極快凝固、反覆熱循環），使列印件的微觀組織與傳統鑄鍛件截然不同——這既是挑戰（殘餘應力、各向異性、孔隙），也是機會（可設計梯度組織與複雜內流道）。從鐵碳相圖到高熵合金與 3D 列印，金屬材料的研究主線始終如一：理解相變與缺陷，才能精準地用製程雕刻組織，進而訂製性能。
