一顆奈米金，如何把光「攢」在比波長還小的地方？

一顆奈米金，如何把光「攢」在比波長還小的地方？

入門篇告訴我們：奈米金之所以是紅色，是因為自由電子的集體振盪——表面電漿共振（surface plasmon resonance）。這個答案是對的，但也只是故事的開頭。真正讓奈米光子學（nanophotonics）成為一門蓬勃學科的，是一個更尖銳的問題：光的波長動輒五、六百奈米，為什麼一顆只有幾十奈米的金顆粒，能對光產生如此劇烈的反應，甚至把電磁能量「壓縮」進遠小於波長的空間裡？

這件事乍看違反我們對光學的直覺。傳統繞射極限（diffraction limit）告訴我們，光無法被聚焦到比約半個波長更小的尺度。然而局域表面電漿共振（localized surface plasmon resonance, LSPR）卻能在奈米顆粒的尖端與間隙處，形成遠超入射光強度的局部電場。這個「次波長光場侷限」（subwavelength light confinement）的能力，正是表面增強拉曼散射（SERS）、光熱治療、電漿子光催化等一系列前沿應用的共同物理根源。這一篇，我們就深入這顆紅色金顆粒的內部，看看電子與光究竟如何共舞。

從介電函數出發：金屬為什麼能「養」電漿

要理解 LSPR，得先回到金屬對光的基本回應——介電函數（dielectric function）$\varepsilon(\omega)$。在 Drude 模型下，自由電子氣對外加電場的回應可寫成

$$ \varepsilon(\omega) = \varepsilon_{\infty} - \frac{\omega_p^2}{\omega^2 + i\gamma\omega} $$

其中 $\omega_p$ 是電漿頻率（plasma frequency），$\gamma$ 是電子的阻尼率（與散射、損耗有關），$\varepsilon_{\infty}$ 涵蓋了束縛電子（如金的 $d$ 帶）的貢獻。關鍵在於：在可見光頻段，$\omega < \omega_p$，使得 $\varepsilon(\omega)$ 的實部 $\mathrm{Re}\,\varepsilon$ 為負值。

一個介電常數為負的材料，是電磁學裡相當特別的存在。它意味著金屬內部的電場與極化方向相反，正是這種「逆相回應」，讓金屬表面得以支撐起電子的集體振盪模態。負介電常數，就是金屬能「養」出電漿的前提。

值得強調的是，金與銀之所以是電漿子學的主角，不只因為它們導電好，更因為它們在可見光波段的 $\mathrm{Re}\,\varepsilon$ 夠負、$\mathrm{Im}\,\varepsilon$（損耗）相對低。銀的損耗最低、共振最銳利，但易氧化；金較惰性、生物相容性佳，故在生醫應用中更受青睞。這是一個典型的「材料性質 vs. 工程穩定性」權衡。

為什麼會「共振」：準靜態近似下的偶極

當顆粒遠小於波長（$d \ll \lambda$），我們可以採用準靜態近似（quasi-static approximation），把入射光在顆粒尺度上視為一個近乎均勻的振盪電場。對一個埋在介電常數為 $\varepsilon_m$ 介質中的球形金屬奈米顆粒，其感應偶極矩正比於極化率（polarizability）

$$ \alpha = 4\pi \varepsilon_0 R^3 \, \frac{\varepsilon(\omega) - \varepsilon_m}{\varepsilon(\omega) + 2\varepsilon_m} $$

這條式子是整個 LSPR 物理的心臟。注意分母 $\varepsilon(\omega) + 2\varepsilon_m$：當

$$ \mathrm{Re}\,\varepsilon(\omega) = -2\varepsilon_m $$

時，分母趨近於零，極化率 $\alpha$ 出現劇烈的峰值——這就是 Fröhlich 共振條件，也就是 LSPR。此時顆粒內外的電場被極大地放大，散射與吸收都達到頂峰。對應的散射截面（scattering cross-section）正比於 $|\alpha|^2$，吸收截面正比於 $\mathrm{Im}\,\alpha$。

這條共振條件立刻帶來兩個工程上極有用的推論：

• 共振波長對「周圍環境」極度敏感。 因為條件是 $\mathrm{Re}\,\varepsilon = -2\varepsilon_m$，當顆粒周遭的折射率（$n_m = \sqrt{\varepsilon_m}$）改變，共振波長就會位移。一顆吸附了蛋白質的金顆粒，其紅移量可被靈敏偵測——這正是無標記（label-free）生物感測的原理。
• 球形只是特例。 $+2\varepsilon_m$ 中的「2」來自球的去極化因子（depolarization factor）。換成非球形（如奈米棒），去極化因子改變，共振條件隨之改變，這就是我們接下來要談的「形貌調控」。

形貌即旋鈕：從球到棒，把紅外線也叫醒

入門篇提過「顆粒大小會改變顏色」，但對電漿子顆粒而言，形貌（morphology）的影響遠比尺寸劇烈。原因就在去極化因子。

對一個球，三個軸向的去極化因子都是 $1/3$，所以只有一個共振。但對一根金奈米棒（gold nanorod），沿長軸與短軸的去極化因子不同，於是分裂成兩個共振模態：

• 橫向模態（transverse mode）：電子沿短軸振盪，共振波長約在 520 nm 附近，與球類似。
• 縱向模態（longitudinal mode）：電子沿長軸振盪，共振波長隨「長寬比」（aspect ratio）增加而大幅紅移，可從 600 nm 一路調到近紅外（NIR）甚至超過 1000 nm。

這個「縱向模態可調進近紅外」的特性，在生醫上意義非凡。人體組織對 700–900 nm 的近紅外光相對透明（所謂「生物窗口」），意味著只要把金棒的長寬比調對，雷射就能穿透組織、選擇性地加熱腫瘤裡的金棒——這就是光熱治療（photothermal therapy）的物理基礎。

更進階的形貌如奈米殼層（nanoshell，介電核 + 金屬殼）、奈米星（nanostar），則提供了更寬廣的調控空間：透過殼層厚度或尖端銳度，可以把共振、近場增強、散射/吸收比例各自獨立地調到設計目標。形貌，成了一個比成分更自由的設計維度。

把光壓進奈米縫隙：近場增強與 SERS

LSPR 真正驚人的地方，不只是它在「遠場」改變了顏色，而是它在顆粒附近的「近場」（near field）製造出極端強烈的局部電場。在共振時，顆粒尖端或兩顆粒之間的奈米間隙——所謂「熱點」（hot spot）——的電場強度 $|E|$ 可以是入射場 $|E_0|$ 的數十甚至上百倍。

這對拉曼散射（Raman scattering）是天大的好消息。拉曼訊號本質上極弱（每百萬個入射光子才約一個發生拉曼散射），長期限制了它作為分子指紋技術的應用。而表面增強拉曼散射（surface-enhanced Raman scattering, SERS）利用了一個關鍵的標度關係：拉曼增強因子（enhancement factor）近似正比於電場增強的四次方

$$ \mathrm{EF} \sim \left(\frac{|E|}{|E_0|}\right)^4 $$

四次方意味著什麼？若局部電場只增強 30 倍，拉曼訊號就被放大約 $30^4 \approx 8 \times 10^5$ 倍。在最佳化的熱點中，SERS 增強因子可達 $10^8$ 到 $10^{11}$，甚至足以偵測單一分子。這也解釋了為什麼 SERS 基板的設計，幾乎是一場「製造可控奈米間隙」的工程競賽：間隙越窄（次奈米級），場增強越強，但再現性與穩定性也越難維持——又一次的性能與製程拉鋸。

看一個例子：金奈米雙體的熱點

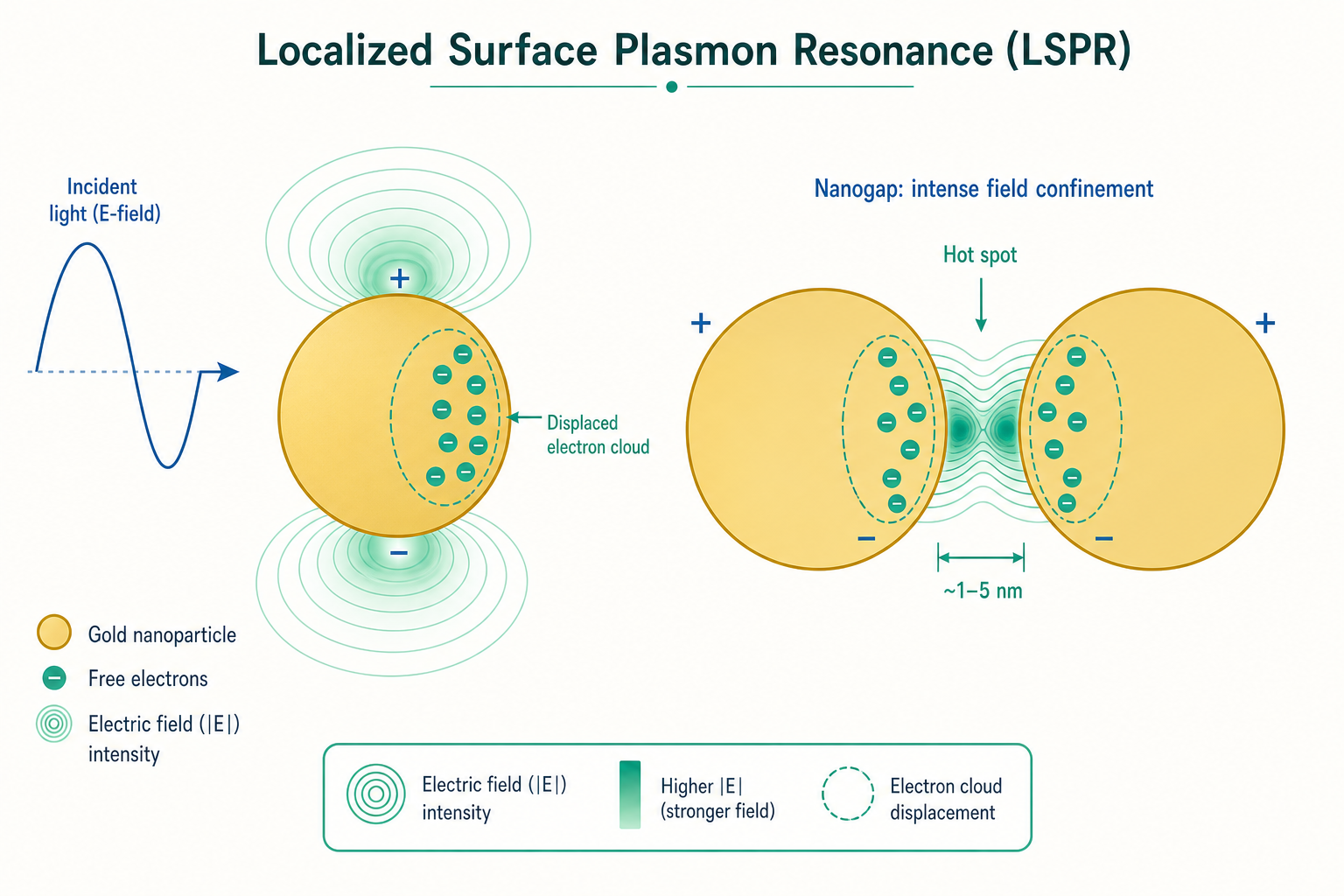

考慮兩顆直徑 40 nm 的金球，中間留一道 1 nm 的間隙。當入射光偏振方向沿著兩球連線時，兩顆粒的電漿共振強烈耦合，電子的累積電荷把電場「擠」進間隙，形成一個體積極小、強度極高的熱點。

我們可以用一個粗略的數量級估計感受其威力。假設間隙中的場增強為 $|E|/|E_0| \approx 50$，則該處的拉曼增強因子約為

$$ \mathrm{EF} \sim 50^4 = 6.25 \times 10^6 $$

換言之，一個原本要平均成千上萬個分子才測得到的訊號，現在只要恰好「卡」在這道間隙裡的少數幾個分子就能被清楚偵測。這也是為什麼 SERS 訊號常呈現出強烈的空間不均勻性——絕大部分增強來自佔面積極小的熱點，而非基板的整體表面。理解這一點，對正確解讀 SERS 定量數據至關重要：你量到的，往往是熱點裡那一小撮分子的「特權」訊號。

不只是發熱：熱電子與電漿子光催化

LSPR 激發後，能量何去何從？在飛秒到皮秒的尺度上，集體電漿振盪會透過 Landau 阻尼等機制「去相位」（dephasing），衰變成單一的高能載子——這就是熱電子與熱電洞（hot carriers）。傳統上，這些熱載子最終熱化成晶格振動（聲子），表現為「發熱」，這正是光熱治療所利用的。

但近十多年，研究者意識到：如果能在熱電子熱化之前，把它「抽走」去做一件有用的化學或物理工作，就能開啟一條全新的能量利用途徑。這就是電漿子熱電子（plasmonic hot-electron）研究的核心。典型策略是把金顆粒貼在半導體（如 TiO₂）上：LSPR 產生的熱電子若能量足夠跨過金屬—半導體間的蕭特基能障（Schottky barrier），就會注入半導體導帶，驅動本來需要紫外光才能進行的反應。

這帶來一個迷人的願景——用金屬奈米顆粒「收集」可見光，去驅動寬能隙半導體的光催化。它讓我們得以分解水產氫、降解污染物，而不必依賴只佔太陽光譜一小部分的紫外線。當然，熱電子的注入效率仍偏低、損耗仍大，這正是當前研究激烈攻關的前沿。它提醒我們：電漿子不只是「染色劑」或「加熱器」，更可能是一座連結光、電子與化學的能量轉換橋樑。

結構—性質—製程—性能：用電漿子的語言重講一遍

把這條材料科學的主軸用電漿子學重新串一遍，會看得格外清楚：

• 成分決定了介電函數 $\varepsilon(\omega)$ 的基本形狀——金與銀能在可見光養出低損耗的共振，而鋁能推進到紫外，重摻雜半導體（如 ITO）則能在紅外段提供可調的電漿回應。
• 結構/形貌透過去極化因子與耦合，把共振波長、近場熱點分布調到設計目標——球、棒、殼、星、雙體，各有所長。
• 製程決定了我們能否做出夠尖的尖端、夠窄且再現的間隙——種子生長法（seed-mediated growth）能精準控制長寬比，DNA 摺紙（DNA origami）或自組裝則能把顆粒間距控制到次奈米。
• 性能最終體現在感測靈敏度、SERS 增強因子、光熱轉換效率或熱電子產率上。

每一個環節都不是孤立的旋鈕；改了形貌會牽動共振，改了製程會限制能做出的形貌。能在這張耦合的網絡中找到最佳設計點，正是奈米光子材料工程師的真功夫。

重點回顧

• LSPR 的物理前提是金屬在可見光段的介電函數實部為負（Drude 模型），這讓金屬表面得以支撐電子的集體振盪。
• 準靜態近似下，球形顆粒的極化率分母 $\varepsilon(\omega)+2\varepsilon_m$ 趨零時發生 Fröhlich 共振；共振波長對周圍折射率 $\varepsilon_m$ 極敏感，是無標記生物感測的基礎。
• 形貌比尺寸更能劇烈調控共振：奈米棒的縱向模態可隨長寬比一路紅移進近紅外「生物窗口」，使穿透組織的光熱治療成為可能。
• 近場熱點把光壓進次波長間隙，SERS 增強因子近似正比於場增強的四次方（$\mathrm{EF}\sim(|E|/|E_0|)^4$），可達 $10^8$–$10^{11}$，逼近單分子偵測。
• 電漿子衰變產生的熱電子，除了發熱，還能注入半導體驅動可見光光催化，是連結光、電子與化學的新興方向。

深入探討（研究所視角）

走到研究層次，電漿子奈米材料還有幾條值得追問的線索。

其一，準靜態近似的失效與全波解。 我們全篇用的準靜態偶極圖像，只在 $d \ll \lambda$ 時成立。當顆粒變大（如 100 nm 以上），延遲效應（retardation）與高階多極模態（quadrupole 等）不可忽略，必須回到完整的 Mie 理論或數值方法（如離散偶極近似 DDA、有限元 FEM、FDTD）求解 Maxwell 方程。共振也會隨尺寸紅移並展寬，這與小顆粒的行為截然不同。能判斷何時可用簡化模型、何時必須全波計算，是嚴謹研究的分水嶺。

其二，損耗——電漿子學永恆的痛。 $\mathrm{Im}\,\varepsilon$ 代表的歐姆損耗，使電漿模態的品質因子（$Q$ factor）受限，熱點再強也終究會衰變成熱。如何降低損耗，是「電漿子學能否邁向實用光子元件」的關鍵爭論。一條路線是尋找替代材料（如氮化鈦 TiN、透明導電氧化物、摻雜半導體）；另一條是與低損耗的介電共振（Mie-type dielectric resonance）結合，發展所謂「混成光子—電漿子」系統。

其三，量子尺度的修正。 當間隙窄到約 1 nm 以下，古典電磁學開始崩潰：電子的空間離域、非局域回應（nonlocal response），乃至於量子穿隧（quantum tunneling）都會登場。此時兩顆粒間可能形成「電荷轉移電漿子」（charge-transfer plasmon），其行為無法用古典 $\varepsilon(\omega)$ 描述，需要量子修正的流體力學模型或含時密度泛函（TDDFT）。這是古典與量子光學交界處最活躍的戰場之一。

其四，從單體到超穎材料（metamaterial）。 把電漿子單元週期性排列，可以設計出自然界不存在的有效電磁性質——負折射率、完美吸收體、超穎透鏡（superlens）。如何讓單元間的耦合服務於宏觀光學功能，而非淪為損耗來源，是連結奈米單元與宏觀光學系統的核心課題，也呼應了入門篇所談「從個體到組裝」的更深一層。

其五，定量的可信度問題。 SERS 的四次方增強雖然強大，卻也讓定量分析變得棘手：訊號高度集中於少數熱點、對分子位置與取向極端敏感，使得「增強因子」這個數字本身就充滿模糊。負責任的研究者必須謹慎報告測量條件、熱點的統計分布與基板再現性，而非只追逐一個漂亮的最大增強值。這是一個提醒——在奈米尺度，越強的物理效應，往往伴隨越高的測量與詮釋責任。
