從一條位能曲線，能「算」出材料的彈性、膨脹與熔點嗎？

從一條位能曲線，能「算」出材料的彈性、膨脹與熔點嗎？

入門篇告訴我們：金屬鍵讓金屬延展、共價鍵讓鑽石又硬又脆。這是定性的直覺。但材料工程師在設計渦輪葉片或半導體封裝時，需要的是數字：這個材料的彈性模數是多少 GPa？溫度升高 100 K 會膨脹多少？為什麼陶瓷的熱膨脹係數普遍比金屬小？

令人驚訝的是，這些看似各自獨立的宏觀性質，其實都「藏」在同一條曲線裡——原子對之間的鍵結位能曲線 $E(r)$。本篇要做的，就是把這條曲線當成一台「性質產生器」，看看它的深度、曲率、不對稱性分別對應到哪些可量測的材料性能。讀完你會明白：彈性模數是曲線的二階導數、熱膨脹來自曲線的不對稱、而熔點則由曲線的深度決定。這是材料科學裡「結構決定性質」最精確、最量化的一個展演。

把鍵結位能曲線當成性質的母體

回顧鍵結位能的一般形式：吸引項與排斥項競爭，在平衡鍵長 $r_0$ 處達到最低點。我們可以寫成

$$ E(r) = -\frac{A}{r^n} + \frac{B}{r^m}, \qquad m > n $$

或更常用於分子模擬的 Lennard-Jones 形式（適合凡德瓦固體）：

$$ E(r) = 4\varepsilon\left[\left(\frac{\sigma}{r}\right)^{12} - \left(\frac{\sigma}{r}\right)^{6}\right] $$

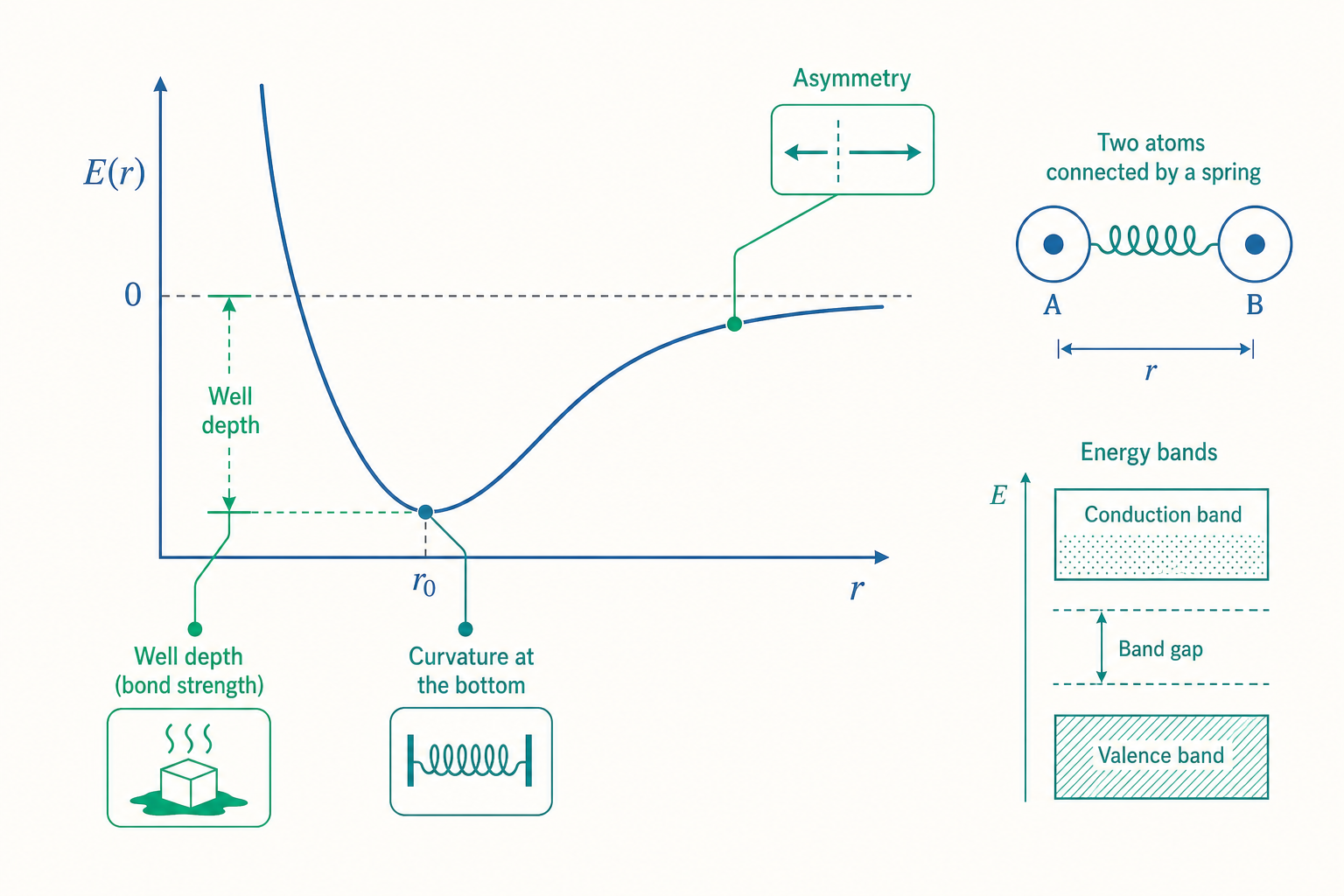

無論哪種形式，曲線在 $r_0$ 附近都有三個關鍵幾何特徵，分別綁定不同的物理量：

• 位能曲線的深度 $E_0 = -E(r_0)$：把兩個原子拉到無限遠所需的能量，主導鍵能、熔點與汽化熱。
• 曲線在底部的曲率 $\left.\dfrac{d^2E}{dr^2}\right|_{r_0}$：決定原子被微小拉開時的「回復剛性」，主導彈性模數。
• 曲線的不對稱性（左陡右緩）：決定原子隨溫度振動時平均位置會不會偏移，主導熱膨脹係數。

換言之，材料的剛性、膨脹、熔點不是三件無關的事，而是同一條曲線的三種讀法。下面逐一拆解。

彈性模數＝位能曲線底部的曲率

把原子從平衡位置 $r_0$ 拉開一小段 $x = r - r_0$，作用在原子上的力是位能的負梯度：

$$ F(r) = -\frac{dE}{dr} $$

在 $r_0$ 處 $F = 0$（平衡）。對 $E(r)$ 在 $r_0$ 做泰勒展開，保留到二次項：

$$ E(r) \approx E(r_0) + \frac{1}{2}\left.\frac{d^2E}{dr^2}\right|_{r_0}(r-r_0)^2 $$

於是恢復力為

$$ F \approx -\left.\frac{d^2E}{dr^2}\right|_{r_0}(r - r_0) = -k\,x $$

這正是虎克定律（Hooke's law）！原子在平衡點附近的行為，等效於一根勁度為 $k = \left.\frac{d^2E}{dr^2}\right|_{r_0}$ 的彈簧。把這個原子尺度的彈簧放大到整塊材料，彈性模數（Young's modulus）$E_{\text{Young}}$ 正比於這個曲率：

$$ E_{\text{Young}} \propto \left.\frac{d^2E}{dr^2}\right|_{r_0} $$

結論很漂亮：曲線底部越尖銳（曲率大），材料越剛硬。 共價鍵的位能井又深又窄，故鑽石、碳化矽的彈性模數動輒數百 GPa；凡德瓦固體（如固態氬、聚乙烯鏈間）的位能井淺而寬，曲率小，模數低、軟。這也解釋了一個常被忽略的事實：彈性模數是一個「結構敏感度低」的性質——它由鍵結本質決定，加工、熱處理、合金化都很難大幅改變鋼的彈性模數（始終約 200 GPa），因為你並沒有改變鐵原子間鍵的曲率。相對地，降伏強度可以靠差排工程翻好幾倍，那是另一個層次的故事。

熱膨脹＝位能曲線的不對稱性

如果鍵結位能曲線是完美對稱的拋物線，材料加熱時會發生什麼事？答案是：什麼都不會。原子在 $r_0$ 兩側對稱振動，振幅再大，平均位置仍停在 $r_0$，材料不會膨脹。

但真實的位能曲線是不對稱的：左側（壓縮）因排斥力急遽上升而非常陡峭，右側（拉伸）則相對平緩。當溫度升高、原子振動能量增加，它在平緩的右側能跑得比陡峭的左側更遠，於是一個振動週期內的時間平均位置 $\langle r \rangle$ 向右偏移——這就是熱膨脹的微觀起源。

$$ \alpha_L = \frac{1}{L}\frac{dL}{dT} \;\;\propto\;\; \text{位能曲線的不對稱程度（三次項係數）} $$

這個觀點立刻解釋了一條重要的工程經驗律：鍵能越強的材料，熱膨脹係數越小。 強鍵（深而陡的位能井）兩側都比較對稱、原子被緊緊束縛，升溫時 $\langle r \rangle$ 偏移有限，故膨脹小。所以：

• 鑽石、碳化矽、氧化鋁等強共價/離子陶瓷：$\alpha_L$ 極小（約 $3\text{–}8\times10^{-6}\,\text{K}^{-1}$）。
• 鋁、鉛等金屬鍵較弱、原子堆積鬆：$\alpha_L$ 較大（鋁約 $23\times10^{-6}\,\text{K}^{-1}$，鉛更大）。

看一個例子

電子封裝是熱膨脹失配（thermal expansion mismatch）的經典戰場。晶片是矽（$\alpha_L \approx 2.6\times10^{-6}\,\text{K}^{-1}$，強共價鍵、膨脹極小），而把晶片接到基板的銲料或外層樹脂、金屬，膨脹係數往往大上 5–10 倍。當元件反覆開機、關機、升溫、降溫，兩種材料想以不同幅度膨脹卻被綁在一起，介面就累積週期性應變——這正是銲點疲勞裂紋與晶片脫層的主因。

工程師的對策，本質上都是在「調鍵結」：選用低膨脹的可伐合金（Kovar，Fe-Ni-Co）作封裝材料，使其 $\alpha_L$ 刻意配合玻璃與矽；或在晶片與基板間填入 underfill 樹脂分散應力。理解到熱膨脹源自鍵結位能的不對稱，就能明白為什麼「換一個鍵更強的材料」往往是降低膨脹失配最根本的解法。

從「電子海 vs 共價共享」升級到能帶理論

入門篇用「自由電子海」解釋金屬導電、用「電子全被鍵結鎖死」解釋鑽石絕緣。這兩個圖像直覺好用，但其實是同一個更深理論的兩種極端——能帶理論（band theory）。

當大量原子聚在一起，原來離散的原子軌域因為彼此交疊、加上包立不相容原理（Pauli exclusion principle）不允許電子佔據相同量子態，會分裂成密集的能階，形成連續的能帶（band）。最關鍵的是價帶（valence band）與導帶（conduction band），以及兩者之間是否存在能隙（band gap, $E_g$）：

• 金屬：價帶與導帶重疊，或價帶只填了一半。電子上方緊鄰著空位，施加極小電場就能加速、導電。這就是「自由電子海」的能帶版本。
• 絕緣體：能隙大（鑽石 $E_g \approx 5.5\,\text{eV}$）。室溫熱能（$k_BT \approx 0.025\,\text{eV}$）遠不足以把電子激發過能隙，電子全卡在填滿的價帶裡動彈不得——這就是「電子被鍵結鎖死」的精確版本。
• 半導體：能隙適中（矽 $E_g \approx 1.1\,\text{eV}$，砷化鎵 $\approx 1.4\,\text{eV}$）。少量電子可被熱或光激發越過能隙，導電性介於兩者之間，且可被精準調控。

能帶理論的威力在於它把金屬、半導體、絕緣體統一在「能隙大小」這一個連續參數上，而能隙又回溯到鍵結的強度與對稱性。摻雜（doping）半導體、設計發光二極體的能隙、計算太陽能電池的吸收邊，全都建立在這套語言上。它是「鍵結決定電性」這句話從定性走向可計算的橋樑。

鍵結各向異性如何決定脆性與韌性

入門篇說「共價鍵有方向性所以脆、金屬鍵無方向性所以韌」。進階地看，這個差異的關鍵中介是差排（dislocation）的可動性。

塑性變形的微觀機制是差排在滑移面上移動。移動差排需要克服的內在晶格阻力，稱為派爾斯—納巴羅應力（Peierls–Nabarro stress）：

$$ \tau_{PN} \propto \exp\!\left(-\frac{2\pi w}{b}\right) $$

其中 $b$ 是布格向量（Burgers vector）大小，$w$ 是差排核心寬度。鍵結的方向性會強烈影響 $w$：

• 金屬鍵無方向性：原子可以容忍鄰居稍微錯位仍維持鍵結，差排核心「攤得很開」（$w$ 大），$\tau_{PN}$ 指數性地小。差排輕易滑動，材料在裂縫擴展之前就先大量塑性變形、吸收能量——表現為韌性（ductile）。
• 共價鍵強方向性：鍵一旦偏離理想角度就急遽弱化，差排核心被壓得很窄（$w$ 小），$\tau_{PN}$ 極高，差排幾乎動不了。應力無處宣洩，只能集中在裂縫尖端，一旦超過鍵能就沿鍵快速劈裂——表現為脆性（brittle）。

這個鏈條「鍵結方向性 → 差排核心寬度 → 派爾斯應力 → 塑性能力 → 韌或脆」是材料力學行為的骨幹。它也解釋了陶瓷的工程設計哲學：既然無法靠塑性變形來鈍化裂縫，就只能從另一端下手——透過控制晶粒尺寸、引入相變韌化（如氧化鋯的應力誘發相變）、或纖維強化來阻擋裂縫擴展，而非奢望讓共價鍵變得「能滑移」。

動手試試

不需要實驗室，用兩個思想實驗就能檢驗你是否真的吃透了鍵結—性質的對應：

1. 預測模數高低：給你兩個材料的鍵結位能曲線，一條深而窄、一條淺而寬。哪個彈性模數高？（答：深而窄者，因為底部曲率大。）再問：哪個熔點高？（答：仍是深者，因為位能井深 $\Rightarrow$ 拆鍵能量高。）注意這裡熔點與模數恰好同向，但這只是因為兩條曲線同時又深又窄——它們在物理上是獨立的兩個特徵（深度 vs 曲率），不必然一起變。

2. 解釋反例：鎢（W）的熔點高達 3422 °C 而鋁約 660 °C，符合「鍵越強熔點越高」。但鑽石熔點與彈性模數都極高、熱膨脹卻極小——請用一條位能曲線同時解釋這三件事。（答：鑽石的共價鍵位能井又深、又窄、又對稱：深 $\Rightarrow$ 高熔點；窄即曲率大 $\Rightarrow$ 高模數；對稱 $\Rightarrow$ 低膨脹。一條曲線、三個性質，盡在其中。）

做完這兩題，你就握住了本篇的核心：宏觀性質不是各自獨立的清單，而是同一條鍵結曲線的不同投影。

重點回顧

• 鍵結位能曲線 $E(r)$ 是材料性質的母體：深度決定熔點與鍵能、底部曲率決定彈性模數、不對稱性決定熱膨脹係數。
• 把 $E(r)$ 在平衡點泰勒展開即得虎克定律，彈性模數 $\propto \left.\frac{d^2E}{dr^2}\right|_{r_0}$；這也說明為何模數是結構不敏感性質，難以靠加工改變。
• 熱膨脹源於位能曲線的不對稱：完美對稱的曲線不會膨脹；鍵越強越對稱，故陶瓷的熱膨脹係數普遍小於金屬，這直接主宰電子封裝的失配問題。
• 能帶理論把「電子海 vs 共價共享」統一為「能隙大小」的連續譜，是鍵結決定電性的可計算語言。
• 鍵結方向性透過差排核心寬度與派爾斯—納巴羅應力，最終決定材料是韌是脆；陶瓷因差排難動，只能靠相變韌化、纖維強化等外部手段對抗裂縫。

深入探討（研究所視角）

本篇用「一條位能曲線推性質」的對偶力（pair potential）框架建立量化直覺，但研究前沿在好幾個方向上超越了這個圖像。

第一，對偶力的局限與多體勢的興起。 把材料簡化成「原子對之間獨立的彈簧」會失敗於有方向性或金屬鍵的系統——因為一個鍵的強度其實取決於周圍有幾個鄰居（鍵級 bond order）。現代原子模擬改用多體勢（many-body potentials）：金屬常用嵌入原子法（Embedded Atom Method, EAM），半導體常用 Tersoff、Stillinger-Weber 等鍵級勢，近年更有以 DFT 資料訓練的機器學習原子間勢（machine-learning interatomic potentials, MLIP），能在接近第一原理精度下模擬百萬原子。對偶力曲線仍是教學上不可取代的起點，但別把它當成真實鍵結的全貌。

第二，從經驗位能到第一原理。 真正計算鍵能、能帶與彈性常數張量 $C_{ijkl}$，需密度泛函理論（DFT）。值得強調的是，立方晶體的彈性其實不是單一個 $E_{\text{Young}}$，而是三個獨立常數 $C_{11}, C_{12}, C_{44}$，且彈性是各向異性的——沿不同晶向拉伸，鍵結投影不同，模數也不同。本篇的純量曲率圖像在這裡要升級成張量描述，這對單晶葉片、半導體晶圓的取向設計至關重要。

第三，葛律森參數與非簡諧效應。 熱膨脹、熱傳導都源於晶格振動的非簡諧性（anharmonicity），量化指標是葛律森參數（Grüneisen parameter $\gamma$）。它把聲子頻率隨體積變化的程度與熱膨脹、熱導率連結起來，是設計低膨脹合金（如 Invar）與熱電材料時的核心參數。本篇「不對稱曲線造成膨脹」的直覺，在嚴謹處理時就化身為聲子的非簡諧理論。

第四，超越本徵性質的尺度橋接。 本篇談的彈性模數、熔點、膨脹係數都是「本徵（intrinsic）」性質，主要由鍵結決定、相對結構不敏感。但工程上最關鍵的強度、韌性、疲勞壽命卻是「結構敏感（structure-sensitive）」性質，由差排、晶界、析出物、裂縫等微觀組織主導。材料設計的藝術，正在於分清楚哪些性質鎖死在鍵結（要換材料才能改），哪些可以靠製程與組織工程去調控——這也正是「結構—性質—製程—性能」四面體想提醒我們的事。

進一步閱讀可從 Callister 與 Ashby 的鍵結與性質章節鞏固對偶力直覺，再進入 Kittel《Introduction to Solid State Physics》理解能帶與聲子，最後以計算材料學（DFT、MLIP）與 Hull & Bacon《Introduction to Dislocations》銜接缺陷層級的嚴謹處理。
