為什麼同一台射出機，把同一包塑料打進不同的模具，做出來的零件強度可以差三倍？

入門篇我們把成形製程分成鑄造、燒結、塑性成形三條路線，那是以金屬為主角的故事——液態凝固、粉末擴散、固態塑性流動。但當主角換成高分子與複合材料（polymer and composites），遊戲規則悄悄改變了：高分子在加工溫度下既不是純液體、也不是純固體，而是一種會「記住」自己被怎麼推擠過的黏彈性熔體（viscoelastic melt）；而複合材料裡那些纖維，會在熔體流動時被「梳」成特定方向，把材料從等向（isotropic）變成方向性極強的非等向（anisotropic）結構。

這帶來一個入門篇沒處理的關鍵事實：對高分子與複合材料而言，「製程」寫入微結構的方式，主要不是透過凝固或擴散，而是透過「流動」本身。 同一包尼龍 66、同一台射出成形機，只因為模穴幾何、澆口位置、射速不同，熔體在模穴裡的流動路徑就不同，分子鏈與玻璃纖維的配向（orientation）就不同，做出來的零件可以在某個方向特別強、另一個方向特別脆——強度差三倍並不誇張。

這一篇我們要深入這層機制：高分子熔體的流變（rheology）如何主導加工、流動如何把分子鏈與纖維「凍結」成配向組織、複合材料的纖維長度與界面又如何在加工中被決定。讀完你會發現，高分子的成形與金屬的成形說的是同一套「結構—性質—製程—性能」語言，只是動力學的主詞換了人。

高分子熔體不是水：剪切變稀與黏彈性

要理解高分子加工，得先丟掉「熔化就是變成液體」這個來自金屬的直覺。一塊金屬熔化後是低黏度的牛頓流體（Newtonian fluid），黏度幾乎不隨流動快慢改變。高分子熔體完全不是這回事。

最重要的特徵是剪切變稀（shear thinning）：流動得越快，黏度反而越低。對牛頓流體，剪應力 $\tau$ 與剪切率 $\dot{\gamma}$ 成正比，$\tau = \eta \dot{\gamma}$，黏度 $\eta$ 是常數。但高分子熔體更接近冪律模型（power-law model）：

$$ \eta = K \,\dot{\gamma}^{\,n-1} $$

其中 $n$ 是冪律指數，對多數高分子 $n \approx 0.2\text{–}0.6$，明顯小於 1。$n<1$ 意味著剪切率上升、黏度下降。為什麼？回到入門篇談過的纏結（entanglement）：靜止時長鏈彼此纏繞、互相鎖住，黏度極高；一旦快速剪切，鏈被拉直、沿流動方向解纏並對齊，互相滑動的阻力驟降，黏度因此暴跌。

這個性質是高分子加工得以實現的根本原因。射出成形時，澆口附近的剪切率可高達 $10^4\text{–}10^5\ \text{s}^{-1}$，正是因為剪切變稀，熔體在這種高速下黏度大幅下降，才能在零點幾秒內充滿整個薄壁模穴；一旦停止流動，黏度回升、形狀被保住。如果高分子像金屬一樣是牛頓流體，薄壁射出幾乎無法進行。

第二個特徵是黏彈性（viscoelasticity）——熔體同時有黏性（耗散能量）與彈性（儲存能量）。最戲劇化的表現是模口膨脹（die swell / extrudate swell）：熔體從擠製模口擠出後，直徑會膨脹到模口的 1.2–2 倍。原因是熔體在模內被剪切時，鏈被拉伸、儲存了彈性能（像被拉長的橡皮筋），一出模口失去管壁約束，鏈立刻回彈、收縮，導致徑向膨脹。模口膨脹是吹膜、押出、抽絲時必須補償的工程量，它直接提醒我們：高分子記得自己被怎麼變形過。 這份「記憶」正是配向組織的來源。

流動如何「凍結」分子配向：皮層—芯層結構

現在進入這篇最核心的機制：流動如何把分子鏈的方向凍結（frozen-in orientation）進固化的零件，並造成性能的方向性。

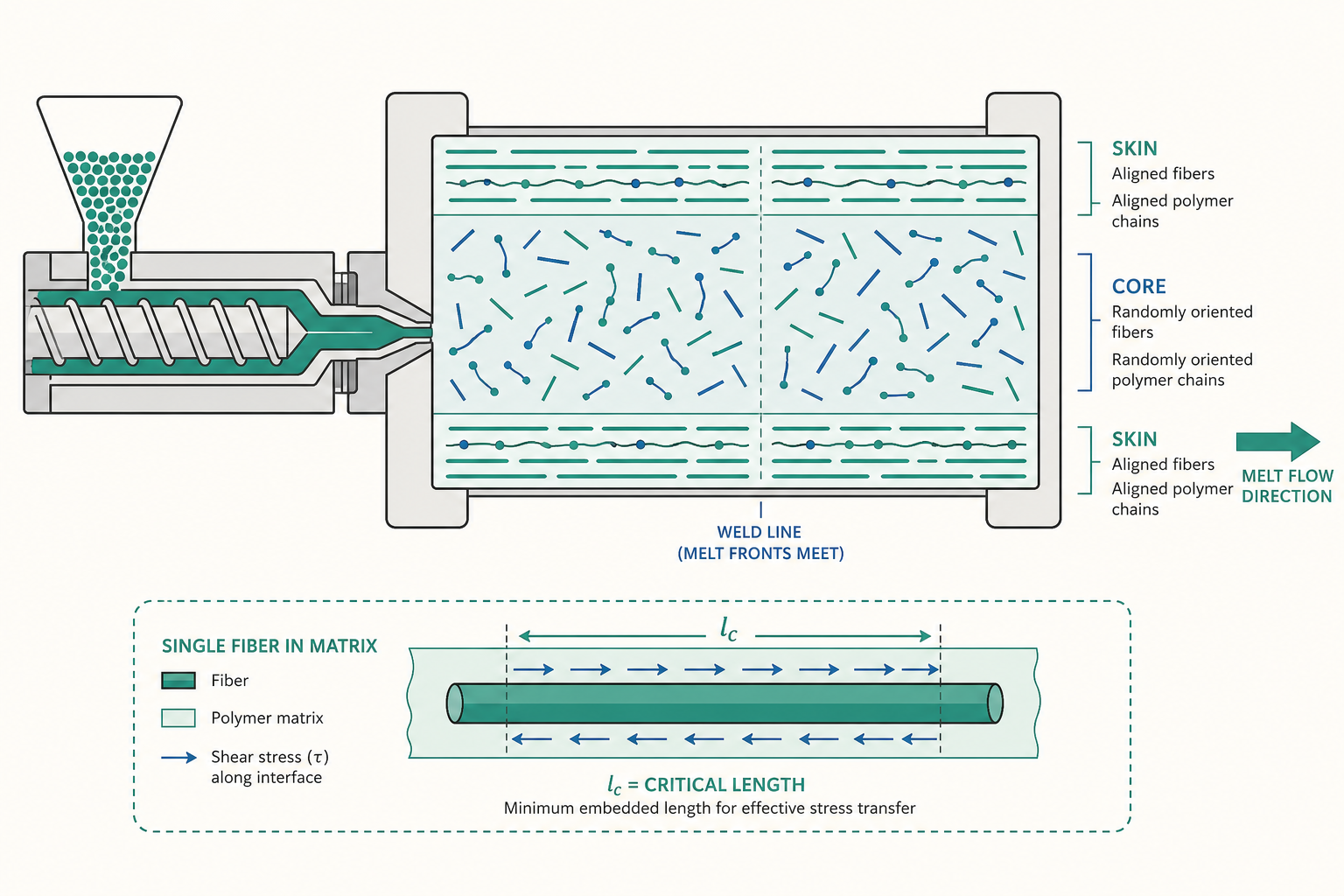

考慮射出成形。熔體被高速推進冷模穴，緊貼冷模壁的那薄薄一層瞬間被急冷固化。問題在於：這層熔體在固化的那一刻，正承受著最大的剪切（因為流速在管壁為零、中心最大，剪切率在近壁處最高），它的分子鏈被沿流動方向高度拉伸對齊，還來不及鬆弛回捲曲的平衡線團，就被低溫「凍」住了。結果是一層高度配向的皮層（skin layer）。

而模穴中心的熔體固化得慢，分子鏈有時間鬆弛回到接近隨機的線團構形，形成配向度低的芯層（core layer）。於是一個射出件的截面，從外到內呈現「皮層—次皮層—芯層」的層狀配向梯度。這個結構帶來幾個直接後果：

• 力學性質非等向：沿著分子鏈（與流動）方向，強度與模數較高；垂直方向較低。同一塊平板，順流向拉與橫流向拉，強度可以差顯著。
• 收縮非等向（differential shrinkage）：配向的鏈在冷卻後傾向沿配向方向收縮更多，造成零件翹曲（warpage）。這是射出件變形最常見的根源之一，而它的物理根源就是流動配向。
• 殘留應力（residual stress）：皮層先固化、芯層後固化，加上配向回彈被凍結，零件內部殘留一套自平衡的應力場，可能在後續使用或環境應力下誘發開裂（environmental stress cracking）。

請注意這和金屬鑄造的對應關係：金屬鑄造也有「靠模壁急冷的細晶皮層、心部慢冷的粗晶」之分。急冷的表層 vs. 慢冷的芯部，是所有「液態充模 + 模壁散熱」製程共有的結構主題——只是金屬凍結的是晶粒大小，高分子凍結的是分子鏈配向。這正是 SPPP 主線跨材料的優美之處。

複合材料：纖維配向與「臨界長度」的雙重戰場

當熔體裡加入玻璃纖維或碳纖維，成為短纖維強化複合材料（short-fiber reinforced composite），上面的故事多了一個更顯著的角色：纖維會被流動「梳」向特定方向，而且加工會改變纖維本身的長度。

纖維配向。 在剪切流場中，剛性的短纖維會傾向沿流動方向排列（Jeffery 軌道理論描述單根纖維在流場中的轉動）。在射出件裡，這放大了皮芯效應：高剪切的皮層裡纖維沿流向高度對齊，低剪切的芯層裡纖維配向紊亂、甚至橫向。於是「順流向強、橫流向弱」的非等向性被纖維進一步放大。設計含纖維的射出件時，澆口位置幾乎等同於在決定纖維會往哪裡排，這是純塑膠件不必煩惱、卻在複合材料中至關重要的製程變數。

纖維長度與臨界長度。 複合材料要靠纖維承載，前提是外力能透過「纖維—基材界面」的剪應力有效傳到纖維上。這引出一個關鍵概念——臨界纖維長度（critical fiber length, $L_c$）：

$$ L_c = \frac{\sigma_f \, d}{2\,\tau_i} $$

其中 $\sigma_f$ 是纖維的拉伸強度、$d$ 是纖維直徑、$\tau_i$ 是界面剪切強度。物理意義是：只有當纖維長度 $L > L_c$，纖維中段才能被界面剪力「拉滿」到接近其拉伸強度，纖維才被有效利用；若 $L < L_c$，纖維還沒被拉到斷就先被從基材裡「抽出（pull-out）」，強化效率大打折扣。

問題是，加工會縮短纖維。原料粒（compound pellet）裡的玻璃纖維可能有幾毫米長，但經過螺桿的剪切、輸送、過澆口的擠壓，纖維會大量斷裂，射出件中的殘留纖維長度常只剩零點幾毫米，很容易掉到 $L_c$ 附近甚至以下。於是出現一個典型的製程矛盾：提高射速與螺桿轉速有利於充模與配向，卻加劇纖維折斷、降低有效長度。 工程師必須在「流動性／配向」與「保留纖維長度」之間取捨——這是入門篇談金屬時不會遇到的、複合材料專屬的兩難。

看一個例子

考慮一個用 30% 玻璃纖維強化尼龍 66（PA66-GF30）射出成形的汽車進氣歧管支架。設計要求它在某個鎖點方向承受反覆振動載荷。

工程師發現第一版樣品總是在鎖點附近的某條「線」上開裂。追查下去，這條線正是模穴裡兩股熔流會合的熔接線（weld line）——熔體從兩個方向繞過螺孔後重新匯合的地方。在熔接線上，兩股熔流的前緣已部分冷卻、分子鏈與纖維都垂直於熔接面排列（而非穿越它），界面結合弱、纖維幾乎沒有橫跨熔接線去承載。結果這裡的強度可能只有母材的 40–60%，正好成了疲勞裂紋的起點。

解法不是換材料，而是改製程與模具：把澆口移位，讓熔接線落在低應力區；或提高模溫與射速，讓兩股熔流會合時溫度更高、結合更好。請注意——化學成分一個字都沒改，只動了「熔體怎麼流」，零件壽命就翻倍。這就是高分子與複合材料版本的「相同元素、不同身世、不同性能」。

動手試試

拿一個半透明的塑膠射出件（例如尺、收納盒蓋），放在兩片偏光片之間（手機螢幕 + 一副偏光太陽眼鏡就能湊合），對著光旋轉。你會看到彩色的條紋圖案——這是光彈性（photoelasticity），條紋密集處正是殘留應力與配向最強的區域，常常出現在澆口附近與截面突變處。你看到的，就是被流動「凍結」進零件的那段加工史。

重點回顧

• 對高分子與複合材料，製程寫入微結構的主要途徑不是凝固或擴散，而是流動：熔體的流變行為與黏彈性「記憶」決定了最終的配向組織。
• 高分子熔體會剪切變稀（$\eta = K\dot{\gamma}^{\,n-1}$，$n<1$），這是薄壁射出得以充模的根本；其黏彈性則表現為模口膨脹等「記得被怎麼變形過」的現象。
• 液態充模 + 模壁急冷會凍結出皮層—芯層的配向梯度，造成力學非等向、非等向收縮（翹曲）與殘留應力——這與金屬鑄造的「急冷細晶皮層 vs. 慢冷粗晶芯部」是同一個結構主題。
• 短纖維複合材料多了纖維配向與臨界長度 $L_c=\sigma_f d/2\tau_i$ 兩個戰場；加工會折斷纖維、縮短長度，於是「流動性／配向」與「保留纖維長度」之間存在天生的製程取捨。
• 熔接線等流動造成的弱面，往往是零件失效起點；很多時候解法是調整澆口、模溫、射速等製程參數，而非更換材料。

深入探討（研究所視角）

把高分子與複合材料的加工放到研究與先進製造的層面，幾條主線正快速深化：

1. 從流變學到加工的多物理耦合模擬。 商用模流分析（如 Moldflow、Moldex3D）求解的是非牛頓、非等溫、可壓縮熔體在複雜模穴中的充填—保壓—冷卻過程，並耦合纖維配向模型（Folgar–Tucker 方程及其各種封閉近似）來預測局部纖維張量。把這些模流結果作為非等向材料卡餵進結構有限元（FEA），是當前「integrated（製程—結構耦合）模擬」的主流，目的就是讓設計階段就能看見熔接線、配向與翹曲，而非等到開模試模才發現。

2. 黏彈性的本構與時間—溫度疊加。 入門級的冪律模型不足以描述模口膨脹、應力鬆弛這類彈性效應；研究上採用黏彈性本構（如 Giesekus、PTT、pom-pom 模型）刻畫熔體的記憶函數。配合時間—溫度疊加原理（time–temperature superposition, WLF 方程），可把不同溫度的流變數據疊到單一主曲線，預測極寬剪切率與溫度範圍下的加工行為——這是把實驗流變數據外推到製程條件的關鍵工具。

3. 結晶在流動下被改寫：流致結晶。 對半結晶高分子（如 PE、PP、PA），流動會誘發流致結晶（flow-induced crystallization）：被拉伸對齊的鏈段大幅加快成核、甚至形成沿流向的「shish-kebab」串晶結構，使結晶動力學比靜態快好幾個數量級。這意味著結晶度、晶體形態（spherulite vs. shish-kebab）與最終的剛性、阻隔性都受流場耦合控制——把凝固（金屬語言）、結晶（高分子語言）統一進「非平衡相變在流場下的選擇」這個更大的框架。

4. 連續纖維複合與固化的製程窗口。 航太級連續纖維複合（碳纖維/環氧樹脂預浸布）的成形又是另一套物理：熱固性樹脂的固化動力學（cure kinetics）與放熱、樹脂流動與纖維床滲透（Darcy 定律描述樹脂在纖維束間的流動）、以及固化收縮與熱膨脹失配造成的殘留應力與變形（spring-in）。樹脂轉移成形（RTM）、自動纖維鋪放（AFP）與熱壓罐（autoclave）各有其製程窗口，研究上同樣走向「製程模擬 + 缺陷（孔隙、乾斑）預測 + 資料驅動最佳化」。

5. 增材製造再次模糊邊界。 高分子的熔融沉積（FFF/FDM）把「流動配向」與「層間結合」推到極致：每一條擠出絲都帶有強烈的軸向分子配向，而層與層、線與線之間的熔接界面結合強度取決於界面溫度與鏈互擴散（reptation）時間，導致列印件呈現高度非等向、且 Z 方向特別弱的力學行為。這與本文談的射出熔接線、皮芯配向是同一套物理在不同尺度上的重演。

一個值得帶走的整合視角是：高分子與複合材料的成形，本質上是在一個流場裡編排分子鏈與纖維的方向，並趕在材料固化前把這個編排「定格」下來。 從熔體流變、配向凍結、纖維折斷到固化收縮，背後是黏彈性流體力學、非平衡相變與界面力學的共同語言；研究所階段真正要練的，是把這套語言用於「反向設計流動」——透過控制模具幾何與製程參數，主動把材料的非等向微結構引導到性能需求所要求的方向。
