相圖

相圖只是「投影片」:藏在曲線背後的自由能曲面

從公切線構造、自由能曲率到三元截面與 TTT/CCT,把相圖從查表工具升級為可推導、可計算的熱力學與動力學對象。

相圖只是「投影片」:藏在曲線背後的自由能曲面

入門篇把相圖當成一張查得到「有哪些相、各佔多少」的地圖。但如果有人問你:為什麼共晶點剛好落在那個成分?為什麼有些合金一冷卻就自發分相、根本不需要成核?為什麼同一張 Fe-C 平衡圖完全預測不到淬火得到的麻田散鐵(martensite)?這些問題用「查圖」永遠答不出來,因為相圖本身只是更基本的東西——Gibbs 自由能曲線族(family of Gibbs free-energy curves)——在溫度軸上的一連串投影。

這篇進階篇要做的,是把鏡頭從「平面地圖」拉回到「自由能曲面」本身。一旦你能在腦中同時看見每個溫度下各相的 $G$–$x$ 曲線怎麼升降、怎麼相切、曲率正負如何翻轉,相圖上每一條線、每一個不變點都會變成可以推導出來的結果,而不是死背的圖案。我們也會走出二元平衡,看看三元相圖怎麼讀、亞穩相圖(TTT/CCT)如何補上平衡圖的盲點,以及這對製程與性能意味著什麼。

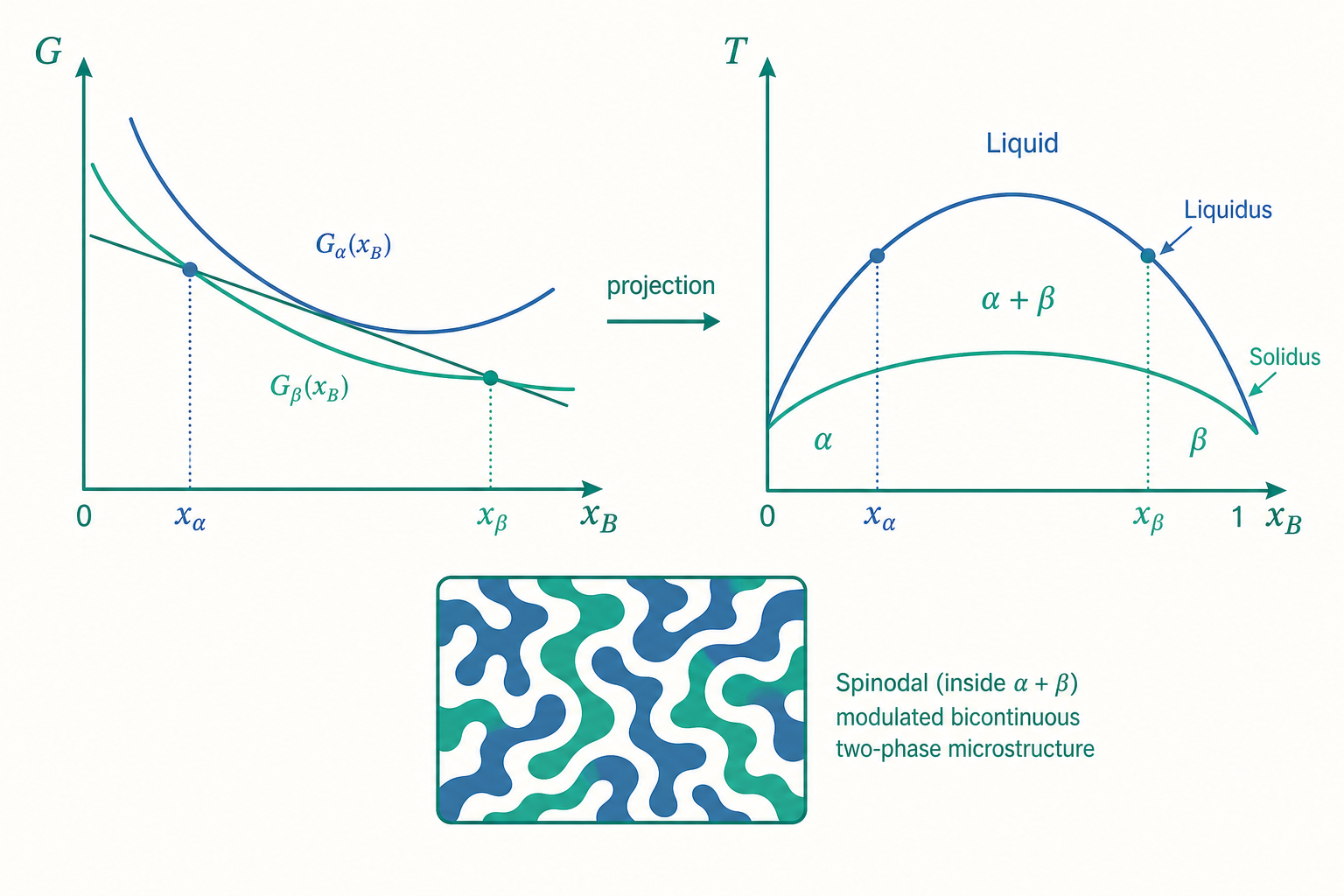

相圖進階概念示意圖

公切線構造:相平衡的真正定義

入門篇提過平衡相組合對應於「對自由能曲線取公切線」。這裡把它講透,因為這是整套相圖理論的地基。

在固定溫度 $T$、固定壓力下,二元系統中某個相 $\phi$(如固溶體 α 或液相 L)的莫耳 Gibbs 自由能是成分 $x_B$ 的函數 $G^\phi(x_B)$。當兩個相 α 與 β 共存而達到平衡時,熱力學要求每個組元在兩相中的化學位(chemical potential)相等

$$\mu_A^\alpha = \mu_A^\beta, \qquad \mu_B^\alpha = \mu_B^\beta$$

在 $G$–$x$ 圖上,某成分處的兩個截距(把該點切線延伸到 $x_B=0$ 與 $x_B=1$ 兩端)正好是 $\mu_A$ 與 $\mu_B$。要讓兩個相的 $\mu_A$ 同時相等、$\mu_B$ 也同時相等,幾何上唯一的可能就是:兩條曲線共用同一條切線。切點 $x_\alpha$ 與 $x_\beta$ 就是平衡時兩相各自的成分,也就是入門篇所說連接線(tie line)的兩端。

$$\left.\frac{dG^\alpha}{dx}\right|_{x_\alpha} = \left.\frac{dG^\beta}{dx}\right|_{x_\beta} = \frac{G^\beta(x_\beta) - G^\alpha(x_\alpha)}{x_\beta - x_\alpha}$$

把這個構造在不同溫度重複一次,每次得到的 $x_\alpha$、$x_\beta$ 在「溫度–成分」平面上連成的軌跡,就是相圖上的相界線。相圖等於公切線切點隨溫度的軌跡——這一句話,是把相圖從「圖」升級為「可計算對象」的關鍵。連接線、槓桿法則、共晶、共析全都只是它在不同情境下的特例。

看一個例子

用公切線觀點重新理解共晶點為什麼存在。共晶系統有 α、β 兩個固溶體與液相 L 三條 $G$–$x$ 曲線。在高溫,L 的曲線整體最低(液態穩定);溫度下降時 α 與 β 的曲線相對 L 逐漸下移。在某個臨界溫度 $T_E$,會出現一條同時與 α、β、L 三條曲線都相切的公切線——一條切線碰三條曲線,意味三相共存。由相律 $F = C - P + 1 = 2 - 3 + 1 = 0$,這只能發生在唯一的溫度與成分,那就是共晶點。共晶成分不是「湊巧」落在中間,而是被三條自由能曲線的相對位置嚴格鎖定的幾何必然。

曲率決定命運:成核脫溶 vs 旋節分解

公切線告訴你平衡的「終點」,但自由能曲線的二階導數(曲率)告訴你系統如何「啟程」——這是入門篇完全沒碰的面向,也是現代材料設計最迷人的部分。

考慮一個在高溫為單相、降溫後卻想分解成兩個成分的固溶體(許多合金、玻璃、聚合物摻合物都如此)。把降溫後的單相自由能曲線 $G(x)$ 畫出來,它在中段會出現一個「向下凹」的駝峰。判斷準則就藏在曲率符號 $\partial^2 G / \partial x^2$ 裡:

  • 在 $\dfrac{\partial^2 G}{\partial x^2} > 0$(曲線上凸、外凸)的區域,任何微小的成分起伏都會升高自由能,系統抗拒分相。要分相必須跨越能障、先形成一個成分明顯不同的臨界核——這是成核–成長(nucleation and growth)機制,需要克服界面能、有潛伏期、靠擴散長大。

  • 在 $\dfrac{\partial^2 G}{\partial x^2} < 0$(曲線向下凹)的區域,連無窮小的成分波動都會降低自由能。系統對任何擾動都不穩定,會自發地、沒有能障地連續放大成分波動——這就是旋節分解(spinodal decomposition)。它不需要成核,產物是一種互相連通、波長均勻的雙連續(bicontinuous)週期結構。

兩個區域的邊界——曲率恰好為零、$\partial^2 G/\partial x^2 = 0$ 的點軌跡——稱為旋節線(spinodal),它落在平衡溶解度(binodal,即公切線切點軌跡)的內側。換句話說,平衡相圖只畫出 binodal,旋節線是一條「隱藏」在混溶間隙裡的曲線,但它決定了分相走哪條動力學路徑、得到什麼微結構。

這在性能上的差別是真實且巨大的。Fe-Cr-Co、Cu-Ni-Fe 等永磁與析出強化合金,刻意被設計成在旋節區分解,得到奈米尺度、週期排列的兩相調幅結構(modulated structure),對磁性與機械強度都有獨特貢獻。「相圖告訴你分不分,曲率告訴你怎麼分」——這是進階學習者必須建立的第二層認知。

中間相與金屬間化合物:地圖中央的「島嶼」

入門的 Cu-Ni(全溶)與 Pb-Sn(簡單共晶)相圖兩端是固溶體、中間是兩相區,相對單純。但真實的工程相圖中央常常冒出一座座中間相(intermediate phase)的「島嶼」——它們有自己的晶體結構,與兩端的端際固溶體都不同。

這些相又分兩類。若一個相能在一定成分範圍內存在,自由能曲線是一條有寬度的弧(如 Cu-Zn 黃銅裡的 β、γ 相),稱為中間固溶體。若它只在極窄、近乎固定的化學計量比存在(如 Mg₂Si、Fe₃C、Ni₃Al),自由能曲線窄到近乎一條垂直線,這種金屬間化合物(intermetallic compound)在相圖上畫成一條垂直線段。

金屬間化合物的熔化行為又透露更多訊息。若它直接從同成分的液相凝固(液相線在該成分有一個極大值,$L \rightarrow$ 化合物),稱為同成分熔化(congruent melting),這種化合物可以被當成一個「準組元」,把一張複雜相圖切成兩張簡單的次相圖來分析。反之,若它在加熱時不是直接熔化、而是分解成「另一個固相 + 成分不同的液相」,就是包晶反應(peritectic reaction)的另一面:

$$\alpha + L \xrightarrow{\text{冷卻}} \beta$$

包晶反應在動力學上特別棘手:新生的 β 相會包覆在 α 顆粒外圍,形成一層擴散障壁,阻止反應完成,導致即使緩慢冷卻也殘留未反應的 α。許多需要精密成分控制的合金(如部分鈦合金、超導 Nb₃Sn)都受包晶動力學困擾。這再次呼應入門篇的主旨:相圖預測終點,動力學決定能否抵達——而中間相與包晶把這個張力推到極致。

走出平面:三元相圖怎麼讀

二元相圖把成分放在一條線上、溫度放在縱軸,平面就夠用。但工業合金幾乎都是三元、四元甚至更多組元,這時必須學會新的閱讀方式。

三元系統有三個組元,成分需要兩個獨立變數描述,因此成分空間是一個Gibbs 三角形(Gibbs triangle):等邊三角形三個頂點代表純 A、B、C,三角形內任一點的成分用該點到三邊的垂直距離讀出,三個分量恆和為 100%。加上溫度軸,完整的三元相圖是一個三角柱狀的立體,無法畫在紙上。

實務上有兩種「切片」策略:

  • 等溫截面(isothermal section):固定一個溫度,水平切過三角柱,得到該溫度下的相區地圖。單相區、兩相區(畫有連接線)、三相區(畫成一個小三角形,內部任一合金都由三角形三個頂點對應的相依比例組成)一目了然。
  • 垂直截面 / 假二元(vertical section, pseudo-binary):沿某條成分路徑(例如固定其中一個組元比例)垂直切,外觀很像二元相圖,方便追蹤某條凝固路徑的相變序列。但要小心:垂直截面上的連接線一般不躺在切面內,所以不能直接套槓桿法則算相分率,這是初學三元最常踩的雷。

三元的槓桿法則也升級了。在三相三角形區域,要算三個相的比例,得用重心座標(barycentric / centroid rule)——把合金總成分點看成三個頂點相成分的加權重心,權重即為各相分率。這是入門二元「線段比」的二維推廣。

理解三元相圖的能力,直接決定你能不能設計現代多元合金。一支商用不鏽鋼至少是 Fe-Cr-Ni-C-Mn-Mo… 的多元系統,工程師靠等溫截面與 CALPHAD 計算來判斷在服役溫度下會不會析出脆化的 σ 相或碳化物——這是把相圖知識轉化為「製程窗口」與「服役壽命」的真本事。

平衡之外:TTT、CCT 與 Scheil 凝固

回到入門篇開頭那個淬火問題。Fe-C 平衡相圖預測緩冷得到波來鐵(pearlite),但它完全無法告訴你急冷會得到麻田散鐵——因為麻田散鐵是平衡圖上根本不存在的亞穩相。要描述「冷卻速率如何改變產物」,需要的是時間軸,於是有了把相圖延伸到動力學的兩張工具圖。

TTT 圖(恆溫轉變圖,Time–Temperature–Transformation)把沃斯田鐵化的鋼急速降到某溫度後恆溫保持,記錄轉變開始與完成所需時間,畫成著名的「C 曲線」。曲線最凸出的「鼻尖」對應轉變最快的溫度;只要冷卻路徑能繞過鼻尖、在抵達麻田散鐵起始溫度($M_s$)前都不碰到 C 曲線,沃斯田鐵就能被「凍結」並切變成麻田散鐵。

CCT 圖(連續冷卻轉變圖,Continuous Cooling Transformation)更貼近真實熱處理(油淬、水淬、空冷都是連續降溫而非恆溫)。在 CCT 圖上疊不同冷卻速率的曲線,就能讀出:哪一條冷得夠快只生成麻田散鐵(淬硬)、哪一條慢一點會經過波來鐵或變韌鐵(bainite)區。這正是「為什麼同樣成分、不同冷卻速率得到不同硬度」的定量答案,也是入門篇那句「碳含量 × 冷卻速率 = 微結構」真正被量化的地方。

凝固這一側也有平行的修正。入門篇講枝晶偏析時假設固相內部來不及擴散;把這個假設推到極致——固相零擴散、液相完全混合——就得到 Scheil 方程(Scheil equation),描述非平衡凝固時殘餘液相成分如何隨固相分率 $f_s$ 暴衝:

$$C_L = C_0\,(1 - f_s)^{(k-1)}$$

其中 $k$ 是溶質的分配係數(partition coefficient,固相成分/液相成分)。當 $k<1$(溶質排向液相),最後凝固的液相會被嚴重富集,常導致原本不該出現的低熔點共晶在晶界析出——這就是鑄件熱裂與成分不均的根源。Scheil 方程讓「平衡槓桿法則」與「真實鑄造」之間的落差變得可計算,是連接相圖與鑄造製程的橋樑。

重點回顧

  • 相圖是自由能曲線的投影:每個相的 $G$–$x$ 曲線在各溫度取公切線,切點軌跡即相界線;化學位相等是平衡的真正定義,連接線與槓桿法則都是它的特例。
  • 曲率決定分相機制:$\partial^2 G/\partial x^2 > 0$ 走成核–成長(有能障、有潛伏期),$<0$ 走旋節分解(無能障、自發、雙連續結構);旋節線藏在平衡溶解度(binodal)內側。
  • 中間相與金屬間化合物改變地圖結構:同成分熔化的化合物可當準組元拆分相圖,包晶反應 $\alpha + L \to \beta$ 因擴散障壁常無法完成。
  • 三元相圖用 Gibbs 三角形 + 截面:等溫截面讀相區、垂直截面追凝固路徑(但連接線不在切面內,不能直接套槓桿);三相區用重心座標算比例。
  • TTT/CCT/Scheil 補上平衡圖的盲點:平衡相圖無法預測麻田散鐵與非平衡偏析,需用時間軸的轉變圖與 Scheil 方程描述真實製程結果。

深入探討(研究所視角)

把上述各條線索收束起來,會發現它們都指向同一個現代命題:相穩定性是可計算的,而且越來越「由下而上」。公切線構造背後的自由能模型,最初是經驗性的正規溶液(regular solution)與亞晶格(sublattice / compound-energy formalism)模型,靠實驗數據回歸參數——這就是 CALPHAD 的工作方式。但今天的研究前沿,是用第一原理計算(first-principles / DFT)直接算出各相的形成能與彈性常數,再用統計力學(cluster expansion、聲子計算貢獻的振動熵與位形熵)建出有限溫度的自由能,餵進相平衡求解。對於缺乏實驗數據的新材料系統(高熵合金、新型熱電與電池材料),這條「DFT → 自由能 → 相圖」的路徑常常是唯一可行的設計手段。

旋節分解與相場法(phase-field)的結合則代表另一條主線:把 CALPHAD 自由能(含曲率資訊)與 Cahn–Hilliard 擴散方程耦合,就能直接模擬調幅結構的波長選擇、共晶層片的粗化、析出相的形貌演化——也就是讓「微結構隨時間長什麼樣」變成可預測,而不只是「平衡時有哪些相」。這正是整合計算材料工程(ICME)的核心:相圖不再是查詢的終點,而是串接原子尺度自由能、介觀尺度組織演化、與零件尺度性能的中繼站。

對有志進入材料計算、合金設計或固態相變研究的學習者,建議把握三個層次的閱讀能力:一是徒手用公切線與曲率定性推斷一張陌生相圖的拓樸(哪裡會有共晶、會不會出現旋節);二是能操作 Thermo-Calc / Pandat / OpenCALPHAD 計算多元系統的等溫截面與 Scheil 凝固路徑;三是能批判性地看待計算結果——CALPHAD 資料庫的外插風險、亞穩相未被建模、動力學參數的不確定性,都提醒我們相圖始終是模型而非真理。能同時駕馭「徒手幾何直覺」與「計算工具」並對兩者的極限保持清醒,才是把相圖真正讀通的標誌。
