Fabless、Foundry、IDM:三種商業模式

設計、製造、整合——半導體產業如何分工,又如何各自獲利。

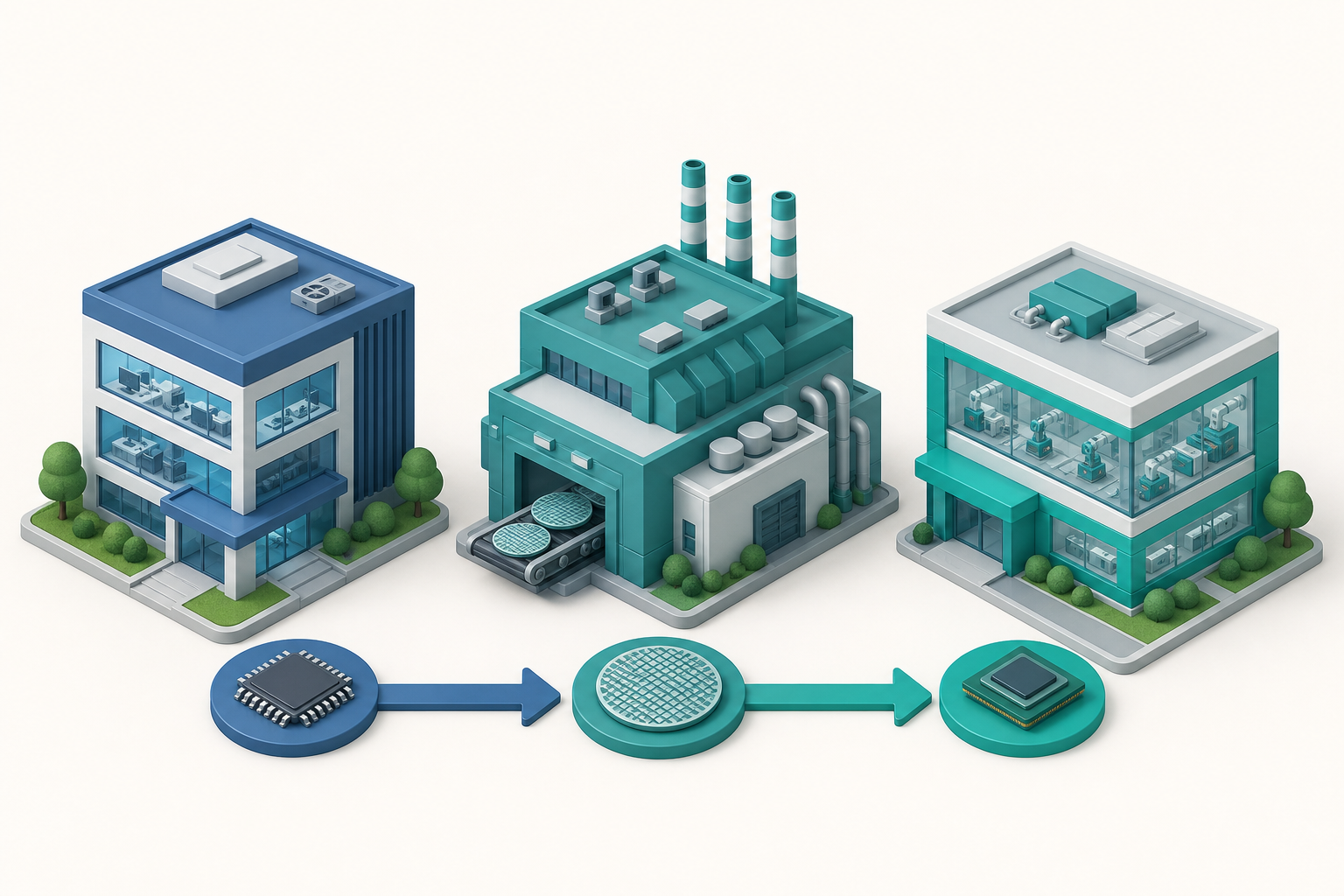

Fabless、Foundry、IDM:三種商業模式 概念示意插圖
概念示意插圖(AI 生成,僅供輔助理解,非精確技術圖示)
研究所  ·  約 18 分鐘  ·  FablessFoundryIDM

三種模式的本質:對「製造資本」的不同態度

半導體產業的三大商業模式——Fabless(無廠設計)、Foundry(晶圓代工)、IDM(整合元件製造)——本質差異在於對「製造資本與良率 know-how」的擁有策略。一座先進邏輯晶圓廠資本支出逾 200 億美元、折舊週期數年、產能利用率直接決定盈虧;是否自擁這座「重資產」,劃出了三條截然不同的獲利與風險路徑。理解這三者,等於理解整個產業的分工經濟學。

Fabless:輕資產、高研發槓桿

Fabless 公司只做設計與行銷,把製造外包給代工廠。其財務特徵是:

  • 資本支出極低:無晶圓廠折舊負擔,現金流可重押研發(R&D 佔營收比常達兩成以上)。
  • 毛利率高但依賴代工產能:差異化來自架構與 IP,而非製造。
  • 風險集中於設計成功率與代工綁定:先進節點一次光罩(mask set)成本可達數千萬美元,設計一旦流片(tape-out)失敗,重做(respin)代價高昂。

Fabless 的崛起,前提是晶圓代工模式的成熟——沒有可信賴的外部產能,無廠設計無從存在。代表領域涵蓋 GPU、行動 SoC、AI 加速器與多數 IC 設計新創。

Foundry:規模經濟與產能利用率的賽局

晶圓代工 把「製造」變成服務業,靠規模經濟攤平天文資本,靠良率學習曲線築起壁壘。其經濟模型的核心變數:

變數 意義 對獲利的影響
產能利用率 已用產能/總產能 重資產下,利用率每降幾個百分點即顯著侵蝕毛利
缺陷密度 $D_0$ 每 cm$^2$ 致命缺陷 良率 $Y \approx \exp(-D_0 \cdot A)$,$A$ 為晶粒面積
製程領先度 是否握有最先進節點 領先者享定價權與先進產能溢價

良率模型 $Y \approx \exp(-D_0 \cdot A)$ 揭示代工的命門:當客戶晶粒面積 $A$ 越大(AI/GPU 動輒 600~800 mm$^2$),良率對 $D_0$ 越敏感,缺陷控制能力直接轉化為定價權。代工模式的設計取捨在於:高度標準化的製程設計套件(PDK)服務眾多客戶以衝高利用率,同時承擔每世代數百億美元的資本豪賭。

IDM:垂直整合的雙面刃

IDM 自行涵蓋設計、製造、封測全鏈,是產業最早的形態。其優劣是一體兩面:

  • 優勢:設計與製程協同最佳化(DTCO) 緊密,可為自家產品客製製程;供應自主、資安與機密可控。記憶體(DRAM、NAND)因製程與產品高度耦合、且為大量標準化商品,至今仍以 IDM 為主流。
  • 劣勢:同時承擔設計風險與製造重資產,產能彈性低。當自家產品需求波動,昂貴的晶圓廠折舊不會隨之減少,景氣下行時固定成本壓力沉重。先進製程的研發投入若無法以足夠出貨量攤平,單位成本將高於專業代工。

正因如此,部分傳統 IDM 走向「Fab-lite」——保留核心製程、把部分產能外包代工,以兼顧整合優勢與資本彈性。

為何記憶體與邏輯走向不同模式

模式選擇與產品特性深度相關:

  • 邏輯(CPU、GPU、SoC):設計差異化空間大、產品種類繁多、生命週期短,適合設計與製造分離——Fabless + Foundry 的組合能讓眾多設計公司共享同一座先進廠的產能。
  • 記憶體(DRAM、NAND):產品高度標準化、製程與元件結構(如 DRAM 電容、3D NAND 堆疊層數)強耦合、靠製程微縮與堆疊層數直接決定成本,因此 IDM 垂直整合更有效率。

這解釋了為何同屬半導體,邏輯與記憶體的產業結構長期分流。

風險、定價權與護城河比較

維度 Fabless Foundry IDM
資本支出 極高
研發焦點 架構、IP 製程、良率 設計+製程
主要風險 設計成功率、代工綁定 利用率、製程豪賭 雙重風險、產能彈性低
護城河 IP、架構、軟體生態 良率學習曲線、先進產能 整合優化、供應自主
典型產品 GPU、行動 SoC、AI 晶片 各家邏輯代工 記憶體、部分高效能邏輯

定價權的來源各異:Fabless 來自架構與軟體生態的鎖定,Foundry 來自製程領先與良率,IDM 來自整合與供應自主。沒有絕對最優模式,只有對特定產品與市場最適的模式。

後摩爾時代對商業模式的重塑

當二維微縮報酬遞減、先進封裝崛起,三種模式的邊界正被重新繪製:

  • Chiplet 化 讓系統由不同製程節點、不同供應商的晶粒拼組,封測(OSAT)與封裝代工的價值上升,催生「封裝即平台」的新角色。
  • 設計─系統─技術協同最佳化(DTCO/STCO) 要求設計、製造、封裝更緊密協作,純粹的「設計與製造分離」面臨重新整合的壓力。
  • 地緣政治 推動在地化與供應鏈韌性,使資本支出決策不再只看經濟效率,也納入地緣風險溢價。

未來十年,三種模式不會消失,但會在 Chiplet、先進封裝與地緣重組的推力下,演化出更多混合形態(如 Fab-lite、代工兼營封裝、IDM 開放部分產能對外)。商業模式的本質問題始終是同一個:在資本、技術與風險之間,如何分配對製造的擁有權

延伸閱讀:分工結構的全貌見〈半導體產業鏈全景:設計、製造、封測、設備、材料〉;驅動製造資本豪賭的微縮邏輯見〈摩爾定律與它的極限〉。
