微影為何是整個製程的節拍器
在數百道半導體製程步驟中，微影（lithography）是唯一一道「定義圖案位置」的步驟。沉積、蝕刻、離子佈植都只是「在被微影選定的區域上動作」，因此微影的解析度直接決定了一個世代能做出多小的電晶體。一座先進晶圓廠裡，微影機台是單價最高（EUV 一台超過 1.5 億美元）、最稀缺、也最常成為產能瓶頸的設備。理解微影，等於理解了摩爾定律的物理上限從何而來。

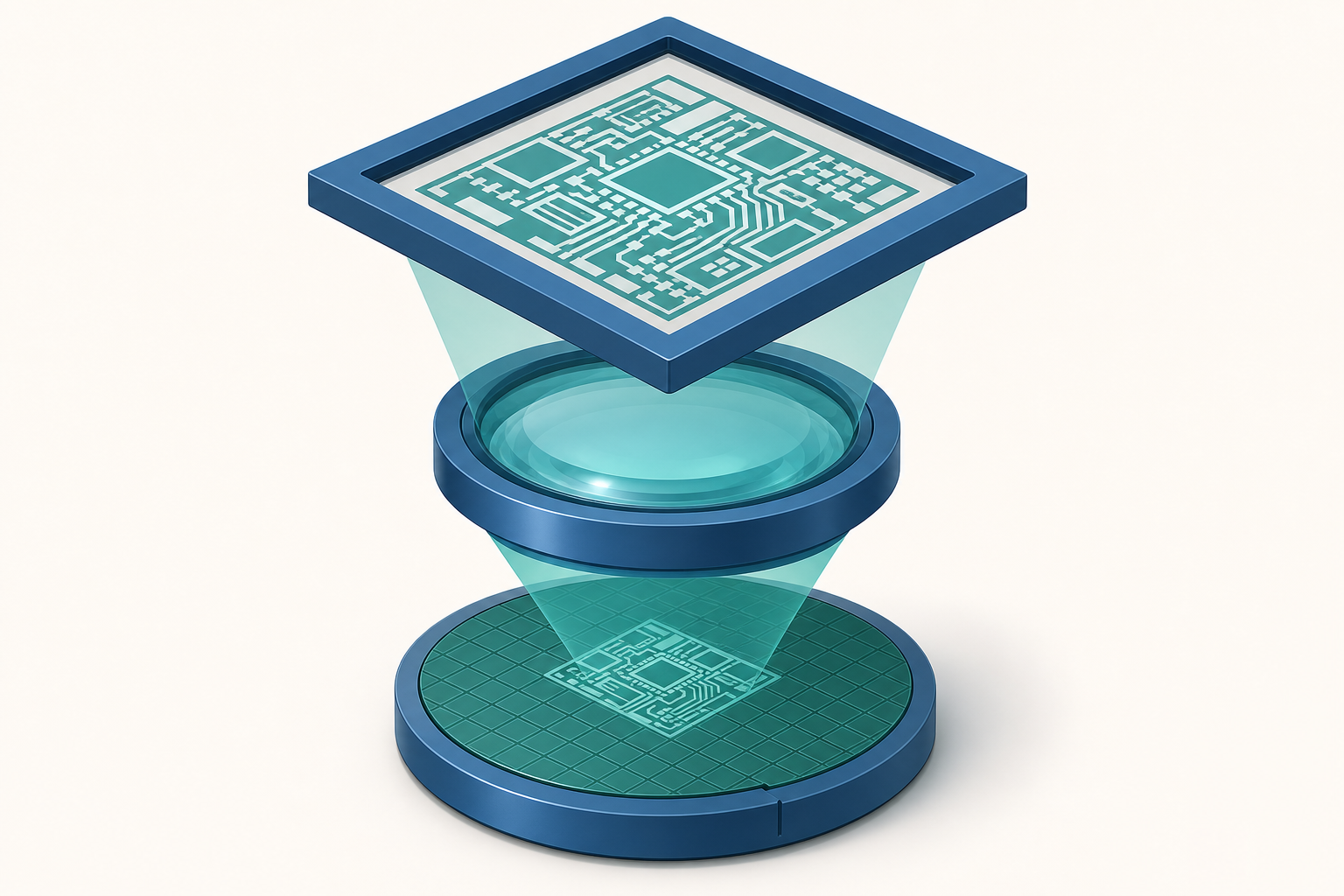

微影的本質是一場光學投影成像：把光罩（mask／reticle）上的電路圖案，透過投影鏡頭縮小並成像在塗有光阻的晶圓表面上。光照到的區域使光阻發生化學變化，再經顯影把圖案轉成晶圓上可被蝕刻的遮罩。整個流程的核心矛盾是——用波長相對較長的光，去刻出比波長還小的線寬。
三方合作：光源、光罩、光阻
一次曝光由三個要素協同完成：
- 光源（source）：決定波長 $\lambda$。歷史上從 g-line（436 nm）、i-line（365 nm），到 KrF（248 nm）、ArF（193 nm）準分子雷射，再到 EUV（13.5 nm）。波長越短，理論解析度越高。
- 光罩（mask）：載有放大 4× 的電路圖案的石英基板，鍍上吸收層（DUV 用鉻、EUV 用 TaBN）。投影鏡頭把它縮小 4 倍成像到晶圓上。
- 光阻（photoresist）：對特定波長敏感的高分子。正型光阻曝光後在顯影液中溶解、負型則相反。化學放大光阻（CAR）透過光酸產生劑（PAG）放大靈敏度。
這三者任一環節的缺陷都會直接複製到晶圓上，因此微影是良率管控的最前線。
Rayleigh 判據：解析度的物理上限
微影解析度由 Rayleigh 判據描述。最小可解析的半間距（half-pitch）線寬：
$$CD = k_1 \cdot \frac{\lambda}{\mathrm{NA}}$$
其中： - CD（critical dimension）為關鍵尺寸 - $\lambda$ 為曝光波長 - $\mathrm{NA}$（numerical aperture）為投影鏡頭數值孔徑，$\mathrm{NA} = n \cdot \sin\theta$ - $k_1$ 為製程因子，由光阻、光罩設計、解析度增強技術共同決定
這條公式說明：要刻更細的線，只有三條路——縮短 $\lambda$、增大 $\mathrm{NA}$、降低 $k_1$。三者各有物理天花板。
同時，聚焦深度（DOF）也受波長與孔徑牽制：
$$\mathrm{DOF} = k_2 \cdot \frac{\lambda}{\mathrm{NA}^2}$$
注意 DOF 與 $\mathrm{NA}$ 成平方反比。這是微影最殘酷的取捨：每當你提高 $\mathrm{NA}$ 換取更細線寬，DOF 就以平方速度崩塌。當 DOF 小於晶圓表面的高低起伏與光阻厚度時，部分區域會失焦，圖案模糊。這也是為什麼晶圓必須先經 CMP 平坦化、且晶圓檯的對焦控制要做到奈米級。
| 參數 | 對 CD 的影響 | 物理代價 |
|---|---|---|
| $\lambda$ 縮短 | 線性改善 | 需全新光源與光學系統 |
| $\mathrm{NA}$ 增大 | 線性改善 | DOF 平方惡化、鏡頭體積暴增 |
| $k_1$ 降低 | 線性改善 | 需 RET，理論下限 0.25 |
k₁ 的極限與解析度增強技術
單次曝光的 $k_1$ 理論下限是 0.25（對應線與間距相等的密集圖案）。實務上 ArF 浸潤式量產可逼近 $k_1 \approx 0.28$。要逼近 0.25，需要一整套解析度增強技術（RET）：
- 離軸照明（OAI）：用環形、四極照明強化特定方向繞射級的收集
- 相位移光罩（PSM）：利用相位差讓相鄰開口的光波相消，提高對比
- 光學鄰近修正（OPC）：在光罩上預先加上修正圖形（serif、scattering bar），補償成像時的圓角與鄰近效應
- 逆向微影（ILT）：以運算反推最佳光罩圖案
這些技術讓 193 nm 的光得以刻出 38 nm 以下的線寬——遠小於波長本身，是現代運算光學的勝利。
ArF 193 nm 的長壽與「微縮危機」
ArF 193 nm 準分子雷射光源自 2000 年代初成為主力，並透過浸潤式（加水，等效 $\mathrm{NA}$ 提升到 1.35）撐到了 7 nm 節點以下。波長卡在 193 nm 近二十年，是因為 157 nm（F₂ 雷射）因光學材料吸收問題胎死腹中，而 EUV 又因技術門檻延遲了十餘年才量產。
當單次曝光走到極限，業界以多重曝光（multi-patterning）把一層圖案拆成兩到四次曝光來突破 $k_1$，代價是光罩數暴增與疊對誤差（overlay error）累積——這是 EUV 之前最關鍵的成本與良率殺手。
失效模式：對比、疊對與隨機性
微影的良率挑戰可歸納為三類：
- 對比不足：當 CD 逼近極限，明暗對比（NILS，normalized image log slope）下降，光阻顯影後線邊粗糙，產生線邊粗糙度（LWR/LER），數值通常以 nm 計，直接影響電晶體特性離散。
- 疊對誤差（overlay）：層與層之間的對準誤差，先進節點要求 overlay 控制在 2～3 nm 以內，多重曝光更要求 sub-nm。
- 隨機缺陷（stochastic defects）：在極小尺度下光子數與光酸分子數有限，統計漲落導致隨機性的斷線或橋接，這在 EUV 世代尤為嚴重。
從 DUV 到 EUV 的世代地圖
| 世代 | 波長 $\lambda$ | $\mathrm{NA}$ | 典型節點 | 關鍵手段 |
|---|---|---|---|---|
| i-line | 365 nm | 0.6 | 350 nm | 乾式 |
| KrF | 248 nm | 0.8 | 130～250 nm | 乾式 |
| ArF 乾式 | 193 nm | 0.93 | 65～90 nm | RET |
| ArF 浸潤 | 193 nm | 1.35 | 7～40 nm | 加水 + 多重曝光 |
| EUV | 13.5 nm | 0.33 | 3～7 nm | 反射光學、真空 |
| High-NA EUV | 13.5 nm | 0.55 | 2 nm 以下 | 變形光學 |
微影是一門把光學、化學、機械精密度推到極致的綜合工程。理解 $CD = k_1\lambda/\mathrm{NA}$ 這條簡單公式背後的每一個權衡，就理解了半導體微縮的全部故事。
