為什麼一顆微粒就能毀掉一顆晶片
在先進製程中，最小特徵尺寸已縮至數奈米，而一顆肉眼不可見的微粒——例如直徑 1 μm（1000 nm）的塵埃——比閘極尺寸大上數百倍。若這顆微粒在曝光時落在光罩或晶圓上，會在該層圖案造成致命缺陷（killer defect）：可能短路相鄰金屬線、阻斷蝕刻、或在沉積層形成針孔。
這就是無塵室存在的根本理由：當缺陷尺寸與特徵尺寸同階，污染控制就直接等於良率控制。經驗法則上，可造成致命缺陷的微粒尺寸約為最小線寬的 1/2～1/3，因此節點越先進，需要管控的微粒就越小、密度上限越嚴。
ISO 14644 潔淨度等級的數學定義
無塵室潔淨度的國際標準是 ISO 14644-1，以「每立方公尺空氣中，大於等於某粒徑的微粒數上限」分級。其分類由下式定義：
$$C_n = 10^N \times \left(\frac{0.1}{D}\right)^{2.08}$$
其中： - $C_n$ = 每 $\mathrm{m}^3$ 中 ≥ 粒徑 $D$（μm）的最大允許微粒數 - $N$ = ISO 等級（1～9） - $D$ = 考慮的粒徑（μm）
| ISO 等級 | ≥ 0.1 μm 微粒數/m³ | ≥ 0.5 μm 微粒數/m³ | 對照舊 FED-STD-209E |
|---|---|---|---|
| ISO 1 | 10 | — | — |
| ISO 3 | 1000 | — | Class 1 |
| ISO 5 | 100000 | 3520 | Class 100 |
| ISO 6 | 1000000 | 35200 | Class 1000 |
| ISO 7 | — | 352000 | Class 10000 |
晶圓廠最關鍵的微影區與晶圓暴露區通常維持在 ISO 1～ISO 3，而一般手術室約為 ISO 7～ISO 8。換言之，晶圓廠核心區的潔淨度可比手術室嚴格約一千倍以上——這正是「比手術室乾淨一千倍」說法的量化來源。
氣流工程：層流如何掃走微粒

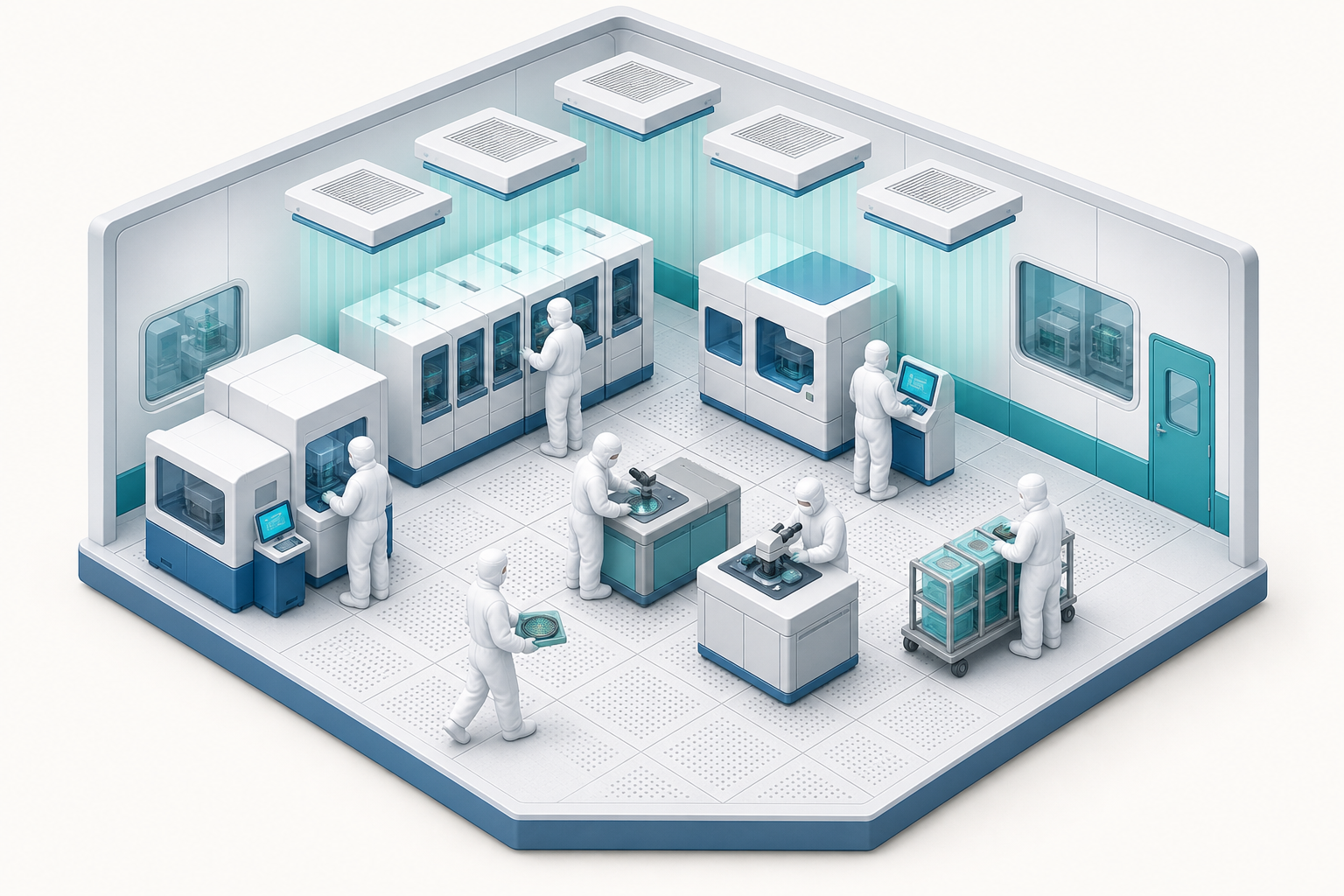

維持極低微粒數靠的不是靜態過濾，而是持續的層流（laminar flow）置換。核心架構是：
天花板（100% 覆蓋 ULPA/HEPA 濾網）
↓ 垂直單向層流（~0.3～0.5 m/s）
晶圓製程區
↓
架高地板（穿孔回風）→ 循環風管 → 再過濾 → 回到天花板
- HEPA 濾網：對 0.3 μm 微粒過濾效率 ≥ 99.97 %。
- ULPA 濾網：對 0.12 μm 微粒效率 ≥ 99.999 %，用於最嚴苛區域。
- 單向垂直層流：以約 0.3～0.5 m/s 的均勻風速由上而下「沖刷」，把製程或人員產生的微粒立即向下帶離工作區，避免微粒在空氣中懸浮擴散。
- 換氣率：核心區每小時換氣數百次，遠高於一般空調的數次到數十次。
層流被打亂（如人員快速走動、設備突出物造成的渦流）會形成微粒滯留的死區，因此氣流模擬（CFD）是無塵室設計的核心工程。
微污染的多重戰線：不只是微粒
研究所層級必須理解，現代晶圓廠的污染控制早已超越「微粒」單一維度，擴展到分子級污染（AMC, Airborne Molecular Contamination）：
| 污染類型 | 代表物 | 危害 | 控制手段 |
|---|---|---|---|
| 微粒（particle） | 塵埃、纖維、皮屑 | 短路、斷路、針孔 | HEPA/ULPA、層流 |
| 酸鹼分子（AMC） | $\mathrm{NH}_3$、$\mathrm{SO}_2$、HF 蒸氣 | 光阻中毒、霧化缺陷、腐蝕 | 化學濾網（chemical filter） |
| 金屬離子 | Fe、Cu、Na | 降低載子壽命、漏電 | 超純水、潔淨化學品 |
| 水氣 | $\mathrm{H}_2\mathrm{O}$ | 影響光阻、氧化、靜電 | 濕度控制（常維持 40～45 % RH） |
特別值得注意的是氨（$\mathrm{NH}_3$）對化學放大光阻（CAR）的毒化：微量氨會中和光阻曝光後產生的光酸（photoacid），造成顯影後的圖案頂部結痂（T-topping）或線寬偏移。微影區因此需配置專門吸附鹼性分子的化學濾網，把 AMC 控制到 ppb 甚至 ppt 等級。
人是最大的污染源
統計上，無塵室內逾八成的微粒來自人員——一個人靜止時每分鐘脫落約十萬顆 ≥ 0.3 μm 的微粒，走動時更高達數百萬顆。皮屑、毛髮、化妝品、衣物纖維、呼出的氣溶膠都是來源。控制手段層層疊加：
- 無塵衣（bunny suit）：連身、覆蓋全身、低落塵材質，搭配頭罩、口罩、手套、無塵鞋。
- 氣淋室（air shower）：進入前以高速潔淨氣流吹除附著微粒。
- 更衣程序標準化：穿戴順序、動作緩慢以減少落塵。
- 減少人員：這也是廠務自動化（OHT 天車、FOUP 密閉傳輸）的深層動機——把人從晶圓周邊移除。
微環境：把潔淨度集中在最關鍵之處
把整座大型廠房都維持 ISO 1 既不經濟也不必要。現代策略是微環境（mini-environment） 分層管理：
廠房大環境（ISO 5～6）
└ 設備周邊（EFEM，較潔淨）
└ FOUP（晶圓密閉盒，內部近 ISO 1）
└ 晶圓表面（直接暴露時靠機台內局部層流保護）
FOUP（Front Opening Unified Pod） 是 300 mm 廠的關鍵——晶圓在廠內傳輸時始終封閉於 FOUP 內，僅在進入機台時於受控的局部潔淨環境短暫暴露。這讓最高潔淨度只需維持在晶圓真正暴露的瞬間與微小空間，大幅降低全廠潔淨成本。
工程代價與前沿挑戰
- 能耗：無塵室是極度耗能的設施。維持數百次換氣、濕溫度控制、化學過濾的風機與空調，常佔晶圓廠總用電的可觀比例。潔淨度每提升一級，能耗與成本顯著上升，故「分層分區」是經濟性的必然。
- EUV 帶來的新污染挑戰：EUV 在真空中曝光，但光罩無法用傳統護膜（pellicle）有效保護，且錫電漿源會產生碎屑，對污染控制提出全新課題。
- 靜電與分子污染的耦合：奈米尺度下靜電吸附微粒、AMC 與濕度交互作用，需要跨領域的整合管控。
核心結論：無塵室的本質，是把「缺陷尺寸 ≈ 特徵尺寸」這個物理現實，轉譯為ISO 14644 的微粒數學上限、ULPA/層流的氣流工程、AMC 的分子級化學濾除、以及 FOUP 微環境的分層策略。它不是單純「很乾淨的房間」，而是一套以良率為終極目標、橫跨流體力學、化學與材料的精密環境工程系統。
