為什麼非平坦化不可
當製程進入多層金屬互連（multi-level metallization）時代，晶圓表面不再是一片平整的矽。每堆疊一層介電質與金屬，下方圖案的高低起伏就會被「複製」到上層，形成累積的表面形貌（topography）。這在微影上是致命的：曝光機的投影鏡頭有極淺的景深（depth of focus, DOF），在先進節點僅約 100 nm 量級。若晶圓表面起伏超過 DOF，部分區域就會失焦，圖案線寬失控。
化學機械研磨（CMP）因此成為現代製程不可或缺的一環。它同時利用化學反應軟化／改質表面與機械磨耗去除材料兩種機制，把晶圓整平到接近原子級平整（局部粗糙度可達 0.1～0.5 nm RMS）。沒有 CMP，就沒有銅大馬士革（Cu damascene）製程，也就沒有 10 層以上的互連結構。
製程的物理組態

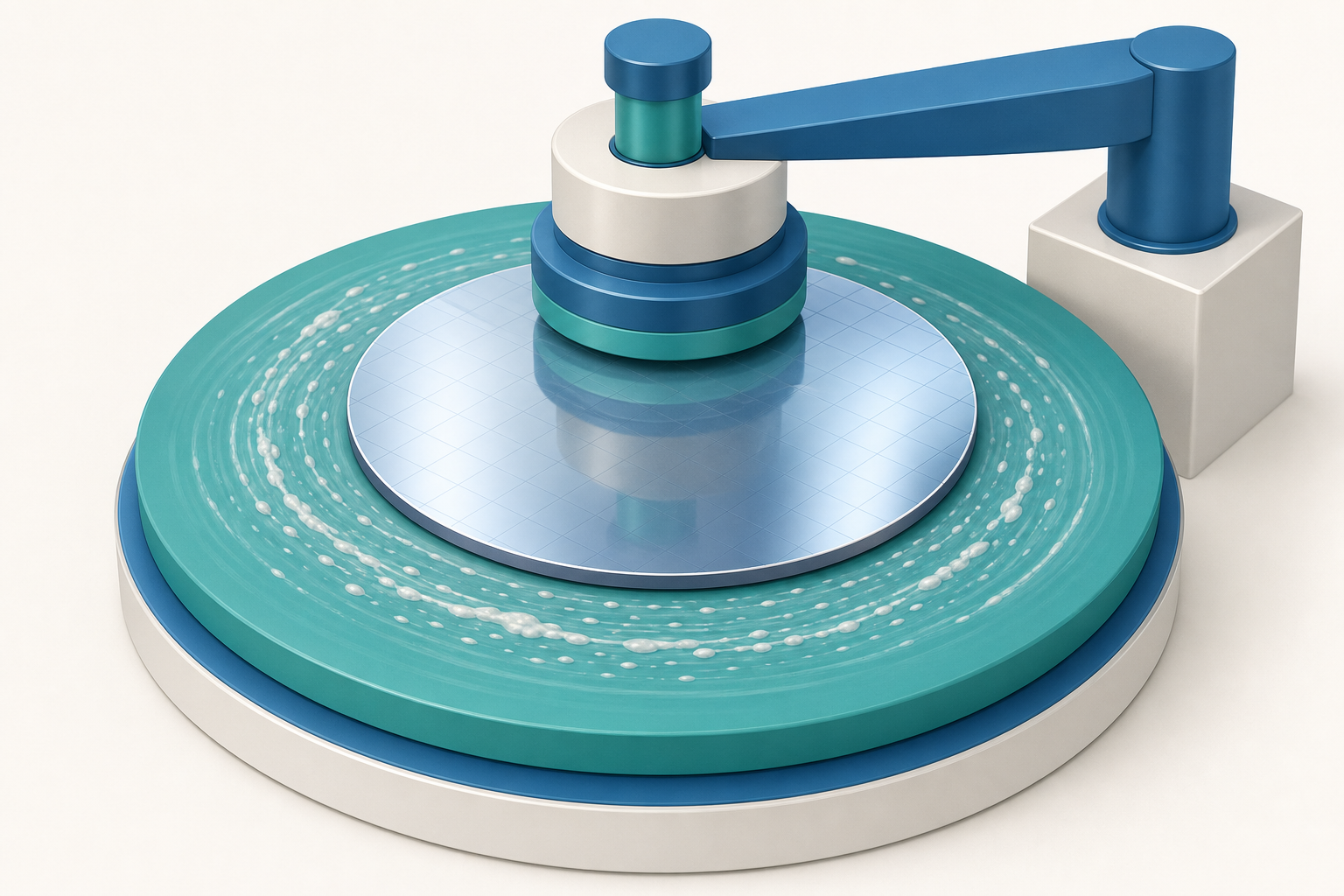

一台 CMP 機台的核心是三件事：研磨墊（polishing pad）、研磨液（slurry）與承載頭（carrier head）。
- 晶圓被承載頭以正面朝下壓在旋轉的研磨墊上，施加 2～7 psi（約 14～48 kPa）的下壓力。
- 研磨墊（多為聚氨酯 polyurethane）同時旋轉，相對速度約 0.3～1.5 m/s。
- 研磨液持續滴注，內含奈米級磨粒（silica 或 ceria，粒徑 30～150 nm）與化學添加劑（氧化劑、pH 緩衝、螯合劑、抑制劑）。
研磨墊表面有微孔與溝槽，負責輸送研磨液並排除研磨碎屑；定期以修整盤（conditioner, 鑲鑽石）刮粗，維持其孔隙與切削力，這個動作稱為 pad conditioning。
Preston 方程：去除率的第一性描述
CMP 的材料去除率（material removal rate, RR）最經典的描述是 Preston 方程：
$$RR = k_p \cdot P \cdot V$$
其中 P 為界面壓力（pressure）、V 為相對線速度（velocity）、kp 為 Preston 係數，涵蓋研磨液化學、磨粒、墊材等所有「非機械」因素。其物理意涵是：去除率正比於單位面積、單位時間輸入的機械功。
舉例：若 kp = $1 \times 10^{-13}$ Pa⁻¹、P = 3 psi $\approx 2 \times 10^4$ Pa、V = 0.7 m/s，則
$$RR = 1 \times 10^{-13} \times 2 \times 10^4 \times 0.7 \approx 1.4 \times 10^{-9}\ \mathrm{m/s} \approx 84\ \mathrm{nm/min}$$
實務上 Preston 方程只在中等壓力區成立。壓力過低時，化學作用主導、出現非線性門檻；壓力過高則墊材塑性變形，RR 偏離線性。對銅與介電質，化學機制（氧化層生成→磨除→再氧化）讓 kp 對 slurry 配方極度敏感。
化學與機械的協同：以銅 CMP 為例
銅大馬士革製程中，CMP 要把鍍滿溝槽與場區（field）的多餘銅磨掉，只留下溝槽內的金屬。其化學循環是：
- 氧化劑（如 H₂O₂）把銅表面氧化成 Cu₂O／CuO 軟質層；
- 磨粒機械磨除這層軟氧化物；
- 抑制劑（如 BTA, benzotriazole）在凹陷區形成保護膜，抑制低處被磨，凸處則優先被去除；
- 螯合劑帶走溶出的銅離子，避免再沉積。
這套「凸去凹留」機制正是平坦化的化學基礎：靠抑制劑製造選擇性，讓高處去除率遠高於低處。
| 機制角色 | 添加劑 | 作用 |
|---|---|---|
| 軟化表面 | 氧化劑（H₂O₂） | 生成可磨除的氧化層 |
| 保護低處 | 抑制劑（BTA） | 形成鈍化膜降低 RR |
| 移除離子 | 螯合劑 | 防止再沉積與缺陷 |
| 機械去除 | silica／ceria 磨粒 | 提供切削力 |
失效模式：碟陷、侵蝕與刮傷
CMP 的取捨核心在於「磨得夠平、又不磨過頭」。常見缺陷：
- 碟陷（dishing）：寬金屬線中央被過度磨除呈凹陷，線寬越寬越嚴重，造成電阻上升與後續層失焦。
- 侵蝕（erosion）：密集金屬陣列區整體介電質被磨低，使該區整體比場區低。
- 刮傷（scratch）：磨粒團聚或硬顆粒造成的微刮痕，可能短路或斷線，是良率殺手。
- 殘留（residue）／凹陷不足：去除不足導致金屬橋接（bridging）。
這些缺陷高度依賴圖案密度（pattern density），因此設計端需做虛擬填充（dummy fill）讓密度均勻；製程端則用終點偵測（endpoint detection）——監測馬達扭力、摩擦或光學訊號變化——在磨穿停止層的瞬間及時停機。
與量測、缺陷管理的銜接
CMP 後一定要量測膜厚均勻度與缺陷掃描。RR 隨研磨墊老化、修整盤鈍化而漂移，需以晶圓內（within-wafer）與晶圓間（wafer-to-wafer）統計製程管制（SPC）監控。先進節點對碟陷／侵蝕的容忍度可低至數 nm，這也是為何 CMP 被視為良率最敏感的步驟之一。
前沿挑戰
進入 GAA 與背面供電世代，CMP 面臨新材料（鈷、釕作為阻障與互連）、超低介電常數（ultra-low-k）多孔材料機械強度不足易壓潰、以及背面晶圓極薄化（thinning 到數 µm）的平整需求。研磨液也朝低磨粒、化學主導演進，以壓低刮傷缺陷密度。CMP 從「把表面磨平」演化為「在原子尺度精密控制每一層的高低差」，是先進製程的隱形支柱。
