從石英砂到電子級多晶矽
矽是地殼含量第二的元素，但自然界的矽以二氧化矽（$\mathrm{SiO}_2$，石英砂）形式存在，且純度遠不足以製造半導體。晶圓製造的起點，是把石英砂一路提純到電子級多晶矽（EGS, Electronic-Grade Silicon）——純度達 11 個 9（99.999999999 %） 以上，意即每十億個矽原子中雜質少於一個。
提純的核心是西門子法（Siemens process）：先以碳還原石英砂得到冶金級矽（98 % 純度），再轉化為三氯氫矽（$\mathrm{SiHCl}_3$），經分餾提純後，在約 1100 °C 的鐘罩反應器中以氫氣還原，使高純矽沉積在加熱的矽芯棒上：
$$\mathrm{SiHCl}_3 + \mathrm{H}_2 \to \mathrm{Si} + 3\,\mathrm{HCl}$$
流程：冶金級矽 → $\mathrm{SiHCl}_3$（三氯氫矽）→ 分餾提純 → CVD 還原沉積 → 電子級多晶矽。
這一步把雜質濃度從 ppm 量級壓到 ppb 甚至 ppt 量級，是整個矽供應鏈中最耗能、技術門檻最高的環節之一。

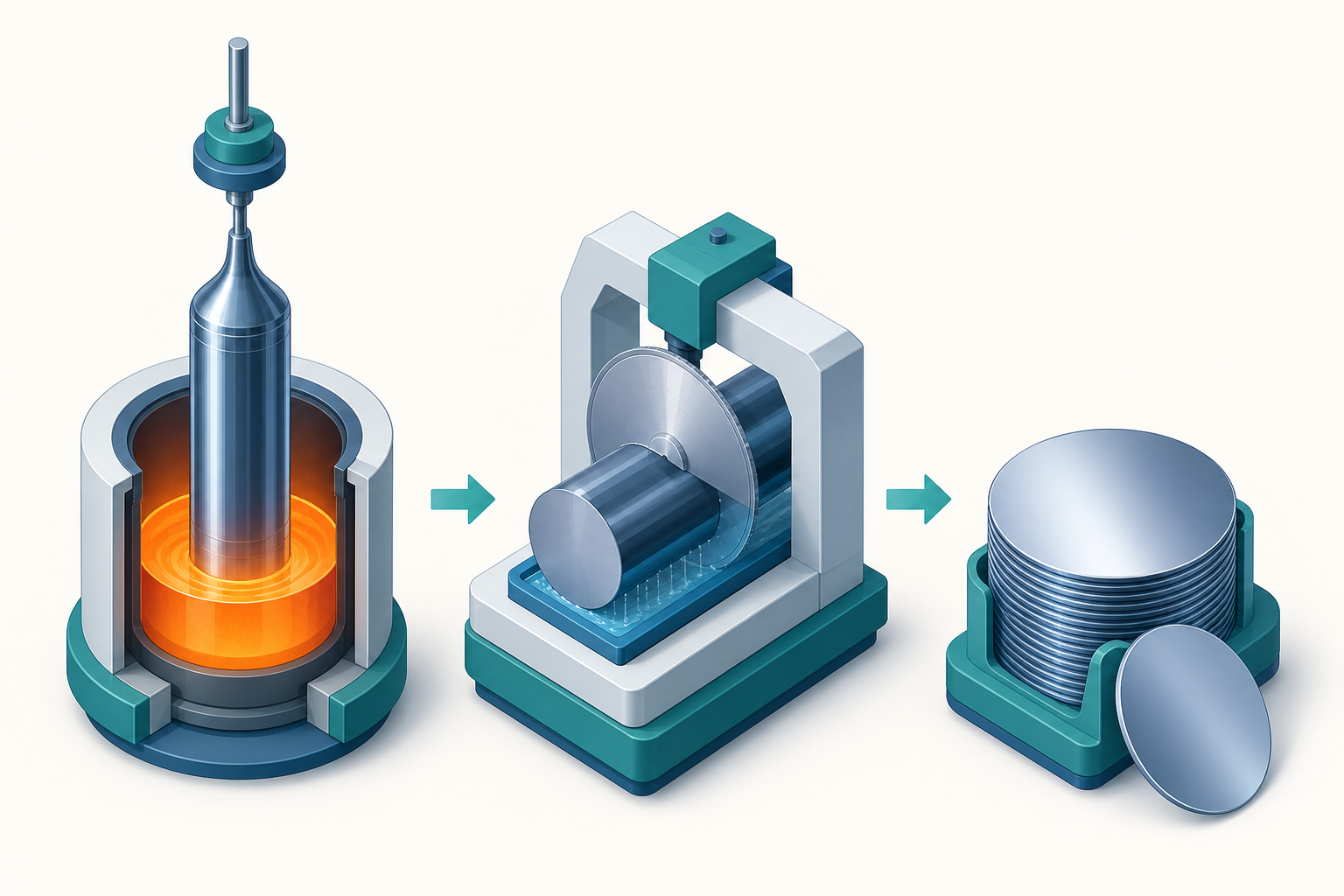

柴可拉斯基法：把多晶拉成單晶
電子級多晶矽雖純，但晶格無序（多晶），無法直接用於製造對晶格缺陷極度敏感的電晶體。必須透過長晶轉為單晶。主流方法是 柴可拉斯基法（Czochralski, CZ）：
CZ 長晶流程：
1. 多晶矽於石英坩堝中以 RF 或電阻加熱熔融（矽熔點 1414 °C）
2. 一顆已定向的單晶「晶種（seed）」浸入熔湯表面
3. 晶種一邊旋轉一邊以極慢速度向上提拉
4. 熔湯在固液界面結晶，複製晶種的晶格方向
5. 控制提拉速率與溫度，依序拉出晶頸、晶肩、等徑晶身、晶尾
長晶的物理控制變數
- 提拉速率（pull rate）：典型約 0.5～2 mm/min，是決定晶體直徑與缺陷密度的關鍵。拉太快直徑縮、缺陷增；拉太慢生產效率低。
- 晶種旋轉與坩堝反轉：透過旋轉控制熔湯的對流與溫度對稱性，確保徑向均勻。
- 柴可拉斯基比（V/G ratio）：提拉速率 $V$ 與固液界面溫度梯度 $G$ 的比值，決定點缺陷的型態——$V/G$ 偏高傾向空位（vacancy, 形成 COP 缺陷），偏低傾向自填隙（interstitial, 形成差排環）。控制 $V/G$ 落在最適窗口可獲得「完美矽（perfect silicon）」。
摻雜與電阻率控制
長晶時即可在熔湯中加入摻質（硼形成 p 型、磷/砷/銻形成 n 型），但會遇到偏析（segregation） 問題：摻質在固相與液相的濃度比由偏析係數 $k_0$ 決定（多數摻質 $k_0 < 1$，意即固相含量低於液相）。隨著長晶進行，熔湯中摻質濃度逐漸升高，導致晶錠頭尾電阻率不均——這是 CZ 法的固有限制，須在切片後分區管控。
CZ 與 FZ 的取捨
另一種長晶法是浮帶法（FZ, Float Zone），不用坩堝，以感應加熱讓一段熔區沿多晶棒移動而結晶：
| 面向 | 柴可拉斯基法（CZ） | 浮帶法（FZ） |
|---|---|---|
| 是否用坩堝 | 用石英坩堝 | 無坩堝 |
| 氧含量 | 較高（坩堝引入氧） | 極低 |
| 純度 | 高 | 更高 |
| 可達直徑 | 大（300 mm 主流，450 mm 研發） | 較小 |
| 成本 | 較低 | 較高 |
| 主要用途 | 邏輯／記憶體主流 IC | 高壓功率元件、偵測器 |
CZ 引入的氧（oxygen） 並非全然有害——適量間隙氧可形成氧析出物（oxygen precipitate），作為內部去疵（internal gettering） 的捕獲中心，把製程中污染的金屬雜質吸附遠離元件主動區，反而有益良率。這是 CZ 矽在主流 IC 勝出的隱性優勢。
從晶錠到拋光晶圓：切片與後加工
長成的圓柱晶錠（ingot）須經一連串機械與化學加工，變成可進廠的鏡面晶圓：
晶錠 → 滾圓定徑 → 切定向平邊/凹口 → 線鋸切片 → 倒角 → 研磨(lapping)
→ 蝕刻去損傷層 → CMP 拋光 → 清洗 → 檢測 → 包裝
- 線鋸切片（wire sawing）：以鑲鑽石的多線鋸同時切出數百片，切口損耗（kerf loss）是材料浪費的主因。每片切下後仍帶有鋸切造成的次表面損傷層（subsurface damage）。
- 倒角（edge grinding）：把晶圓邊緣磨成圓弧，避免後續製程中邊緣崩裂成為缺陷源。
- 研磨與蝕刻：移除鋸切損傷層並調整厚度。
- 化學機械研磨（CMP）拋光：最終把正面拋成原子級平整的鏡面，表面粗糙度需在埃米（Å）等級，總厚度變異（TTV）與平整度（flatness）須滿足微影景深的嚴苛要求。
為什麼晶圓越做越大
晶圓直徑從早期 2 吋一路演進到 6 吋、8 吋（200 mm），現今先進廠主流為 12 吋（300 mm），450 mm 則長期停留在研發階段。放大直徑的經濟學很直觀：
$$\text{單片可切晶粒數} \propto \text{晶圓面積} \propto \text{直徑}^2$$
$$200 \ \mathrm{mm} \to 300 \ \mathrm{mm}：\text{面積增為} \ (300/200)^2 = 2.25 \ \text{倍}$$
→ 同樣製程步驟攤提到更多晶粒，單位成本下降。
但放大直徑的工程代價極高：更大的晶錠需更精密的長晶熱場控制以維持徑向均勻；更大的晶圓在製程中熱應力、翹曲（warpage）與自重變形都更難管理；全套設備（機台、傳輸、FOUP）都得重新設計。450 mm 遲遲未量產，正是因為其工程成本與良率風險未能換得足夠的經濟效益。
失效模式與品質指標
晶圓的品質直接設定了整廠良率的上限，關鍵缺陷與指標包括：
- COP（Crystal Originated Particles）：長晶時空位聚集形成的微小空洞，會在閘氧化層處造成漏電。
- 差排（dislocation）與滑移線（slip line）：熱應力下產生的晶格缺陷，會傳播並破壞元件。
- 金屬污染：鐵、銅等過渡金屬即使 ppt 量級也會降低少數載子壽命，須靠 gettering 控制。
- 平整度（SFQR/TTV）：局部與整體厚度變異，直接吃掉微影的景深預算。
核心結論：一片看似平凡的銀色圓盤，背後是11 個 9 的提純化學、毫米級每分鐘的長晶熱力學控制、以及埃米級的表面加工 三者的精密疊加。CZ 法的提拉速率（0.5～2 mm/min）、$V/G$ 比的缺陷工程、氧的去疵雙面性，以及直徑放大的平方經濟學與工程代價，共同決定了晶片世界最底層的那塊基底。
延伸閱讀：〈矽晶圓：尺寸、規格與供應鏈〉、〈化學機械研磨（CMP）〉。
