一段程式碼如何變成可製造的版圖
數位晶片設計是一條從抽象行為描述到可製造光罩資料的精煉管線，業界稱為 RTL→GDSII 流程。工程師寫的不是電路，而是 RTL（暫存器傳輸層）程式碼；EDA 工具把它一步步轉換、最佳化、驗證，最終產出 GDSII（或 OASIS）格式的版圖交給晶圓廠。整條流程的共同目標是在滿足功能正確的前提下，最佳化 PPA——performance（效能）、power（功耗）、area（面積） 這個鐵三角。

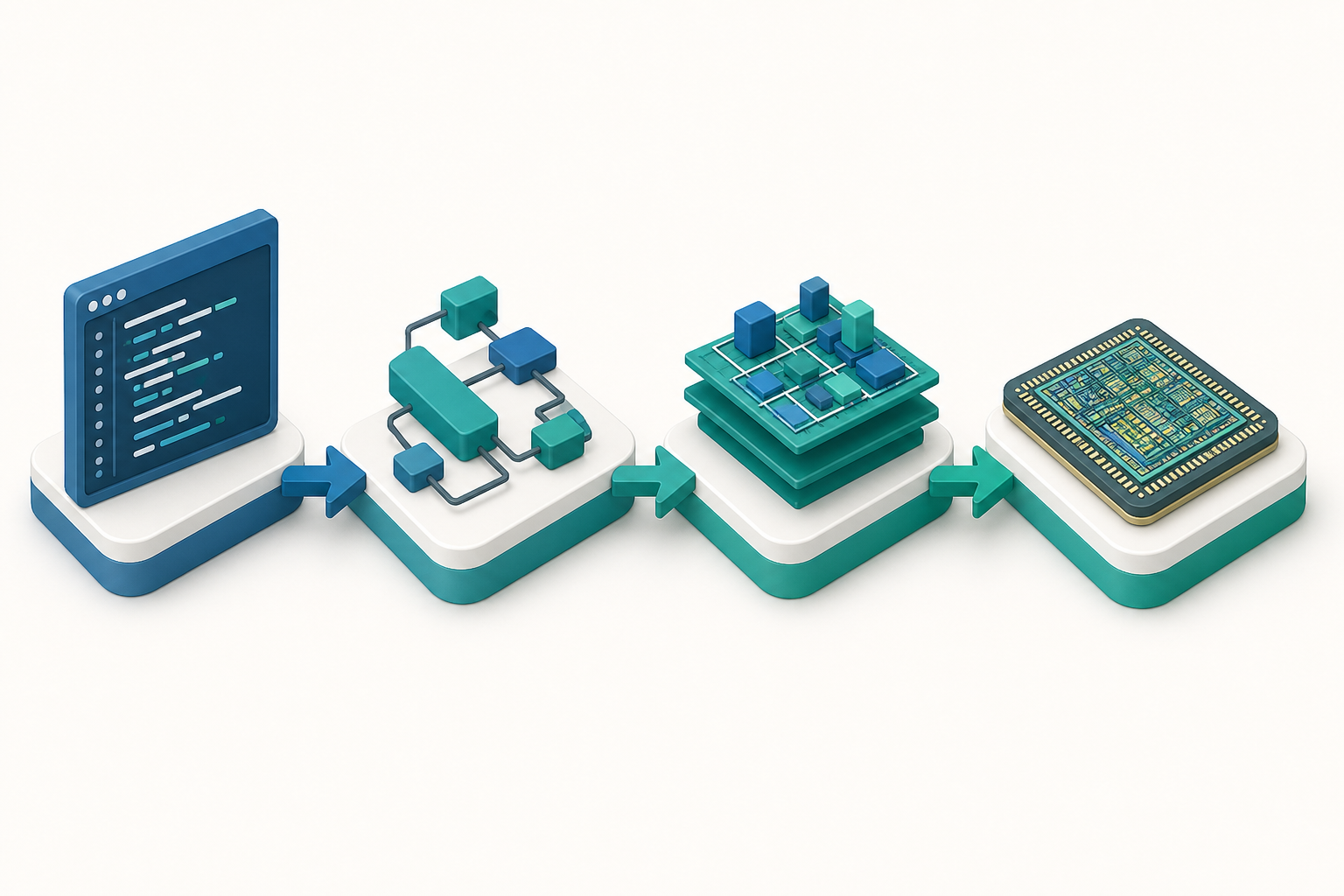

流程全貌
| 階段 | 輸入 | 輸出 | 核心問題 |
|---|---|---|---|
| RTL 設計與驗證 | 規格 | RTL + 測試 | 行為對不對 |
| 邏輯合成 | RTL + 約束 + .lib | 閘級網表 | 映射到標準單元、達 PPA |
| DFT 插入 | 網表 | 含掃描鏈網表 | 做好後測得出壞 |
| 佈局（placement） | 網表 + LEF | 單元座標 | 擺哪裡才好繞、好收時序 |
| 時脈樹合成（CTS） | 已佈局設計 | 時脈網路 | 把時脈準時送到每個正反器 |
| 繞線（routing） | 已 CTS 設計 | 完整連線 | 用金屬層接通且不違規 |
| 簽核（signoff） | 版圖 | 通過報告 | STA/DRC/LVS/IR 全過 |
| Tape-out | GDSII | 光罩資料 | 交付製造 |
約束驅動：設計從一份 SDC 開始
整條流程被設計約束主導，最核心的是 SDC（Synopsys design constraints）：定義時脈週期、輸入輸出延遲、多週期路徑、假路徑、最大電容/轉態等。約束就是設計的「考卷」——工具一切最佳化都在試圖讓設計通過這份約束。約束寫錯（如時脈定義漏掉、假路徑誤設）會導致「工具報全過、晶片回來卻壞」的災難，因此約束審查本身是一門功夫。
從 RTL 到閘級：合成與最佳化
邏輯合成 把 RTL 翻譯成布林邏輯，再映射（mapping）到目標製程的標準單元庫（standard cell library）——一組預先設計、特徵化好的閘（INV、NAND、DFF 等），其時序與功耗封裝在 .lib（Liberty）檔。合成器在滿足時序約束下，於 PPA 之間做取捨：用更大的單元換速度（但耗面積與功耗）、或共享邏輯換面積（但可能變慢）。
合成輸出的閘級網表接著插入 DFT（design for test）：把正反器串成掃描鏈（scan chain）、加入 MBIST、邊界掃描，讓晶片量產後能用 ATE 測出製造缺陷。DFT 會佔用面積與時序預算，這是「可測試性」與「PPA」之間的取捨，必須在流程早期規劃。
實體實作：把網表攤進矽
進入實體階段，抽象的網表變成有座標的版圖：
- Floorplan：劃定晶片邊界、擺放硬 IP（記憶體、PLL）、定義電源網（power grid）、IO 環。
- Placement：為數百萬標準單元決定座標。目標是讓連線總長最短、時序可收斂、密度均勻。這是一個超大規模的組合最佳化問題，現代工具用解析式（analytical）演算法配合合法化（legalization）求解。
- CTS（clock tree synthesis）：時脈要同時到達數十萬個正反器。CTS 插入緩衝器建平衡的時脈樹，把時脈偏斜（skew） 壓到最小，否則 skew 直接吃掉時序餘裕。
- Routing：在十幾層金屬上把所有連線接通，需避開 DRC 違規、控制串擾（crosstalk）與繞線壅塞。
- 最佳化（opt）：每一步後反覆做時序、功耗、設計規則最佳化，這是流程中最耗機時的部分。
簽核：四道把關
設計完成後進入 signoff，用最精確（但最慢）的工具做最終驗證，全過才能 tape-out：
- STA（靜態時序分析）：不靠模擬，靜態窮舉所有時序路徑，檢查每條都滿足 setup 與 hold。核心是 slack（時序餘裕）：
$$\mathrm{slack} = \mathrm{required\_time} - \mathrm{arrival\_time}$$
其中 $\mathrm{arrival\_time}$ 是訊號實際抵達終點的時間、$\mathrm{required\_time}$ 是為了不違規、訊號最晚必須抵達的時間。若 $\mathrm{slack} \geq 0$ 該路徑通過；$\mathrm{slack} < 0$ 即為違規（violation）。
setup（建立時間）違規讓晶片跑不到目標頻率，可降頻救；hold（保持時間）違規更致命——它與頻率無關，晶片在任何速度都會壞，必須插延遲緩衝修掉。
- DRC（設計規則檢查）：版圖是否違反代工廠物理規則（最小線寬、間距、密度）。
- LVS（佈局與電路一致性）：版圖萃取出的電路是否與原始網表等價，防止繞錯線。
- IR drop / EM：電源網壓降與金屬電遷移壽命分析，確保供電穩定且互連不會燒斷。
簽核全綠後，輸出 GDSII，這道交付動作稱為 tape-out（沿用早期把資料寫到磁帶交廠的歷史用語）。其後晶圓廠對版圖做 OPC（光學鄰近修正） 與光罩合成，才正式投片。
工程現實：迭代與收斂
教科書把流程畫成一條直線，現實是無數次回頭：時序收不了就回去改約束、改架構甚至改 RTL；繞線壅塞就回去重佈局；功耗超標就回頭做電源閘控與多臨界電壓設計。整條流程的本質是一個在 PPA 鐵三角上反覆逼近的最佳化迴圈，而「收斂（timing closure）」——讓所有路徑 slack 同時非負——往往是一個專案最後、也最痛苦的衝刺。前沿趨勢是用 AI 預測佈局繞線後的時序、自動調參，把這場收斂之戰縮短。
延伸閱讀：〈RTL 與邏輯合成〉、〈佈局與繞線（P&R）〉。
