半導體產業鏈全景:設計、製造、封測、設備、材料

一顆晶片背後,是高度專業分工的全球協作網絡。

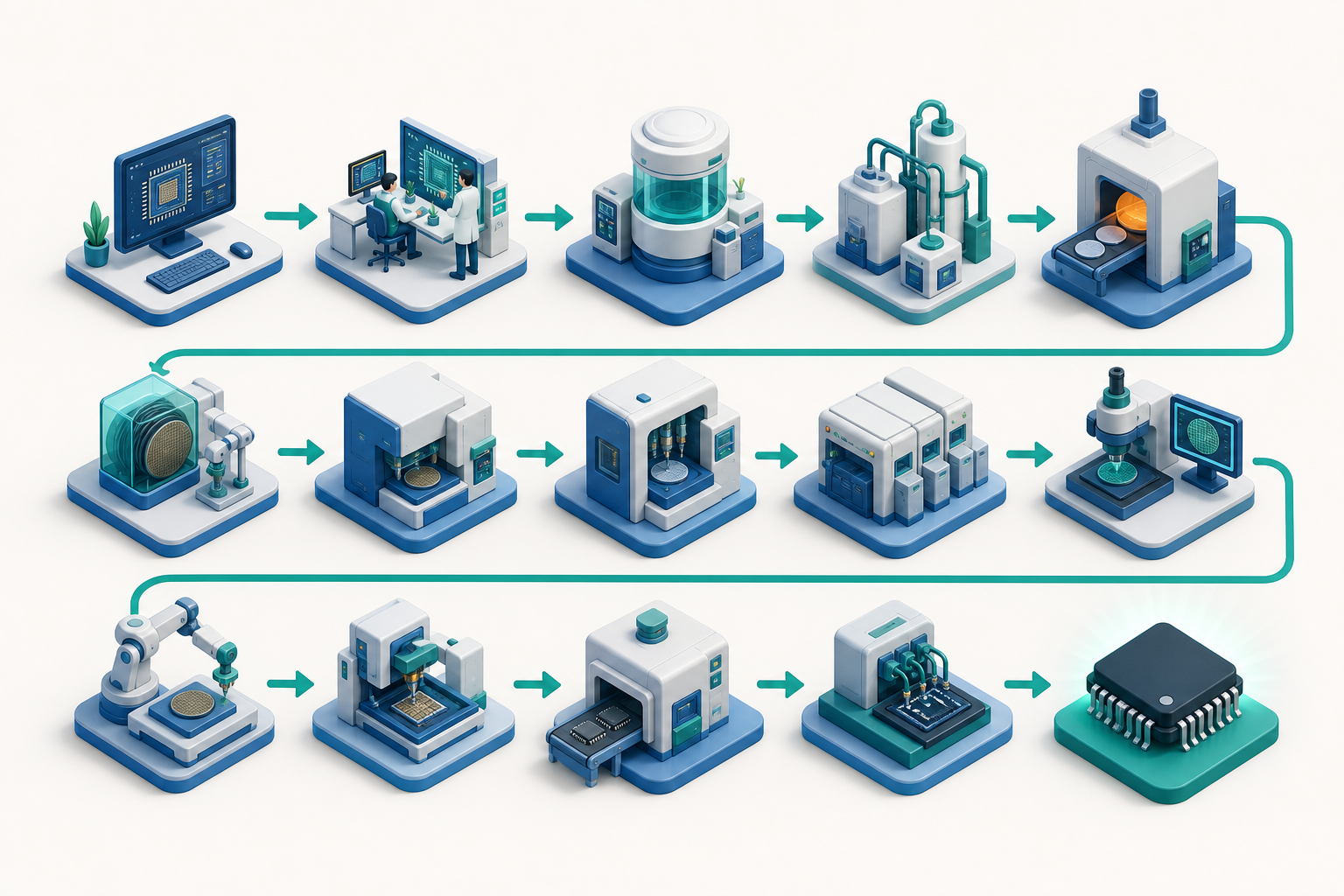

半導體產業鏈全景:設計、製造、封測、設備、材料 概念示意插圖
概念示意插圖(AI 生成,僅供輔助理解,非精確技術圖示)
研究所  ·  約 18 分鐘  ·  產業鏈分工商業模式

為何半導體走向極致垂直分工

一顆先進晶片從構想到出貨,需橫跨 EDA 工具、IP 授權、晶片設計、光罩、晶圓製造、封裝測試、設備與材料等數十個高度專業化環節。這種分工並非偶然,而是資本密度技術深度雙重壁壘下的必然演化。一座先進邏輯晶圓廠的建廠成本已逾 200 億美元,單台 EUV 微影機售價約 1.5~4 億美元;要求單一公司同時精通光學、材料、化學、電路與封裝幾無可能。產業因而沿著規模經濟學習曲線切割成獨立的全球協作網絡。

可用 Grubel-Lloyd 式的產業內貿易視角理解:每個環節各自累積專屬資本與良率 know-how,彼此以介面標準(如製程設計套件 PDK、UCIe 晶粒互連)對接,形成「模組化但深度耦合」的供應鏈。

設計端:Fabless、IP 與 EDA 的三角

設計端的核心是把演算法與架構轉成可製造的版圖(GDSII)。三類角色構成上游:

  • Fabless 設計公司:只做設計、不擁晶圓廠,將製造外包給代工廠。代表如 GPU、行動 SoC、AI 加速器供應商。
  • IP 矽智財供應商:授權可重用的電路模組(CPU 核心、記憶體控制器、PHY、SerDes)。設計公司不必從零造輪,直接整合驗證過的硬巨集(hard macro)或軟核(soft IP)。
  • EDA 工具商:提供從 RTL 合成、佈局繞線、時序收斂到實體驗證的軟體骨幹。三大廠商主導市場,缺其工具現代晶片寸步難行。

分工效益的量化體現:一顆數百億電晶體的 SoC,若 70~80% 面積來自外購或重用 IP,設計團隊得以聚焦於差異化的運算核心,將上市時間(time-to-market)壓縮數個季度。

製造端:純晶圓代工的崛起

晶圓代工(foundry) 將「製造」獨立成服務業,是 1980 年代後產業最深刻的結構變革。代工模式讓無廠設計公司得以存在,並把製造的天文資本集中到少數玩家以攤平折舊。

製造能力的競爭聚焦於三個量化指標:

指標 意義 代表量級
製程節點 微縮世代(行銷名而非實量) 5 nm、3 nm、2 nm
缺陷密度 $D_0$ 每 cm$^2$ 致命缺陷數 成熟製程 $<$ 0.1/cm$^2$
良率 $Y$ 可用晶粒比例 依 $Y \approx \exp(-D_0 \cdot A)$ 隨晶粒面積 $A$ 下降

良率模型顯示:當晶粒面積 $A$ 增大(如大型 GPU、AI 晶片動輒 600~800 mm$^2$),良率對缺陷密度極度敏感,這也是為何先進製程的學習曲線與缺陷控制是代工廠的命門。

封測端:從成本中心到價值引擎

過去封裝測試(OSAT) 被視為附加價值低的後段,如今因先進封裝而翻身。當電晶體微縮報酬遞減,把多顆晶粒以 2.5D/3D 方式整合,成為延續系統效能的新引擎。

  • 2.5D(如矽中介層上的並排整合):在矽中介層(interposer)上並列邏輯晶粒與高頻寬記憶體(HBM),以微凸塊與矽穿孔(TSV)達成超高互連密度。AI 加速器普遍採用此架構連接運算晶粒與多堆疊 HBM。
  • 3D 堆疊:以混合鍵合(hybrid bonding)將晶粒上下疊合,鍵合間距已推進至次微米級,垂直互連密度比傳統凸塊高一至兩個數量級。

測試端則以自動測試設備(ATE)執行晶圓針測(CP)與封裝後測試(FT),是良率與信任的最後防線,其成本可佔總製造成本的一至兩成。

設備與材料:被低估的咽喉環節

供應鏈最隱蔽卻最具槓桿的,是設備與材料:

  • 設備:微影、蝕刻、薄膜沉積、離子佈植、化學機械研磨(CMP)、量測檢測六大類。其中 EUV 微影呈現單一供應商壟斷,是全球供應鏈最脆弱的單點。
  • 材料:矽晶圓、光阻、特用氣體、濕製程化學品、CMP 研磨液、靶材、光罩基板等。許多高純度化學品(如電子級氫氟酸、特定特用氣體)由極少數廠商供應,純度要求達 ppb 甚至 ppt 等級。

設計取捨在此尤為尖銳:材料純度每提升一個數量級,成本與供應風險都同步放大,但良率對微污染又極端敏感——一顆 nm 級顆粒即可摧毀一個元件。

全球分布與地緣脆弱性

各環節的地理集中度極高:先進邏輯製造高度集中於東亞、EUV 設備集中於單一歐洲國家、EDA 與部分核心 IP 集中於美國、若干關鍵材料集中於日本。這種「各環節各有單點壟斷」的格局,使供應鏈具備效率卻缺乏韌性。任一咽喉環節的中斷(天災、地緣衝突、出口管制)都可能沿鏈傳導,放大為系統性風險。

介面標準與分工的未來

分工能否持續取決於介面標準化。從製程設計套件(PDK)、標準元件庫,到晶粒互連標準(如 UCIe),標準越成熟,異質整合與多供應商組裝就越可行。Chiplet 化趨勢正把過去「單片整合」的設計,拆解成可由不同廠、不同製程節點生產的晶粒,再於封裝層重組——這既是分工的深化,也對封測與標準制定提出更高要求。

延伸閱讀:各環節的獲利邏輯差異,見〈Fabless、Foundry、IDM:三種商業模式〉;想知道每個環節需要什麼背景的人才,見〈半導體職涯與科系地圖:每個環節都需要什麼人〉。
