為什麼摻雜非靠離子佈植不可
純矽是一種能隙約 1.12 eV 的半導體，室溫下自由載子濃度僅約 $10^{10}$ cm$^{-3}$，幾乎不導電。要讓它「學會控制電流」，必須在特定區域引入第三族（如硼，受體）或第五族（如磷、砷，施體）雜質，形成 P 型或 N 型區域，並精準界定 PN 接面位置。早期擴散爐摻雜靠高溫熱擴散，濃度分布服從互補誤差函數，橫向擴散與縱向深度同時被溫度與時間綁死，無法獨立控制。
離子佈植（ion implantation） 把摻雜變成一道可程式化的物理過程：將雜質原子離子化、用電場加速到數十 keV~數 MeV，像打靶一樣射進晶格。劑量由束流積分決定，深度由能量決定，兩者解耦。這種劑量精度可達 ±1%、深度可控到奈米級的能力，是擴散爐無法企及的，因此先進 CMOS 的源汲極、井區、通道調整、臨界電壓微調幾乎全數仰賴佈植。
Beamline：一條把離子整形的生產線

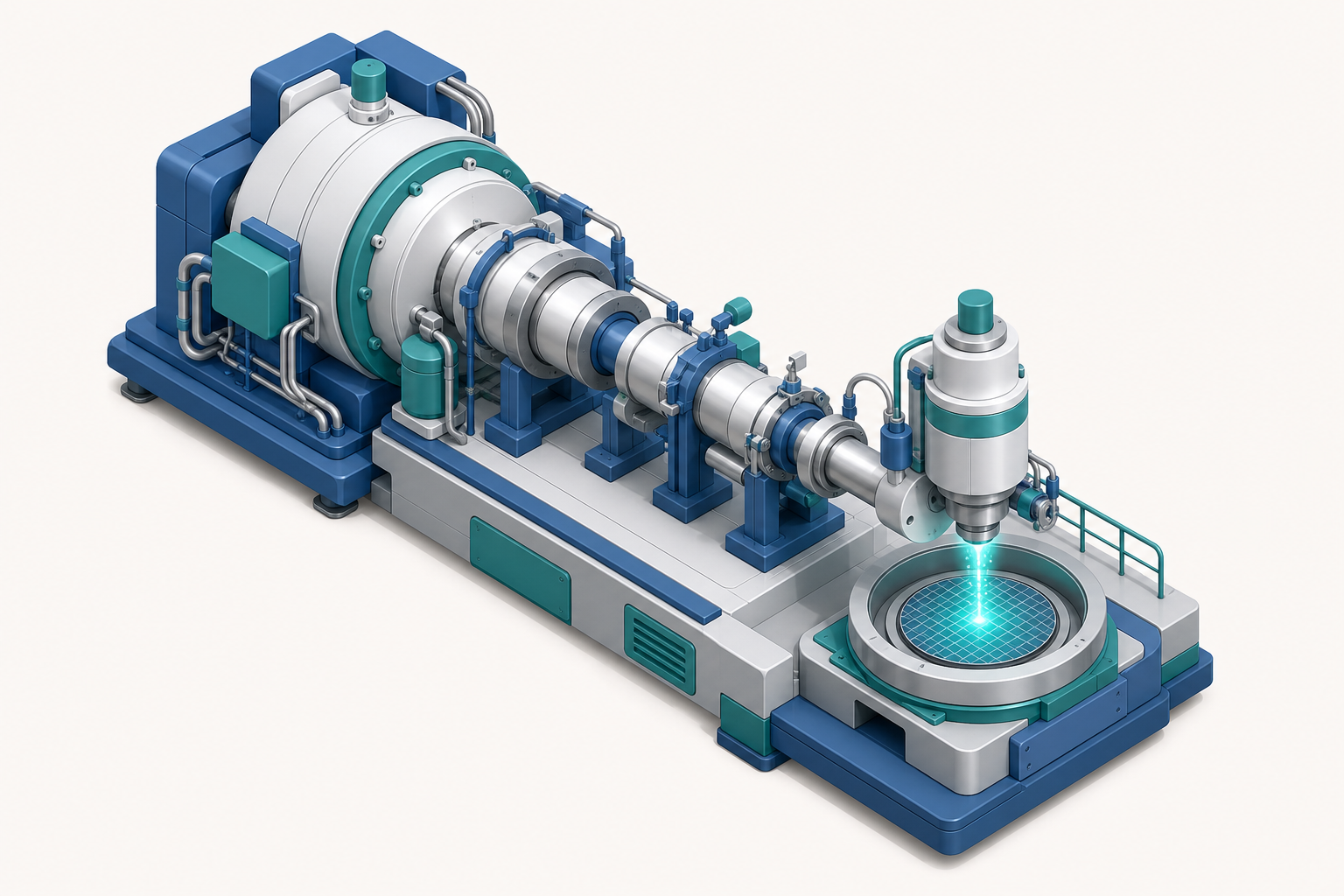

離子佈植機本質是一條離子光學的 beamline，從源頭到晶圓依序為：
- 離子源（ion source）：常用 Bernas 或 IHC（indirectly heated cathode）源，把含摻雜元素的氣體（BF3、PH3、AsH3）或固體蒸氣在電弧電漿中游離，產生多種離子物種與電荷態。
- 引出與質量分析磁鐵（analyzer magnet）：離子被引出電極拉出後進入扇形磁鐵。磁場中離子做圓周運動，半徑滿足
$$r = \frac{1}{B} \sqrt{\frac{2 m V}{q}}$$
其中 $m$ 為離子質量、$q$ 為電荷、$V$ 為引出電壓、$B$ 為磁通密度。只有特定 $m/q$ 的離子才能通過分析狹縫，這就是為何叫「質量分析」——它把 BF2+、B+、F+ 等混合物種分開，確保打進晶圓的只有目標離子。
- 加速管（acceleration column）：把選定離子加速到目標能量。中電流機台常用 5~200 keV；高能機台可達 1~3 MeV 用於深井（retrograde well）。
- 掃描與平行化：靜電或磁掃描讓束流在晶圓上均勻覆蓋，平行化透鏡確保入射角一致。
- 終端站（end station）與法拉第杯（Faraday cup）：晶圓在此接受佈植，法拉第杯即時積分束流以控制劑量。
劑量與束流：把電荷數回推成原子數
劑量（dose） 指單位面積植入的離子數，單位 ions/cm$^2$，典型範圍從通道微調的 $10^{11}$ 到源汲極的 $10^{15} \sim 10^{16}$。劑量靠對束流積分得到：
$$\mathrm{dose} = \frac{I \cdot t}{q \cdot A}$$
$I$ 為束流（安培）、$t$ 為時間、$q$ 為單一離子電荷、$A$ 為被掃描面積。一台中電流機台束流約 0.1~5 mA，高電流機台可達 30 mA 以上以縮短高劑量步驟的時間。這裡有個關鍵失效模式：若離子帶多重電荷（如 As2+），法拉第杯量到的電荷會高估原子數，導致實際劑量偏低，必須在劑量換算時校正電荷態。
機台分三大類，反映束流與能量的取捨：
| 類型 | 能量範圍 | 束流 | 典型應用 |
|---|---|---|---|
| 中電流（medium current） | 5~200 keV | μA~mA | 臨界電壓調整、淺接面 |
| 高電流（high current） | 0.2~80 keV | 10~30 mA | 源汲極高劑量 |
| 高能（high energy） | 0.2~3 MeV | μA~mA | 深井、retrograde well、CIS |
Channeling 與 tilt：晶格不是均勻靶
矽是鑽石結構晶體，沿特定晶軸（如 ⟨110⟩、⟨100⟩）看過去是一條條「通道」。若離子束恰好平行於通道，離子會像彈珠滾進溝槽般深入晶格而幾乎不碰撞，造成 channeling——植入深度遠超預期、且分布出現長尾，破壞接面精度。
對策是把晶圓傾斜（tilt）約 7 度、並旋轉（twist）約 22~30 度，讓離子以「亂晶」角度入射，使阻止本領可預測。代價是傾斜會造成陰影效應（shadowing）：閘極等高聳結構在源汲極側投下陰影，需用四象限旋轉佈植補償。先進製程亦改用非晶化預佈植（PAI，常用 Ge 或 Si 自佈植）先把表層打成非晶，徹底消除 channeling。
離子停止深度由 LSS 理論 描述，分核阻止與電子阻止兩種能量損失機制；分布常以 Pearson IV 分布近似，特徵量為投影射程 $R_p$ 與標準差 $\Delta R_p$。能量越高，$R_p$ 越深、$\Delta R_p$ 越大。
損傷與退火：先打壞再修好
佈植本質是高能粒子撞擊晶格，必然產生點缺陷、空位—間隙對（Frenkel pair），高劑量下表層甚至完全非晶化。而且剛植入的摻雜原子多半待在間隙位置，不具電性活性——它必須坐進晶格的取代位（substitutional site）才能貢獻載子。
因此佈植後必須退火（anneal），目標有二：
- 修復晶格損傷、重新結晶非晶層（固相磊晶再生長 SPER）。
- 電性活化：把摻雜原子推進取代位。
但退火也驅動擴散，這就是熱預算（thermal budget）與接面陡峭度的核心取捨。為了在先進節點維持超淺接面（USJ），業界從爐管退火走向 RTA（快速熱退火，秒級），再到 毫秒級的雷射退火與閃光退火（spike / flash / laser anneal）——升溫快到讓活化發生、卻來不及讓摻雜大幅擴散。瞬態增強擴散（TED，由過量間隙原子驅動）是設計超淺接面時必須抑制的關鍵失效機制。
前沿與替代方案
當源汲極變成 FinFET 鰭片或 GAA 奈米片的三維結構，傳統束線佈植的方向性反而成了缺點——它難以均勻摻雜垂直側壁。前沿技術包括：
- 電漿摻雜（PLAD / PIII）：把晶圓浸在含摻雜離子的電漿中加偏壓，提供共形（conformal）摻雜，適合三維結構與超高劑量、超淺接面。
- 單片高生產率機台：以束流提升與晶圓快速交換降低高劑量步驟成本。
- 分子離子佈植（如 B18Hx 團簇）：用大分子攜帶硼，等效降低單原子能量以做更淺的接面。
佈植機常被視為「成熟設備」，但在 USJ、三維摻雜與材料活化上仍是製程瓶頸之一。理解它，就是理解 PN 接面如何被以奈米精度寫進矽中。
