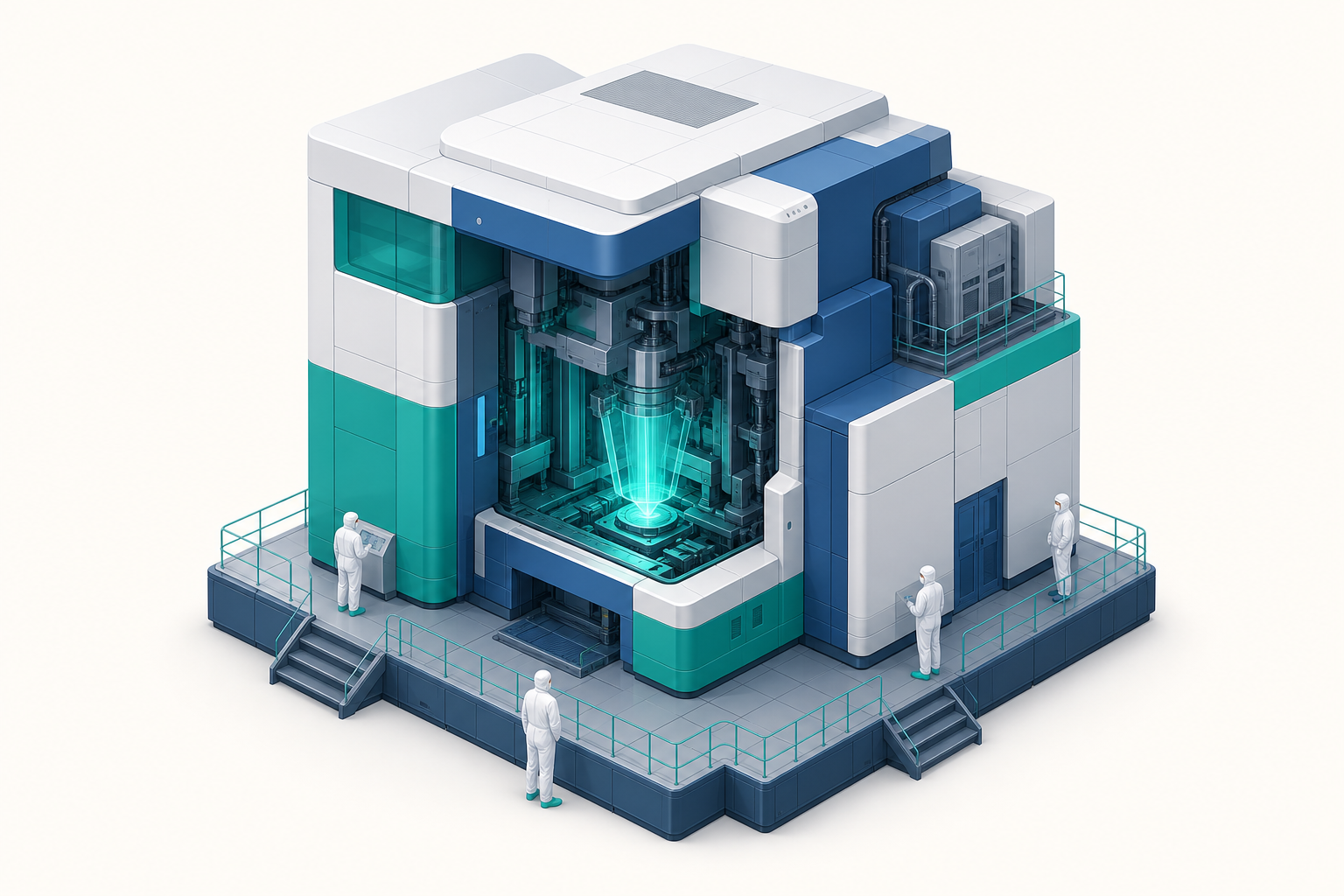

一台要價數億、全球只有一家能造的機器
微影機台是半導體製造的皇冠，也是整廠最貴的設備。一台 EUV 量產機（ASML NXE 系列）約 1.5～2 億美元，下一代 High-NA EUV（EXE 系列）更達 3.5～4 億美元，重達 150 公噸、要用數架貨機運送。而在最關鍵的 EUV 領域，全球只有 ASML 一家做得出來。理解這台機器，就是理解現代半導體最深的技術與地緣壁壘。
微影機台到底在做什麼
微影把光罩（mask）上的電路圖案，透過光學投影縮小並轉印到塗了光阻的晶圓上。解析度由瑞利公式決定：
$$ \mathrm{CD} = k_1 \times \lambda / \mathrm{NA} $$
- $\lambda$：曝光波長（越短解析度越高）
- $\mathrm{NA}$：投影鏡組數值孔徑（越大解析度越高）
- $k_1$：製程因子（理論下限 0.25）
整個微影技術史，就是想盡辦法壓低 CD 的歷史：縮短 $\lambda$、加大 $\mathrm{NA}$、降低 $k_1$。
| 世代 | 光源 | 波長 $\lambda$ | $\mathrm{NA}$ | 大致節點 |
|---|---|---|---|---|
| i-line | 汞燈 | 365 nm | ~0.5 | > 250 nm |
| KrF | 準分子雷射 | 248 nm | ~0.7 | 250～130 nm |
| ArF（乾式） | 準分子雷射 | 193 nm | ~0.9 | 90～65 nm |
| ArFi（浸潤式） | ArF + 水 | 193 nm（等效縮短） | 1.35 | 45 nm ～（搭配多重曝光至 7 nm） |
| EUV | 錫電漿 | 13.5 nm | 0.33 | 7 nm ～ 3 nm |
| High-NA EUV | 錫電漿 | 13.5 nm | 0.55 | 2 nm 以下 |
浸潤式微影：在鏡頭與晶圓間加一層水
193 nm 之後，產業原本想推 157 nm，但卡在材料與光源難關。突破來自一個巧思：在投影鏡組與晶圓間填入超純水（折射率 $n \approx 1.44$）。由於有效 $\mathrm{NA} = n \times \sin\theta$，水把 $\mathrm{NA}$ 從乾式的 ~0.93 拉到 1.35，等效讓 193 nm 光的解析度逼近 134 nm 波長的效果。浸潤式 ArF（ArFi）搭配多重曝光，撐起了 45 nm 一路到 7 nm 的量產，是 EUV 成熟前的中流砥柱。詳見〈浸潤式微影〉。
EUV：13.5 nm 波長的工程奇蹟
當多重曝光的次數多到成本與良率失控，產業別無選擇必須跳到更短波長——EUV，13.5 nm。但這個波長帶來幾乎反物理的工程難題：
- 沒有透鏡，只能用反射鏡：13.5 nm 光會被幾乎所有材料（含玻璃、空氣）吸收，無法用透射式透鏡。整個光學系統改用多層膜反射鏡（Mo／Si 交替數十層的布拉格反射鏡），反射率僅約 70%，且必須在真空中運作。
- 光源是讓錫滴爆炸：用高功率 CO₂ 雷射每秒擊發 5 萬次，命中飛行中的微小錫液滴（tin droplet），把它打成百萬度電漿，輻射出 13.5 nm 光。光子產生效率極低，整機牆插功率達 約 1 MW 等級。
- 光罩也是反射式：EUV 光罩不再透光，而是反射式多層膜結構，且因無法用傳統透明護膜，護膜（pellicle） 技術自成一大挑戰。詳見〈光罩與護膜（Pellicle）〉。
光從光源出發，經過十餘面反射鏡與光罩，每反射一次就損失約 30% 能量，最後到達晶圓的光僅剩零頭——這就是為何 EUV 如此耗能、且吞吐量是設計重點（量產機約 150～200 wph）。
蔡司（Zeiss）光學：另一個隱形壟斷
ASML 不是孤軍。EUV 的反射鏡組由德國 蔡司（Carl Zeiss SMT） 獨家供應，其鏡面平整度要求達到原子等級——若把這面鏡子放大到德國國土大小，最大起伏不超過 0.1 mm。光源（drive laser）則仰賴 Cymer（已被 ASML 併購） 與 Trumpf（雷射）。ASML 的本質是一個極端複雜的全球供應鏈整合者，整機含數十萬個零件，這也是它難以被複製的根本原因。
High-NA EUV：把 NA 推到 0.55
EUV 之後的下一步是High-NA EUV（NA 0.55），靠加大鏡組孔徑進一步提升解析度，目標 2 nm 以下。代價是：
- anamorphic（變形）光學：為了在大 NA 下控制像差，曝光場縮小一半（半場曝光，half-field），需把一個 die 拆兩次曝光再拼接（stitching）。
- 機台更大、更貴（~ 3.5～4 億美元）、吞吐量初期較低。
Intel 是 High-NA 的首批採用者。詳見〈High-NA EUV：下一世代微影〉。
為什麼壟斷如此牢固
ASML 的壟斷不是商業手腕，而是技術與供應鏈的深度護城河：
- 數十年累積：EUV 從研發到量產耗時逾 20 年、投入數百億美元，且整合蔡司、Cymer、Trumpf 等獨家供應商。
- 客戶共同投資：台積電、三星、Intel 早年透過 ASML 的 Customer Co-Investment Program 入股共擔風險，深度綁定。
- 地緣槓桿：正因壟斷，EUV 機台成為出口管制的關鍵閥門——荷蘭政府在美國施壓下，限制 EUV（乃至部分先進 DUV）出口至中國，使這台機器成為地緣政治的戰略物資。
競爭者與替代路線
DUV 領域 ASML 仍與日本 Nikon、Canon 競爭，但在 EUV 無對手。潛在替代路線包括 奈米壓印（Canon NIL）——不靠光學投影、成本與功耗更低，但對準與缺陷仍待突破，目前主攻記憶體而非邏輯關鍵層。詳見〈奈米壓印微影：替代曝光的另一條路〉。
小結
微影機台把「縮短波長、加大 $\mathrm{NA}$、降低 $k_1$」這條物理路徑推到了人類工程的極限。從浸潤式的「加一層水」到 EUV 的「讓錫滴爆炸取光」，每一步都是材料、光學、雷射、真空、機械的極致整合。ASML 的壟斷，本質是這套整合的不可複製性——這也讓這台機器成為理解半導體產業權力結構的鑰匙。
