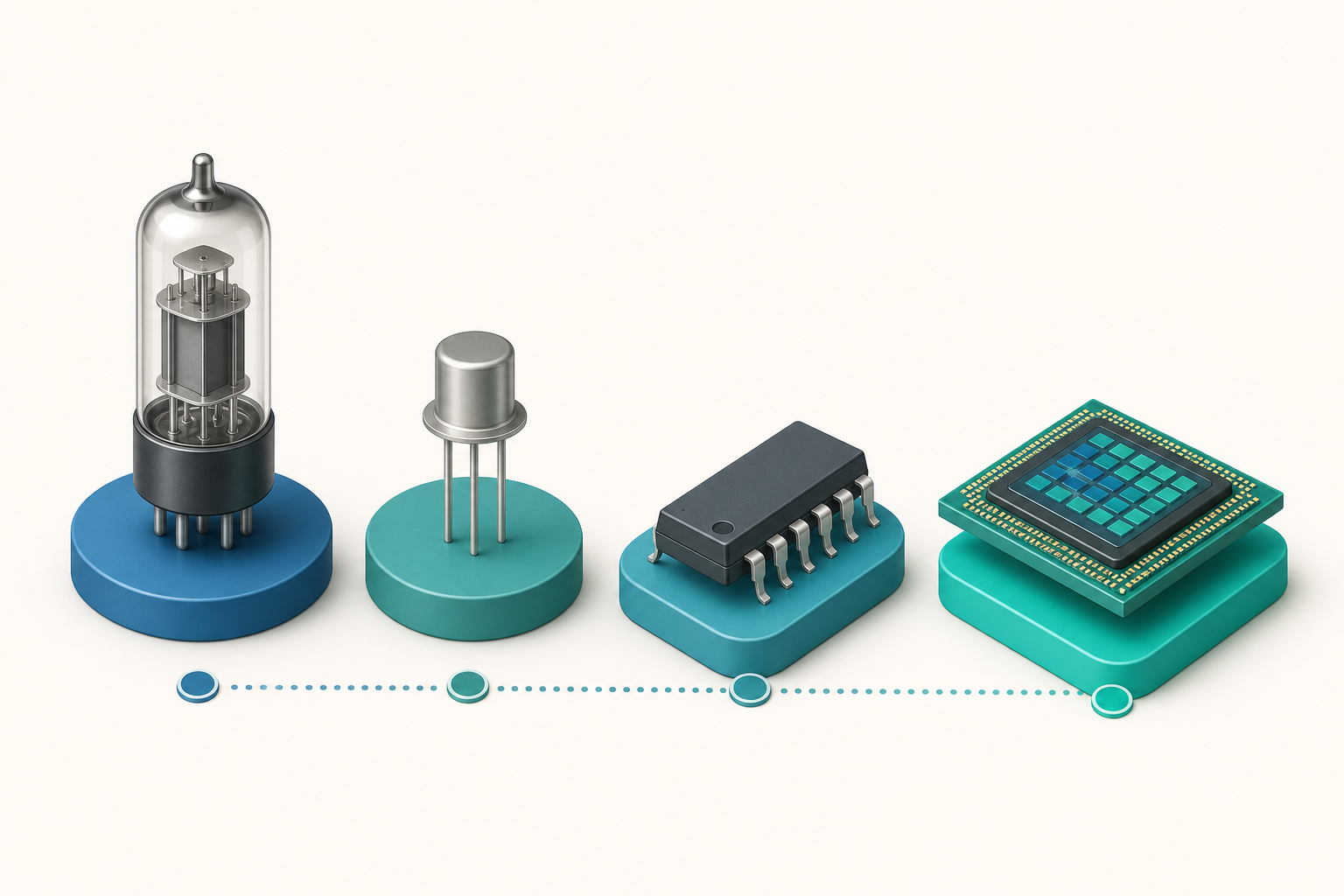

點接觸電晶體：固態電子學的起點
1947 年底貝爾實驗室誕生的點接觸電晶體，以鍺（Ge）為材料，利用兩根金屬探針在半導體表面注入與收集載子，首度以固態元件實現訊號放大。它取代了體積龐大、耗電且易壞的真空管，開啟固態電子學紀元。次年提出的雙極接面電晶體（BJT） 以更穩定的接面結構，奠定後續放大與開關元件的基礎。
這段歷史的物理意義在於：人類首次能以摻雜與接面工程，在固體內精準控制少數載子的注入與收集。鍺能隙約 0.66 eV，漏電與溫度敏感度高，這也預告了後續向矽的遷移。
從鍺到矽：可靠性與氧化層的決定性勝出
1950 年代矽（$E_g \approx 1.12$ eV）逐步取代鍺，原因不僅是更寬能隙帶來更低漏電與更高工作溫度，更關鍵的是矽能長出緻密穩定的二氧化矽（SiO$_2$）。這層天然氧化物既可作為閘介電層，也能作為摻雜的擴散遮罩，催生了平面製程（planar process）——用光罩定義圖案、用氧化層遮罩選擇性摻雜。平面製程是後續一切量產微影的母體。
積體電路：把元件「印」在同一塊基板
1958～1959 年，積體電路（IC） 的構想成形：把電晶體、電阻、電容與其互連，整合在單一半導體基板上，以平面製程一次製成。這解決了「互連瓶頸（tyranny of numbers）」——分立元件越多、手工焊接的可靠度越差。IC 把系統複雜度的成長從「焊點數」解放為「微影解析度」，使摩爾定律的指數成長得以啟動。
早期 IC 僅含數顆元件；十餘年內隨製程進步，單晶片元件數從十的個位數躍升至上千，再到上萬，正式進入大規模積體電路（LSI）。
MOSFET 與 CMOS：低功耗數位的勝利
雙極電晶體雖快，但靜態功耗高、密度受限。MOSFET 以場效控制溝道，製程相容於平面流程且易於微縮，逐步成為數位主流。真正的轉折是 CMOS（互補式金氧半）：
- n 型與 p 型 MOSFET 互補配對，靜態時僅一條路徑導通，理想靜態功耗趨近於零。
- 功耗主要發生在開關翻轉的瞬間（動態功耗 $P_{dyn} \propto C V^2 f$）。
正是這條 $P \propto V^2$ 的平方律，使「降電壓」成為節能的最強槓桿，並與 Dennard 縮放共構了 1980～2000 年代的黃金年代。CMOS 至今仍是幾乎所有數位邏輯與記憶體的底層範式。
黃金年代：Dennard 縮放與頻率競賽
1974 年提出的 Dennard 縮放 指出：尺寸與電壓同步縮小 $\kappa$ 倍時，速度提升 $\kappa$ 倍、每元件功耗降至 $1/\kappa^2$、密度增至 $\kappa^2$，而功率密度大致守恆。這讓每一世代都能更多、更快、更省電。處理器時脈於是從數 MHz 一路衝上數 GHz，個人電腦與網際網路在此物理紅利上爆發。
| 世代特徵 | 大致時期 | 主導技術 |
|---|---|---|
| 分立電晶體 | 1950s | 鍺／矽 BJT |
| 早期 IC | 1960s | 平面製程、雙極 |
| 微處理器興起 | 1970s | NMOS／CMOS |
| 頻率競賽 | 1980s–2000s | CMOS＋Dennard 縮放 |
撞牆與轉向：多核、漏電與材料救援
約 2005 年 Dennard 縮放破局：$V_{th}$ 無法續降，靜態漏電依 $I_{off} \propto \exp(-qV/nkT)$ 指數上升，功率密度撞上「功耗牆」。產業的歷史性轉向有二：
- 架構面：放棄拉高單核頻率，改走多核並行，頻率自此長期停滯於數 GHz。
- 材料與結構面：以應變矽提升遷移率、high-k 金屬閘極（HfO$_2$）抑制閘漏電、FinFET 找回靜電控制，逐一延續微縮。
這段歷史說明：摩爾定律之所以未在 2005 年崩潰，是因為產業以材料與架構創新「續命」，但免費效能（Dennard 紅利）確已終結。
EUV 與封裝：跨入埃米與系統級時代
2010 年代後兩件大事重塑製程地景：
- FinFET 量產（約 22／16 nm） 與後續 GAA 奈米片（3／2 nm），結構持續強化閘控。
- EUV 微影（波長 13.5 nm）於 7／5 nm 世代導入，以 $CD = k_1 \lambda / \mathrm{NA}$ 的極短波長簡化原本依賴多重曝光的繁複流程。
當二維微縮報酬遞減，先進封裝接棒成為新引擎：2.5D 矽中介層整合運算晶粒與 HBM、3D 混合鍵合垂直堆疊、Chiplet 化以晶粒互連標準拼組異質晶粒。歷史的主旋律從「把電晶體做小」轉為「把系統整合好」。
AI 晶片時代：記憶體頻寬成為新瓶頸
晚近十年，深度學習對矩陣運算與記憶體頻寬的渴求，把半導體推向運算─記憶體協同的新階段：
- AI 加速器以大量並行乘加單元與低精度數值（如 8 位元、甚至更低）換取能效。
- 瓶頸從運算轉向記憶體頻寬與資料搬移能耗（所謂記憶體牆），HBM 與近記憶體／記憶體內運算成為研究前沿。
- 先進封裝（2.5D 整合多堆疊 HBM）成為 AI 晶片的標配，封測從後段躍居價值核心。
回望七十餘年，從一根探針觸碰鍺塊，到一顆封裝內疊著數十層矽與記憶體的 AI 加速器，半導體史的本質是一部「以材料、結構、製程與架構，不斷繞過上一個物理極限」的接力史。
