在鏡頭與晶圓之間加一層水
2000 年代中期，半導體業遭遇一道看似無解的牆：ArF 準分子雷射的波長卡在 193 nm，而下一代 157 nm（F₂ 雷射）因光學材料（CaF₂）的吸收與雙折射問題遲遲無法量產，EUV 又還要等十年。當時業界面臨「無波長可用」的微縮危機。

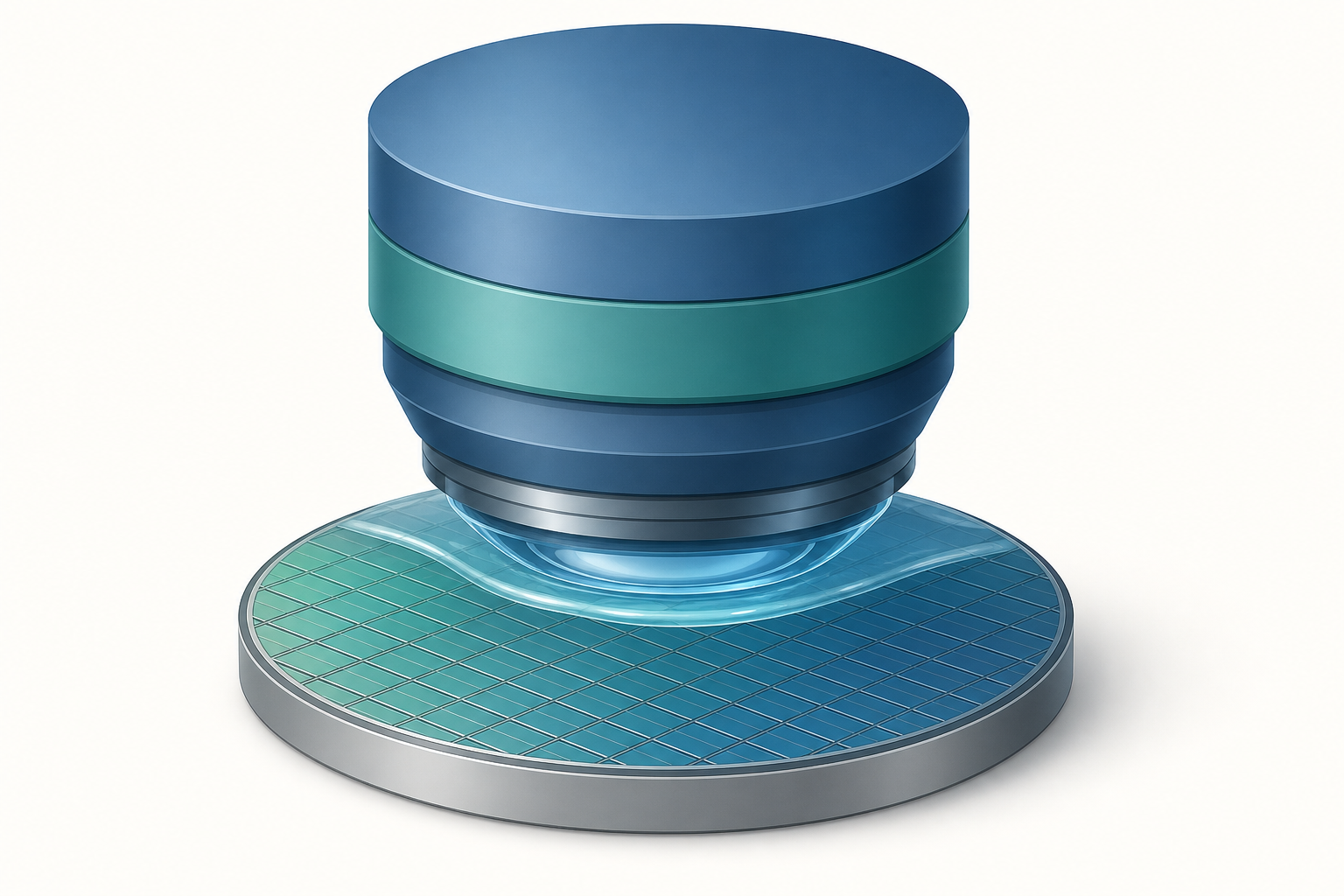

突破來自一個看似簡單卻極具巧思的點子——在投影鏡頭最後一片透鏡與晶圓之間，注入一層超純水。這就是浸潤式微影（immersion lithography）。它不改變光源波長，卻能讓等效解析度大幅提升，硬是把 193 nm 這個波長的壽命延長了二十年，撐到了 7 nm 以下節點。
折射率如何提升數值孔徑
浸潤式的物理基礎在 數值孔徑（NA）的定義：
$$\mathrm{NA} = n \cdot \sin\theta$$
其中 $n$ 是鏡頭與晶圓之間介質的折射率，$\theta$ 是光線收斂的最大半角。在傳統「乾式」微影中，介質是空氣，$n \approx 1$，因此 $\mathrm{NA}$ 上限受限於 $\sin\theta < 1$，最高約 0.93～0.95。
浸潤式把介質換成超純水，水對 193 nm 的折射率 $n \approx 1.44$。代入後：
- 乾式 $\mathrm{NA}$ 上限：$\approx 0.93$（$n = 1$）
- 浸潤 $\mathrm{NA}$ 上限：可達 1.35（$n = 1.44$）
回到 Rayleigh 判據 $CD = k_1 \cdot \lambda/\mathrm{NA}$，$\mathrm{NA}$ 從 0.93 提升到 1.35，相當於把可解析線寬縮小約 1.44 倍——等效於波長從 193 nm 縮短到約 134 nm 的效果，卻完全不必更換光源系統。
| 項目 | 乾式 ArF | 浸潤式 ArF |
|---|---|---|
| 介質 | 空氣（$n \approx 1$） | 超純水（$n \approx 1.44$） |
| 最大 $\mathrm{NA}$ | ~0.93 | ~1.35 |
| 等效波長 | 193 nm | ~134 nm |
| 量產節點 | 45 nm 以上 | 7～40 nm |
全反射的物理本質
為何加水就能收集更大角度的光？關鍵在於避免全內反射。當光從高折射率介質（鏡頭玻璃）射向低折射率介質（空氣）時，超過臨界角的光線會發生全反射而無法傳遞到晶圓。把空氣換成折射率接近玻璃的水，等於消除了這道介面的全反射限制，讓鏡頭能收集到原本「逃逸」掉的高角度繞射級——而正是這些高角度成分攜帶了最精細的圖案資訊。
工程挑戰：氣泡、水痕與溫控
「加一層水」聽起來簡單，工程上卻是惡夢級的精密控制。掃描曝光時，晶圓檯以每秒數百毫米的速度移動，水必須跟著鏡頭一起走（局部浸潤，puddle方式），靠精密的供水與回收噴嘴維持一層約 1 mm 厚的水膜。主要失效模式包括：
- 氣泡（bubble）：水中溶氣或快速移動產生微氣泡，會散射光造成局部缺陷，需用脫氣超純水
- 水痕（watermark）：水殘留蒸發後在光阻上留下污漬缺陷
- 溫度梯度：水的折射率隨溫度變化，溫控須達 mK 級，否則成像漂移
- 光阻析出（leaching）：光阻成分溶入水中污染鏡頭，催生了頂塗層（topcoat）保護膜技術
水的純度與溫度控制必須達到極致，任何微小污染或氣泡都會在晶圓上複製成致命缺陷。
為何停在 NA 1.35：高折射率液體之死
理論上若用折射率比水更高的液體（如某些有機液 $n \approx 1.6$～$1.7$）搭配高折射率鏡頭材料（如 LuAG），$\mathrm{NA}$ 可推到 1.55 以上，業界曾投入巨資研究高折射率浸潤（high-index immersion）。但最終失敗，原因是：
- 找不到對 193 nm 同時高折射率、低吸收、夠穩定的液體
- 高折射率鏡頭材料（LuAG）有雙折射與製造難題
於是浸潤式 $\mathrm{NA}$ 永久定格在 1.35。要再進一步，只能靠多重曝光或改用 EUV。
浸潤式 + 多重曝光：撐過 EUV 真空期
在 EUV 量產之前，浸潤式 ArF 搭配多重曝光（如 SADP、LELE）成為 10/7 nm 節點的主力。即使 EUV 已量產，浸潤式至今仍承擔晶片中大量非關鍵層的曝光——因為它便宜、成熟、產能高（每小時可曝 200 片以上晶圓）。一座先進晶圓廠裡，浸潤式機台的數量仍遠多於昂貴稀缺的 EUV。
浸潤式微影是半導體史上「以巧勁延壽」的經典範例：不靠蠻力換光源，而是用一層水重新定義了 193 nm 的極限，為產業爭取到了通往 EUV 的寶貴十年。
