為什麼要有「不用光學投影」的微影
主流微影（光學投影微影）的解析度受瑞利公式約束：$\mathrm{CD} = k_1 \times \lambda / \mathrm{NA}$，其中 $\lambda$ 是曝光波長、$\mathrm{NA}$ 是投影鏡組的數值孔徑、$k_1$ 是製程因子（理論下限約 0.25）。要把線寬壓到 10 nm 以下，產業付出的代價是把 $\lambda$ 從 ArF 的 193 nm 一路推到 EUV 的 13.5 nm，並把鏡組做成全反射式、整機要價數億美元。

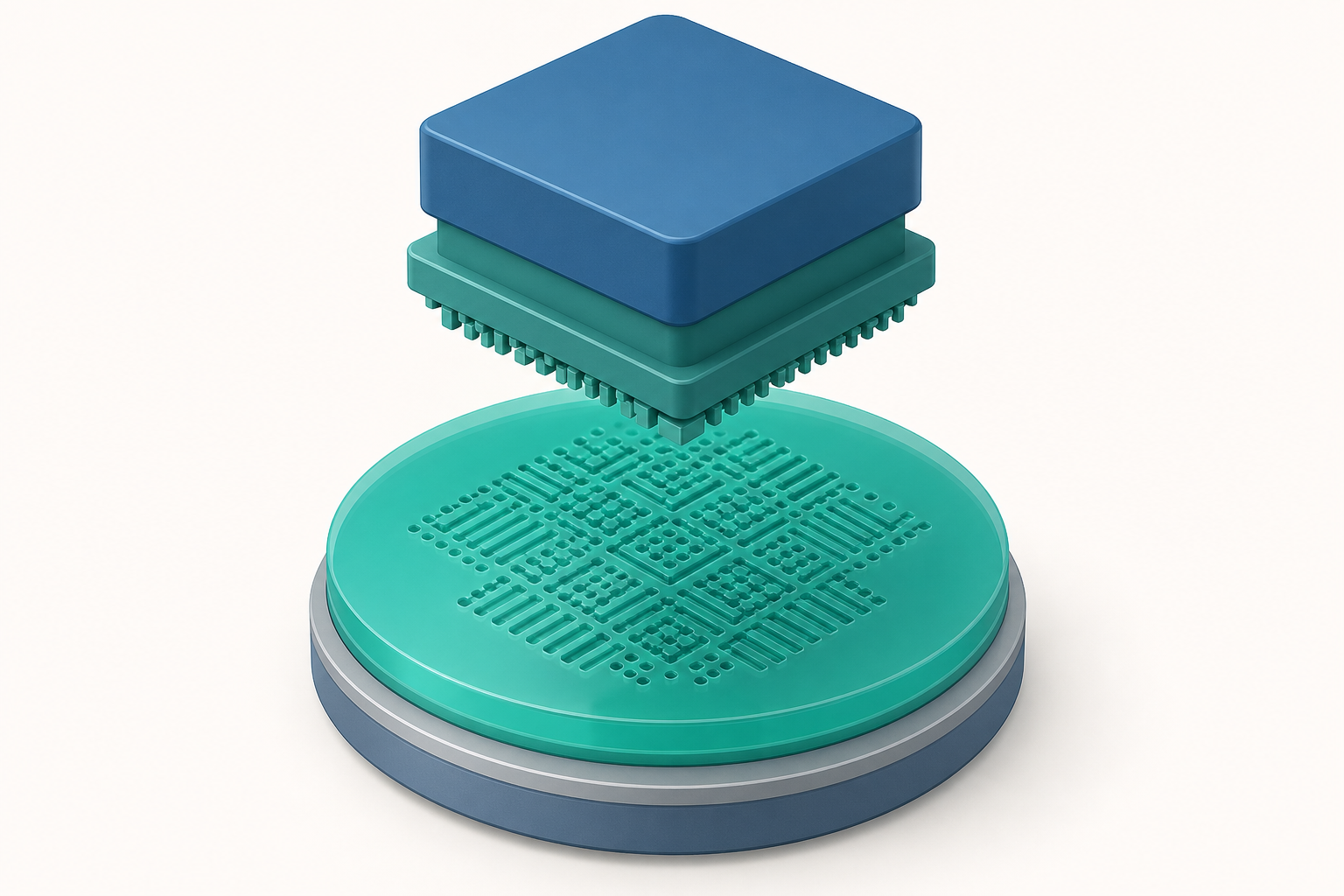

奈米壓印微影（Nanoimprint Lithography，NIL） 走的是完全不同的路：它不靠光學投影成像，而是像蓋印章一樣，把一塊刻有奈米圖案的模板（template／mold） 壓進塗了液態抗蝕劑的晶圓，靠機械複形（mechanical replication） 把圖案轉移過去。解析度不再由 $\lambda/\mathrm{NA}$ 決定，而是由模板本身的圖案精細度決定——這是 NIL 最迷人的地方：模板能做多細，轉印就能多細，原理上可達 5 nm 以下而不需更短波長的光源。
兩大技術路線：熱壓與紫外固化
NIL 依抗蝕劑固化機制分兩大主流：
| 路線 | 抗蝕劑狀態 | 固化方式 | 溫度／壓力 | 主要場景 |
|---|---|---|---|---|
| 熱壓印（T-NIL） | 熱塑性高分子 | 加熱軟化後冷卻硬化 | 高溫（玻璃轉移點以上，常 > 100℃）、高壓 | 早期研究、光學元件 |
| 紫外壓印（UV-NIL／J-FIL） | 低黏度光固化單體 | UV 光交聯硬化 | 室溫、低壓 | 半導體量產主攻方向 |
熱壓印需要反覆升降溫，週期長、熱膨脹造成對準漂移，難以量產。半導體界真正押注的是 UV-NIL，尤其是 Canon／Molecular Imprints 發展的 J-FIL（Jet and Flash Imprint Lithography）：
- 逐滴噴塗（drop-on-demand）：用噴墨頭把奈米升（picoliter 級）的低黏度單體精準滴在晶圓上，依圖案密度動態調整每點劑量，避免傳統旋塗造成的材料浪費與厚度不均。
- 填充與固化：石英模板下壓，單體靠毛細力填滿模板凹槽（cavity filling），再以 UV 閃光交聯固化。
- 脫模（demolding）：模板抬起，圖案留在晶圓上。
量測與對準：NIL 的死穴與解法
NIL 最大的工程難題是對準（overlay）。光學微影的層間對準已成熟到 overlay 控制在 1.5～2 nm（$3\sigma$） 等級；NIL 因為是接觸式、且模板與晶圓熱／力學行為耦合，對準遠難於非接觸投影。Canon 的 FPA-1200NZ2C 量產機宣稱可把 overlay 推進到約 3 nm 等級，已逼近 EUV，但仍需仰賴：
- Moiré 對準訊號：在模板與晶圓上各做一組週期略異的光柵，疊合產生的莫爾條紋把奈米級錯位放大成可量測的光學訊號，靈敏度可達次奈米。
- 磁致／壓電微調（high-order distortion correction）：模板背面施加局部力場，補償晶圓的形變與旋轉、放大等高階畸變。
對準之外的良率殺手是缺陷（defectivity）。接觸式製程天生帶來三類失效：
- 顆粒缺陷：晶圓或模板上的微粒會被「印」進每一片晶圓，且因模板重複使用，一個顆粒會造成跨片重複缺陷（repeating defect）——這與光學微影顆粒只影響單點不同，殺傷力放大。
- 填充不全（non-fill）：單體未在固化前填滿凹槽，留下空洞。
- 脫模缺陷：脫模時圖案被扯斷或殘留（peeling／tearing），與模板表面能、脫模劑（release layer）密切相關。
產業目標是把缺陷密度壓到 < 1 個／cm² 才有量產競爭力。Canon 報告 NIL 已可把缺陷推進到接近 NAND 量產門檻，但這仍是 NIL 商轉的最關鍵指標。
吞吐量與成本：NIL 的真正賣點
NIL 對產業最大的誘惑是成本與功耗。一台 EUV 機台（NXE 系列）約 1.5～2 億美元、High-NA（EXE 系列）更達 3.5～4 億美元，且 EUV 光源的牆插功率（wall-plug）動輒 1 MW 等級、光子轉換效率極低。NIL 沒有昂貴光源與反射鏡組，整機成本與耗電都大幅下降，Canon 宣稱 NIL 的每片晶圓擁有成本（CoO） 與功耗可低於 EUV 一個量級。
吞吐量方面，單台 NIL 機台約 80～100 wph（wafers per hour），雖不及 EUV 量產機的 150～200 wph，但 Canon 採多模板、多機並列策略補產能。對逐層皆需多重曝光（multi-patterning）的先進製程，NIL 一道壓印就能取代多道曝光＋蝕刻循環，步驟數的縮減也是隱性成本優勢。
應用現況：先打記憶體，而非邏輯
NIL 的商轉切入點不是邏輯晶片，而是3D NAND 與 DRAM：
- 記憶體陣列圖案高度規則、重複性高，對 overlay 的容忍度比邏輯晶片寬鬆，正好閃避 NIL 對準仍不及 EUV 的弱點。
- 鎧俠（Kioxia）與 Canon 合作驗證 NIL 用於 3D NAND，是目前最接近量產的案例。
邏輯晶片因為隨機邏輯區（random logic）對準要求嚴苛、缺陷容忍度低，NIL 短期難以取代 EUV。比較務實的定位是：NIL 與 EUV 並非你死我活，而是分流——規則度高、成本敏感的記憶體層給 NIL，最關鍵的邏輯關鍵層仍由 EUV／High-NA 把守。
限制與未解難題
- 模板製作本身就要 EUV／電子束：母模板（master mask）的圖案還是得用電子束直寫或 EUV 做出來，NIL 只是「複製」這個母版。母版有缺陷會被無限複製，因此模板檢測與修補自成一門關鍵技術。
- 無法做空照（no aerial image tuning）：光學微影可用 OPC、相位移光罩等手段在投影階段微調；NIL 是 1：1 接觸轉印，圖案修正必須全部前置到模板，彈性低。
- 線邊緣粗糙度（LER／LWR） 受單體填充與脫模動力學影響，需靠材料配方持續優化。
小結：一條被低估、但仍在路上的路線
NIL 證明了「解析度不必綁定波長」這件事，並在成本與功耗上對 EUV 構成真實威脅。它的命運取決於兩個工程指標能否同時達標：overlay 壓到 3 nm 以內與缺陷密度壓到 1 個／cm² 以下。在記憶體陣列這個對準寬鬆的戰場，NIL 已站到量產門口；在邏輯關鍵層，它仍是備胎而非主力。對學習者而言，NIL 是理解「微影不等於光學」的最佳教材。
