功率半導體：另一條與運算正交的賽道

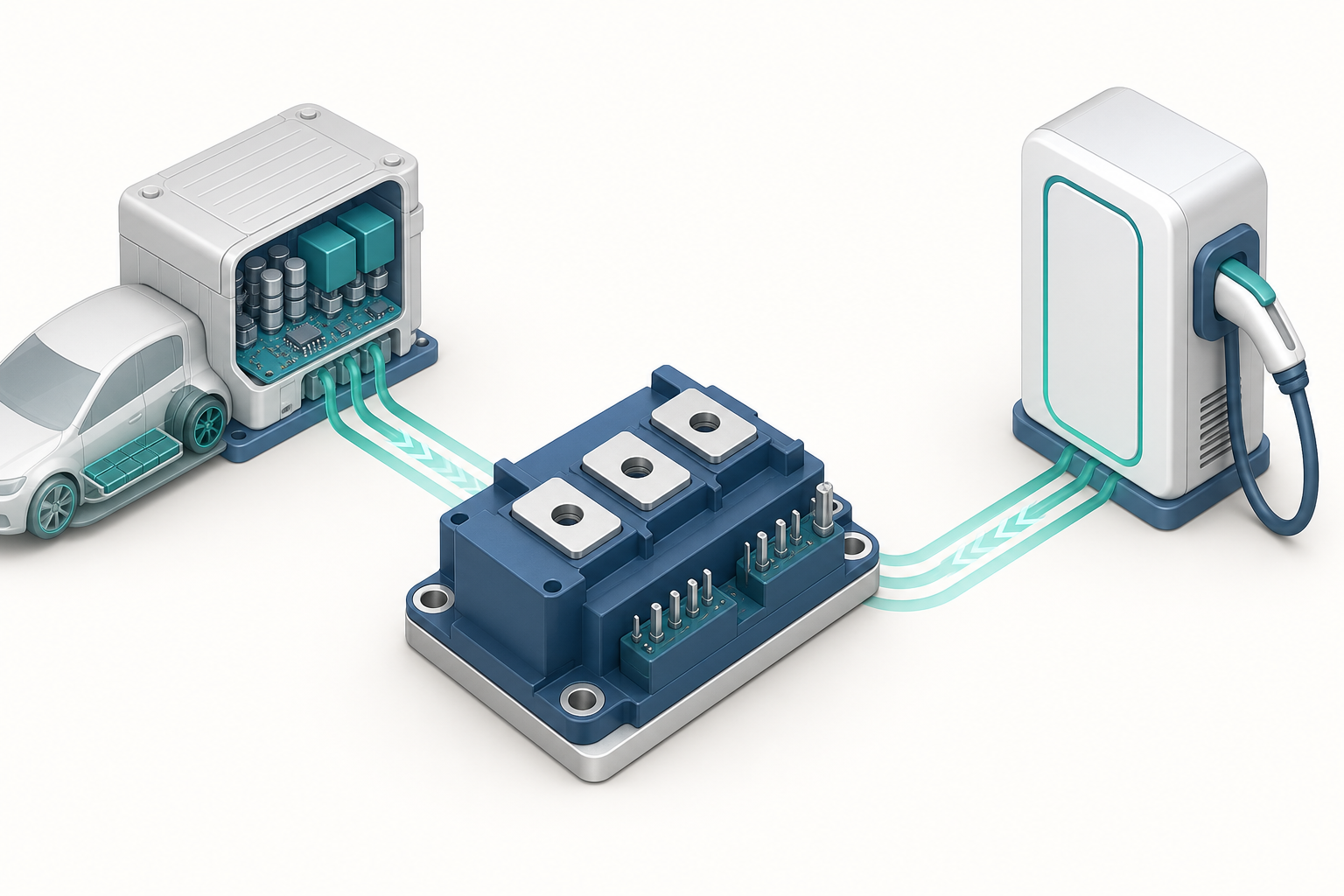

數位邏輯比的是「算得多快、多省」，功率半導體比的是「扛得住多大的電壓、多大的電流、切換時損耗多低」。它是電動車逆變器、車載充電器、太陽能變流器、資料中心電源、快充充電器的核心。功率元件的設計目標與邏輯元件幾乎正交：邏輯追求小尺寸與低電容，功率追求高崩潰電壓、低導通電阻與高耐熱。
衡量一顆功率開關優劣的三個關鍵指標：
- 崩潰電壓 BV：元件能承受的最大阻斷電壓。
- 比導通電阻 $R_{on,sp}$（$\mathrm{m}\Omega\cdot\mathrm{cm}^2$）：單位面積導通電阻，越低代表導通損耗越小、晶片越省面積。
- 切換速度／頻率：決定切換損耗與被動元件（電感、電容）的體積。
為什麼材料的能隙決定一切
阻斷電壓由空乏區能承受的最大電場決定，而材料的臨界崩潰電場 $E_c$ 是物理上限。寬能隙材料的 $E_c$ 遠高於矽：
| 材料 | 能隙 Eg (eV) | 崩潰電場 $E_c$ (MV/cm) | 電子飽和速度 ($\times 10^7$ cm/s) | 熱導率 (W/m·K) |
|---|---|---|---|---|
| Si（矽） | 1.12 | $\approx 0.3$ | 1.0 | 150 |
| 4H-SiC（碳化矽） | 3.26 | $\approx 2.8$ | 2.0 | 370~490 |
| GaN（氮化鎵） | 3.4 | $\approx 3.3$ | 2.5 | 130~250 |
崩潰電場高出近 10 倍，帶來決定性的優勢。對給定的阻斷電壓，理論上的比導通電阻遵循理想材料極限（Baliga 優值）：
$$R_{on,sp} \propto \frac{BV^2}{\varepsilon \cdot \mu \cdot E_c^3}$$
由於 $R_{on,sp}$ 與 $E_c$ 的三次方成反比，SiC／GaN 在相同 BV 下的 $R_{on,sp}$ 可低於矽約兩到三個數量級。換句話說：同樣阻斷 1200 V，矽元件需要極厚的低摻雜漂移層（導通電阻大、損耗高），SiC 只需 1/10 的漂移層厚度且摻雜可高 10 倍，導通電阻因而大幅下降。
主要元件家族與取捨
功率 MOSFET（含 SiC MOSFET）
垂直結構的功率 MOSFET 電流由上而下流過厚漂移層。它是多數載子元件，沒有少數載子儲存，因此切換快、無拖尾電流，適合中低壓（< 900 V Si；SiC 可達 650~1700 V 以上）與高頻場合。SiC MOSFET 已大量導入 800 V 電動車主驅逆變器，相較 Si IGBT 可降低整體損耗、縮小散熱與被動元件體積，提升續航。
IGBT（絕緣閘雙極電晶體）
IGBT 是 MOSFET 閘極控制 + BJT 輸出級的混血。導通時注入少數載子產生電導調變，使厚漂移層的導通壓降被壓低為近乎固定的 V_CE(sat)（約 1.5~2 V），在高壓大電流下導通損耗優於同等矽 MOSFET。代價是關斷時少數載子需復合，產生拖尾電流（tail current）造成切換損耗，限制其工作頻率多在數 kHz 至 20 kHz 區間。
| 比較項 | Si MOSFET | Si IGBT | SiC MOSFET | GaN HEMT |
|---|---|---|---|---|
| 載子型態 | 多數 | 雙極（含少子） | 多數 | 二維電子氣（2DEG） |
| 典型電壓帶 | < 900 V | 600~6500 V | 650~3300 V | 100~650 V |
| 切換頻率 | 中高 | 低（數~20 kHz） | 高（數十~100 kHz） | 極高（MHz 級） |
| 導通損耗特性 | $R_{on} \cdot I^2$ | 近固定 V_CE | 低 $R_{on}$ | 低 $R_{on}$ |
| 拖尾電流 | 無 | 有 | 無 | 無 |
| 反向導通 | 體二極體較差 | 需外接 | 體二極體可用 | 無體二極體、可反向導通 |
GaN HEMT
GaN 高電子遷移率電晶體（HEMT）利用 AlGaN/GaN 異質接面形成的二維電子氣（2DEG）作為通道，遷移率高、無摻雜散射，導通電阻極低、寄生電容小，切換頻率可達 MHz 級。它天生是橫向、常導通（depletion）元件，量產上多用 p-GaN 閘或 cascode 結構做成常關（enhancement）以確保安全。GaN 主導 100~650 V 的高頻場景：手機氮化鎵快充、伺服器電源、LiDAR。
切換損耗、優值與系統效益
功率轉換的總損耗 = 導通損耗 + 切換損耗 + 閘極驅動損耗：
$$P_{\mathrm{total}} = I_{\mathrm{rms}}^2 \cdot R_{on} + (E_{on} + E_{off}) \cdot f_{sw} + Q_g \cdot V_g \cdot f_{sw}$$
衡量切換性能的優值（FoM）常用 $R_{on} \times Q_{gd}$（導通電阻乘閘汲電荷），數值越小越好；GaN 在此優值上領先 SiC 與 Si 數倍。更高的 $f_{sw}$ 直接縮小變壓器、電感、電容的體積與重量——這正是 GaN 快充能做到一個拳頭大小、卻輸出百瓦的原因。
系統層級效益：800 V SiC 平台讓電動車快充更快、逆變器效率自 96% 提升至 99% 級距，續航增加數個百分點；資料中心電源金字塔導入 GaN 後，PUE 與佔地皆受惠。
失效模式與設計挑戰
- 短路耐受時間（SCWT）：SiC MOSFET 因晶片小、電流密度高，短路耐受時間僅數 µs，遠短於 Si IGBT 的 10 µs 級，對保護電路反應速度要求嚴苛。
- 閘極氧化層可靠度：SiC 的 SiO₂／SiC 界面缺陷密度高，閘極長期偏壓下的 $V_T$ 漂移與 TDDB 壽命是量產關鍵。
- dv/dt 與 EMI：高速切換帶來高 dv/dt，誘發誤觸發、共模雜訊與 EMI，需講究封裝寄生電感與佈局。
- GaN 的動態 $R_{on}$（current collapse）：高壓應力後導通電阻暫時升高，源自缺陷捕陷，須以結構與磊晶品質抑制。
- 熱管理與封裝：SiC 可在 200°C 以上工作，但封裝、銲料、基板的熱循環疲勞成為壽命瓶頸，驅動銀燒結、銅夾、雙面散熱等先進封裝。
前沿現況
SiC 6 吋轉 8 吋晶圓量產推進、缺陷密度持續下降使成本逼近 Si IGBT；GaN 朝 650 V 以上與垂直結構（GaN-on-GaN）發展以攻佔更高壓場景；下一代氧化鎵（Ga₂O₃）能隙達 4.8 eV、理論優值更高，但熱導率低、p 型摻雜困難，仍在研究階段。功率半導體是少數「材料創新直接改寫系統架構」的領域。
