一座晶圓廠，本質上是一條設備接力賽
一片 12 吋晶圓從進廠到出貨，要走過數百道製程步驟、在不同機台間往返穿梭數百次（reentrant flow）。先進邏輯製程的單一晶圓廠（fab）動輒安裝上千台製程機台，資本支出（CapEx）以百億美元計，其中設備佔總建廠成本的 70～80%。理解這些機台如何分工，是理解整個製造業的鑰匙。

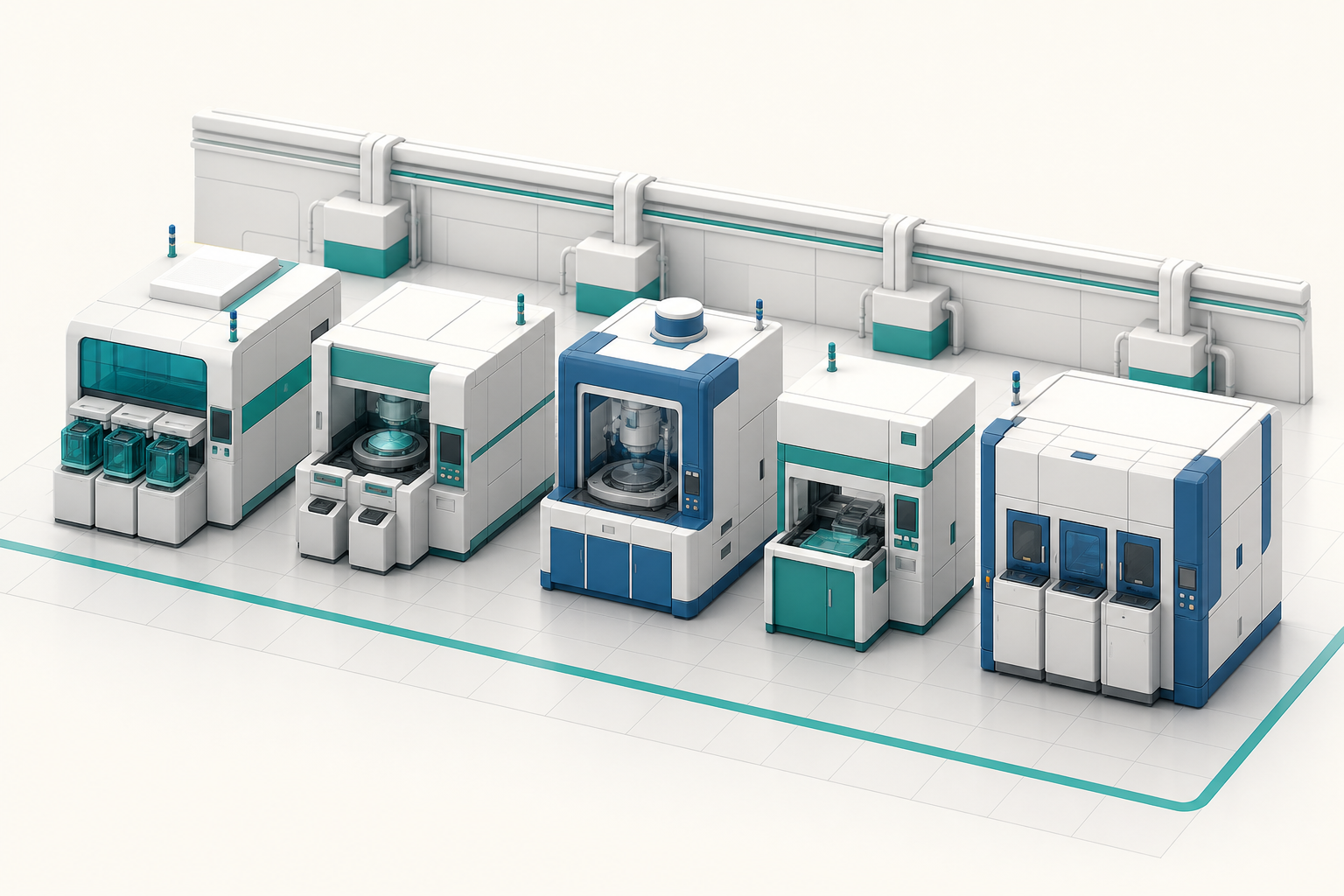

依製程物理，晶圓廠的核心設備可歸為五大類：
| 類別 | 功能（做什麼） | 代表機種／技術 | 龍頭供應商 |
|---|---|---|---|
| 沉積（Deposition） | 在晶圓上「加上去」一層材料 | CVD、PVD、ALD、磊晶 | AMAT、Lam、TEL |
| 微影（Lithography） | 把電路圖案「印」到光阻上 | DUV、EUV、塗佈顯影 | ASML、Canon、Nikon、TEL |
| 蝕刻（Etch） | 把不要的材料「刻下去」 | 電漿乾蝕刻、濕蝕刻 | Lam、TEL、AMAT |
| 摻雜（Doping） | 把雜質「打進」矽改變導電性 | 離子佈植、退火 | AMAT、Axcelis |
| 平坦化（CMP） | 把堆疊後的高低差「磨平」 | 化學機械研磨 | AMAT、Ebara |
這五類加上量測檢測（Metrology／Inspection，KLA 主導） 與清洗（Cleaning，SCREEN／TEL），構成完整的製程設備生態。
沉積：一層一層長出立體結構
沉積是「加法製程」，把導體、絕緣體、半導體薄膜逐層鋪到晶圓上。三大原理：
- CVD（化學氣相沉積）：前驅氣體在晶圓表面起化學反應生成固態薄膜。延伸出 PECVD（電漿輔助、低溫）、LPCVD（低壓、均勻性佳）等。
- PVD（物理氣相沉積／濺鍍）：用離子轟擊靶材，把原子物理打飛到晶圓上，多用於金屬層（如 Cu 阻障層、Al）。
- ALD（原子層沉積）：靠自限制（self-limiting）的表面反應，一次只長一個原子層，膜厚精度達埃米（0.1 nm）級。High-k 閘極氧化層、3D 結構的保形覆蓋（conformal coating）非 ALD 不可。
關鍵取捨：膜厚均勻性 vs. 吞吐量 vs. 階梯覆蓋率（step coverage）。ALD 覆蓋率最好但最慢（單晶圓常 < 30 wph），PVD 快但保形差，工程上依層別選用。
微影：整廠最貴、節奏最緊的瓶頸
微影機台是 fab 的心臟也是錢坑。一台 EUV 量產機約 1.5～2 億美元、High-NA 約 3.5～4 億美元，且微影是節拍決定步驟（pacing step）——它的吞吐量直接決定全廠產能。微影區其實是「曝光機＋塗佈顯影軌道機（coater／developer track，TEL 主導）」的聯線，光阻塗佈、軟烤、曝光、曝後烤、顯影一氣呵成。詳見〈微影機台與 ASML 的壟斷〉。
蝕刻：把圖案刻進材料
蝕刻是「減法製程」，把微影定義出的圖案真正轉移到下層材料。主流是乾式電漿蝕刻，兩種電漿源：
- CCP（電容耦合電漿）：離子能量高、方向性強，適合刻深溝（如 contact、3D NAND 通道孔），各向異性（anisotropy）好。
- ICP（電感耦合電漿）：電漿密度高、可獨立調控離子能量與密度，選擇比（selectivity）佳。
蝕刻的核心指標是各向異性、選擇比、刻蝕速率均勻性。要刻出深寬比（aspect ratio）超過 50：1 的 3D NAND 孔洞，靠的是原子層蝕刻（ALE） 與沉積／蝕刻交替的 Bosch-like 製程。詳見〈蝕刻與沉積設備〉。
摻雜：把電性「注射」進矽
純矽幾乎不導電，要靠摻入硼、磷、砷等雜質形成 P 型／N 型區。主力設備是離子佈植機（ion implanter）：把雜質離子化、用電場加速到數十 keV～數 MeV，像打靶一樣射進矽晶格。可精準控制劑量（atoms／cm²） 與深度（靠能量調整）。佈植會破壞晶格，後續必須快速熱退火（RTA／雷射退火） 修復並活化雜質。詳見〈離子佈植機〉。
平坦化：堆高之後必須磨平
每多一層金屬互連，表面就更凹凸。若不整平，下一層微影會因聚焦深度（DoF） 不足而失焦。CMP（化學機械研磨） 同時用化學研磨液（slurry）軟化表面與機械研磨墊（pad）刨除凸起，把晶圓磨到原子級平整（粗糙度 < 1 nm）。先進製程一片晶圓要經歷十餘道 CMP。詳見〈CMP 研磨設備〉。
供應商格局：寡占中的分工
全球製程設備市場高度集中於少數巨頭：
| 供應商 | 國別 | 主戰場 |
|---|---|---|
| ASML | 荷蘭 | 微影（EUV 獨家、DUV 領先） |
| Applied Materials（AMAT） | 美 | 沉積、摻雜、CMP（最廣產品線） |
| Lam Research | 美 | 蝕刻、沉積（記憶體強） |
| Tokyo Electron（TEL） | 日 | 塗佈顯影、蝕刻、清洗 |
| KLA | 美 | 量測檢測（process control 龍頭） |
這五家合計掌握全球過半以上的晶圓設備營收，是台積電等晶圓廠都得排隊採購的對象，也是出口管制鎖定的關鍵節點。
小結
五大類設備對應五種製程物理：沉積（加）、微影（印）、蝕刻（減）、摻雜（注）、CMP（平）。理解每類設備的核心指標與取捨——均勻性、選擇比、對準、劑量、平整度——就能看懂為何晶圓廠是人類資本密度最高的工廠之一。
延伸閱讀：〈微影機台與 ASML 的壟斷〉、〈蝕刻與沉積設備〉、〈量測與檢測：良率的眼睛〉。
